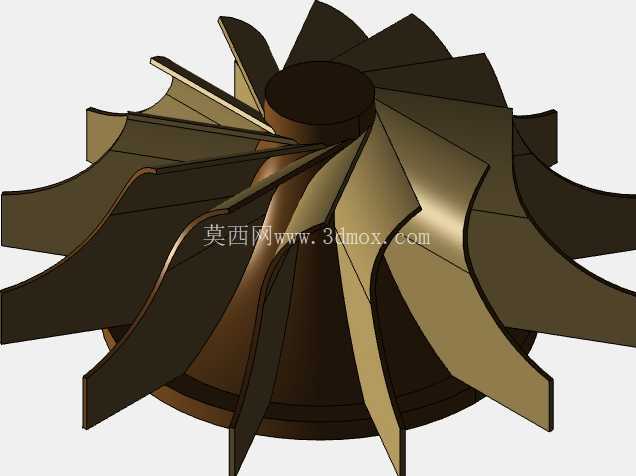

离心泵内置扭曲叶片式叶轮结构设计

　　作为流体输送系统的核心做功部件，这类扭曲叶片式叶轮广泛应用在清水离心泵、化工流程泵、中小型给排水泵的转子总成中，是直接决定泵组水力效率、汽蚀余量、运行稳定性的关键零件。从实际工况适配来看，这类叶轮主要适配常温清水、低粘度无颗粒流体的输送场景，覆盖民用供水、工业循环水、暖通空调水循环、小型农田灌溉等多个常见应用领域，其做功原理是通过高速旋转时叶片对流体的做功，将原动机输入的机械能转化为流体的压力能与动能，最终实现流体的加压输送。

　　从结构设计逻辑来看，这款叶轮采用后弯式扭曲叶片构型，相较于直板叶片设计，扭曲叶片能够更好适配流体在叶轮流道内从进口到出口的流动角度变化，减少流道内的流体脱流、漩涡损失，有效提升泵的运行效率，同时降低叶片进口处的冲击损失，改善泵的汽蚀性能。叶片数量采用多叶片均匀排布设计，相邻叶片间形成平滑收敛的流道，能够保证流体在流道内的流动状态更稳定，减少流动脉动，降低泵运行时的振动与噪声。叶轮整体采用轮盘+叶片+轮毂的一体化结构，轮毂中心设置与泵轴配合的安装孔，用于传递扭矩，安装时需要保证叶轮与泵轴的同轴度公差控制在合理范围内，避免高速旋转时出现动不平衡量超标的问题。

　　从安装边界与尺寸适配角度，这类叶轮的径向尺寸需要与泵体的蜗壳流道尺寸匹配，叶轮出口宽度需要对应泵的设计流量参数，叶轮进口直径的设计需要兼顾汽蚀性能与容积效率，进口直径过大会增加泄漏量，过小则会增大进口流速提升汽蚀风险。叶轮的轴向定位通常依靠轴肩与叶轮螺母配合锁紧，安装时需要保证叶轮后盖板与泵体密封环之间的间隙符合设计要求，间隙过大会导致容积效率下降，间隙过小则可能出现运转时的摩擦刮碰。在实际建模过程中，叶片的型线设计需要结合速度三角形理论进行反复迭代，叶片进口安放角需要根据进口相对液流角进行适当的正冲角设置，降低叶片进口的冲击损失，叶片出口安放角则需要结合设计扬程参数选取，通常后弯叶片的出口安放角在15度到35度区间内选取，能够兼顾效率与扬程特性。

　　从实际使用的性能特性来看，这类闭式扭曲叶片叶轮的运行效率较高，在设计工况点附近的效率能够达到较高水平，适合长时间连续运行的工况，运行时需要注意避免在偏离设计工况过大的流量点运行，否则会出现流道内流动紊乱、径向力增大的问题，加剧轴承与机械密封的磨损，缩短泵组的整体使用寿命。在建模过程中，需要重点保证叶片型面的平滑度，避免出现局部凸起、凹陷或者曲率突变的情况，否则会在局部位置形成低压区，诱发汽蚀，长期运行会出现叶片表面点蚀、穿孔的失效问题。同时叶轮的动平衡精度需要满足G6.3级以上的要求，对于高转速泵用叶轮还需要提升动平衡等级，避免高速旋转时产生过大的振动，影响泵组运行可靠性。
