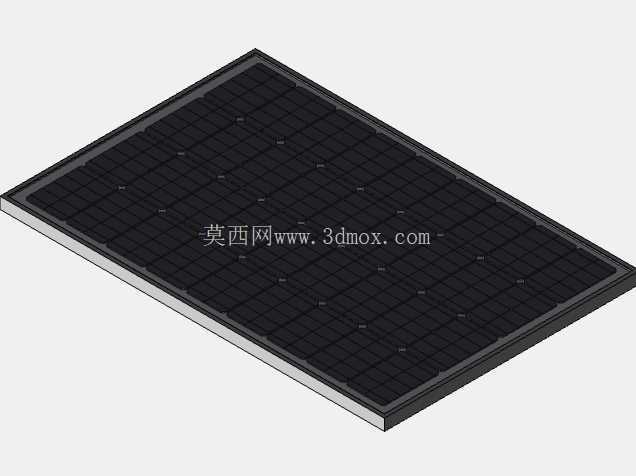

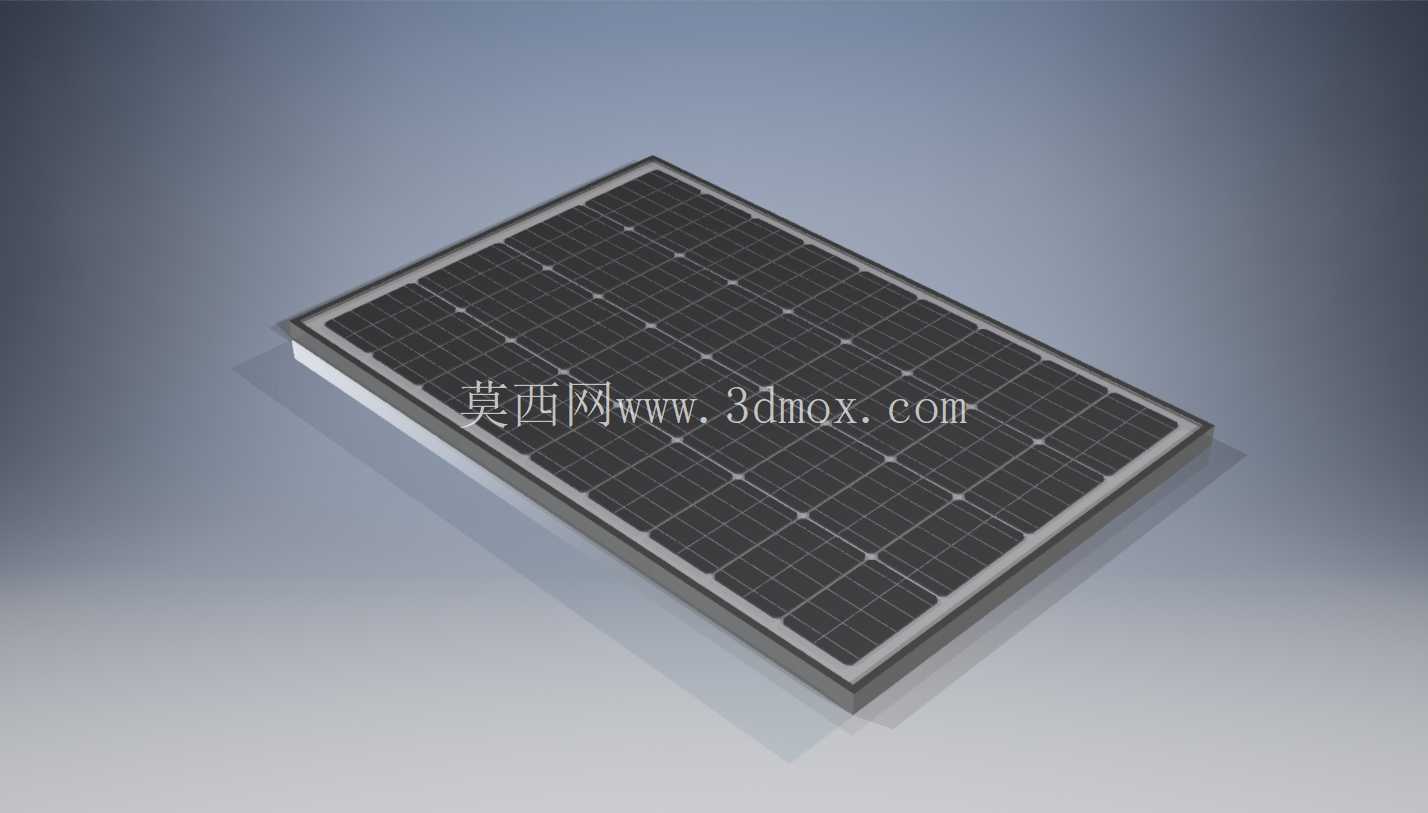

100W单晶硅太阳能光伏板结构设计

　　在分布式户用光伏系统、离网型户外供电场景、小型光伏储能一体化设备的配套选型中，100W功率等级的光伏板是适配小功率负载的核心光电转换部件，这类组件常被用于户外监控设备供电、偏远地区户用照明系统配套、房车旅居供电补充、小型太阳能路灯阵列扩容等场景，其结构设计的合理性直接决定了户外长期运行的可靠性与安装适配性。这款100W光伏板的外形尺寸设定为1008mm*670mm，该尺寸边界是在平衡单块组件功率密度、常规安装支架的型材适配规格、单人安装操作的可操作性后确定的，既不会因为尺寸过大导致单人搬运安装时出现组件隐裂风险，也不会因为单块尺寸过小导致阵列排布时支架、线缆的配套成本上升。从结构设计思路来看，组件采用常规的层压封装结构，表层覆盖高透光率的钢化玻璃，能够抵御户外常见的冰雹冲击、风沙磨损，中间层的电池片采用规整的矩阵式排布，通过EVA胶膜实现与玻璃、背板的粘接密封，外围的铝合金边框采用阳极氧化处理工艺，既具备足够的结构强度支撑整个组件，也能在户外潮湿、盐雾环境下降低腐蚀速率，边框上预留的标准安装孔位适配市面上绝大多数通用光伏支架的压块固定、螺栓固定两种安装方式，安装时可以根据现场的排布需求选择横向或者纵向固定，不需要额外定制转接配件。在实际使用过程中，这款光伏板的输出功率能够满足小功率直流负载的日间直供需求，搭配充放电控制器与储能电池后，也可以实现阴雨天的持续供电，组件的接线端采用标准的MC4接头，具备IP67级别的防护能力，户外长期暴露使用时不会因为雨水侵入导致接线短路。设计过程中需要重点考量边框的形位公差控制，若边框的平面度超出公差范围，层压后的组件安装到支架上时会产生额外的内应力，长期受户外温差变化影响容易出现电池片隐裂、封装层脱胶等问题，因此建模时对边框的安装面平面度、角码连接位的配合公差都做了明确的参数设定，同时电池片的排布间距也做了优化，既保证单位面积的光电转换效率，也预留了足够的热胀冷缩间隙，避免夏季高温环境下电池片受热膨胀出现相互挤压破损的问题。对于户外离网供电场景的选型来说，这款100W光伏板的重量控制在合理区间，单人即可完成单块组件的搬运与安装作业，不需要大型吊装设备配合，非常适合地形复杂、大型设备无法进入的山区、野外作业场景使用。在配套支架设计时，只需要根据安装现场的纬度调整支架的倾斜角度，将组件固定在支架上后接好线缆即可完成安装，组件的边框接地孔位也做了统一的规格设定，安装时可以直接连接接地线缆，满足户外电气设备的安全防护要求。不同于大功率集中式光伏电站使用的大尺寸组件，这款100W规格的光伏板在小功率供电场景下的适配灵活性更高，既可以单块使用为小型负载供电，也可以多块串联或者并联组成小功率光伏阵列，满足更高等级的供电需求，建模过程中还原了组件的所有结构细节，包括边框的倒角设计、接线盒的安装位置、电池片的栅线结构，能够直接用于光伏系统的排布仿真、安装支架的配套设计、户外供电设备的结构集成设计等工作，不需要再对模型的尺寸、结构做额外的修正调整。
