镂空蜂窝结构环形曲面造型设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790681
  • 镂空蜂窝结构环形曲面造型设计
  • 镂空蜂窝结构环形曲面造型设计

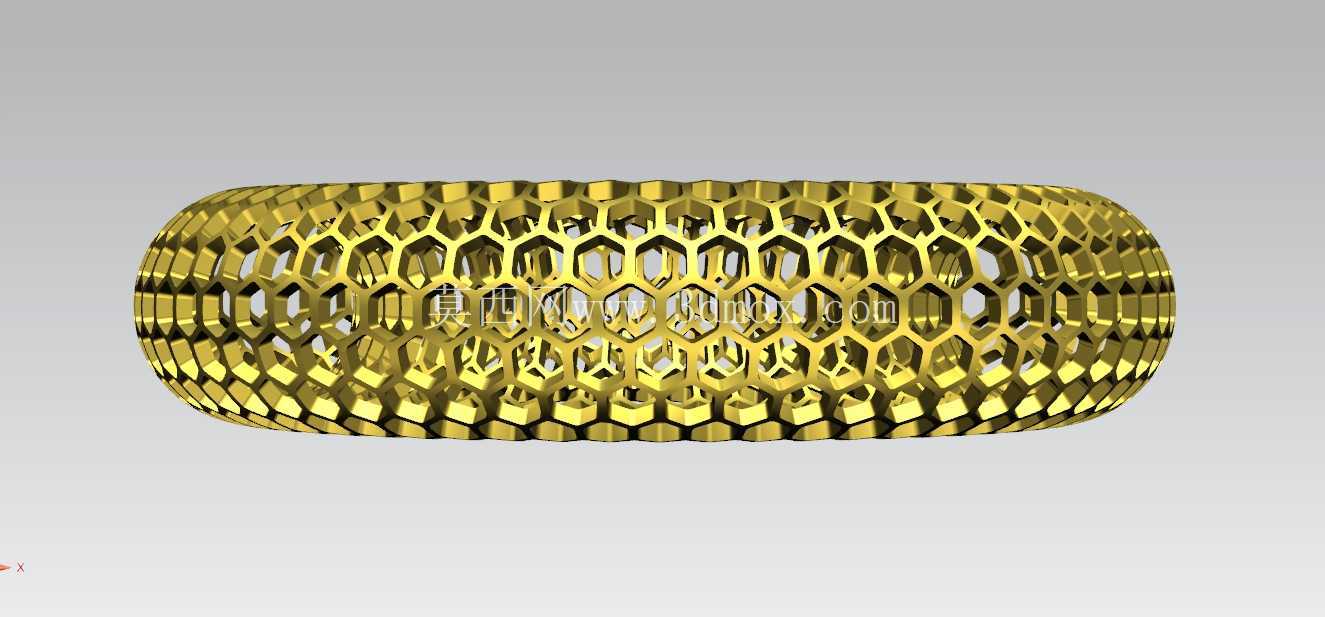

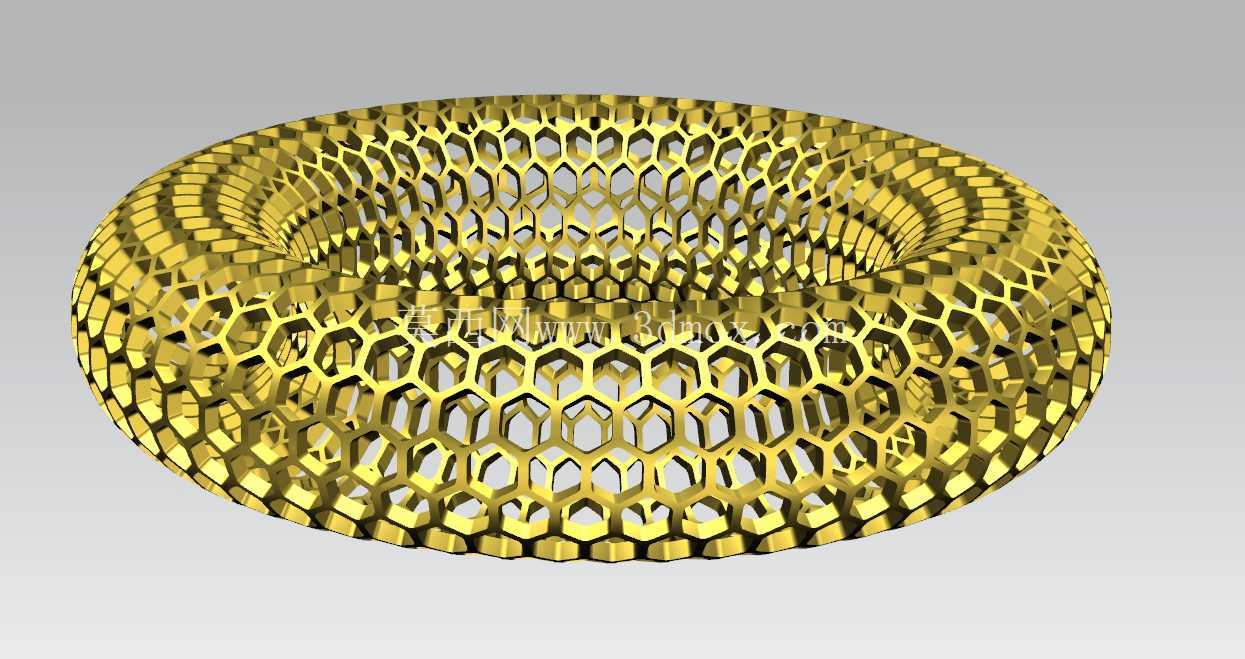

  该环形多孔结构采用连续回转曲面作为基础构型,整体沿中心轴线完成360度闭环回转,所有镂空单元沿环面的经纬方向均匀排布,相邻单元共用棱边形成连续的自支撑结构,无需额外添加支撑肋即可保证整体结构刚度。从工程应用场景来看,这类连续多孔环面结构可适配流体整流、散热导流、轻质承载构件、装饰性结构件等多类使用需求,在流体管路系统中可作为匀流整流部件,打散管路内的紊流涡团,让介质沿环向均匀分布后进入下游流道;在散热场景下,连续贯通的蜂窝孔隙可大幅提升结构的比表面积,让换热介质充分接触结构表面,带走更多热量,同时环形构型可直接套设在柱状发热元件外侧,无需额外设计安装固定结构即可完成装配。

  设计过程中首先确定环面的主回转半径与截面半径参数,两个参数的比值直接决定整体环体的粗细比例,若主回转半径过小,环体内侧的孔隙会出现挤压变形,单元棱边的夹角过小会导致应力集中系数大幅提升,实际设计时需保证内侧最小孔隙的棱边夹角不小于60度,避免加工过程中出现锐角崩边,同时也能降低长期受载时的应力断裂风险。所有蜂窝单元采用正六边形作为基础胞元,沿环面的UV参数线进行映射排布,为了适配环面内外侧的周长差,胞元的尺寸沿环向做渐变处理,外侧胞元的边长略大于内侧胞元,保证所有孔隙的通透率保持一致,不会出现内侧孔隙堵塞、外侧孔隙过大的问题。

  从结构功能特性来看,这种全贯通的镂空结构相比实心环体重量可降低60%以上,同时蜂窝结构的各向同性承载特性可以让环体承受径向、轴向的多向载荷,当受到外部径向压力时,载荷会沿蜂窝棱边均匀分散到整个环体结构上,不会出现局部应力过大的问题;棱边采用等半径圆角过渡,避免直角位置的应力集中,同时也能减少流体通过时的沿程阻力,降低流道内的压力损失。安装边界方面,该环体的两个端面为平行于回转中心轴线的环形平面,可直接与两侧的法兰端面配合,通过环体外侧或内侧的定位止口完成径向定位,不需要额外设计复杂的连接结构,若作为装饰构件使用,可直接通过过盈配合套设在对应直径的柱状基体外侧,安装拆卸便捷。

  建模过程中需注意曲面映射的变形控制,若直接将平面蜂窝阵列投影到环面上,会出现内外侧单元拉伸变形不一致的问题,正确的做法是先建立环面的参数化曲面,沿环向与截面方向划分均匀的参数网格,在每个网格节点处生成对应尺寸的正六边形胞元,再通过曲面加厚命令生成实体结构,加厚过程中要保证所有棱边的壁厚均匀一致,避免出现局部壁厚过薄导致的结构强度不足,或是局部壁厚过厚带来的材料浪费、成型收缩不均的问题。对于需要采用3D打印加工的场景,该结构的所有孔隙均为贯通结构,无封闭内腔,打印过程中无需添加内部支撑,打印完成后可直接清理掉未熔融的粉末材料,不会出现支撑残留堵塞孔隙的问题;若采用铸造工艺加工,连续的棱边结构可保证金属液的充型流畅性,避免出现冷隔、浇不足的铸造缺陷。

  在实际选型适配时,可根据具体的使用场景调整胞元的大小与壁厚参数,当用于承载场景时可适当增加棱边壁厚,缩小胞元尺寸提升整体结构刚度;当用于整流、散热场景时可适当增大胞元尺寸,降低结构的流体阻力,提升介质流通效率。环体的截面形状也可根据安装空间做适配调整,若安装位置的轴向空间受限,可将圆形截面调整为椭圆形截面,在保证环面整体尺寸不变的前提下压缩轴向占用空间,满足紧凑安装的需求。
