横版掌机造型便携游戏终端结构设计

　　本次呈现的三维结构设计针对横版握持的便携游戏终端展开，整体围绕单手握持与双手操作的人机工程边界做结构排布。从外形轮廓来看，整机采用圆角矩形的一体化壳体设计，左右两侧做了贴合掌心弧度的收边处理，避免直角硌手的问题，整机厚度控制在单手握持不费力的区间，横向宽度适配成年男性双手自然握持时的拇指活动范围，无需刻意挪动掌部位置即可覆盖所有操作按键。

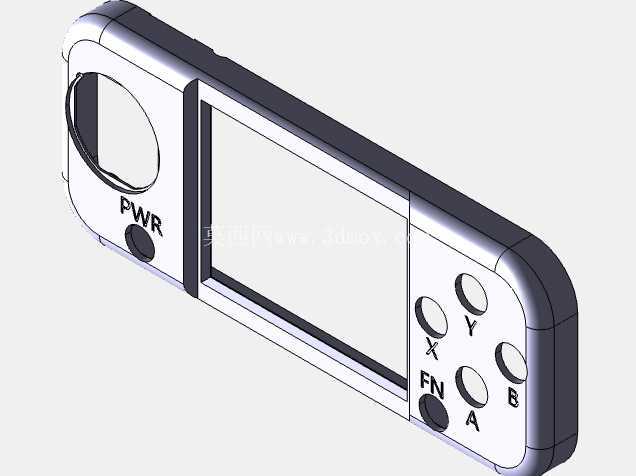

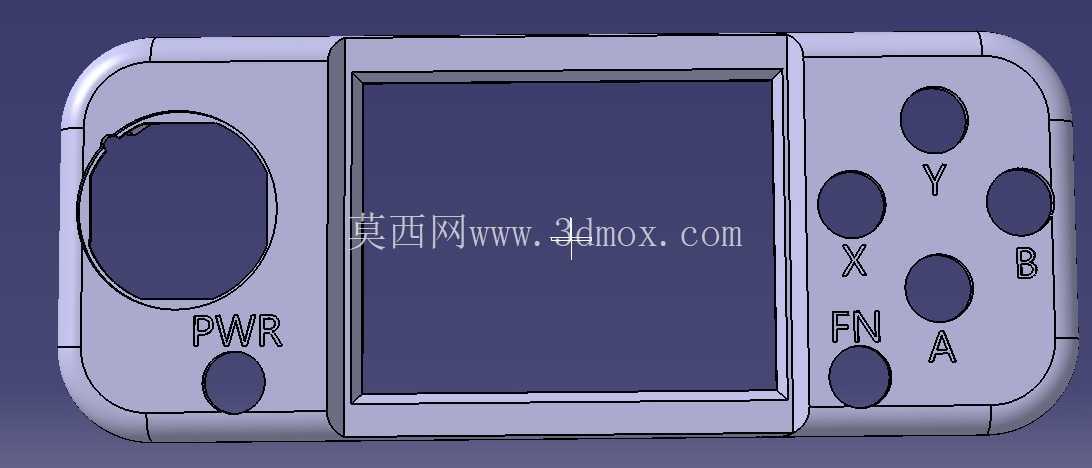

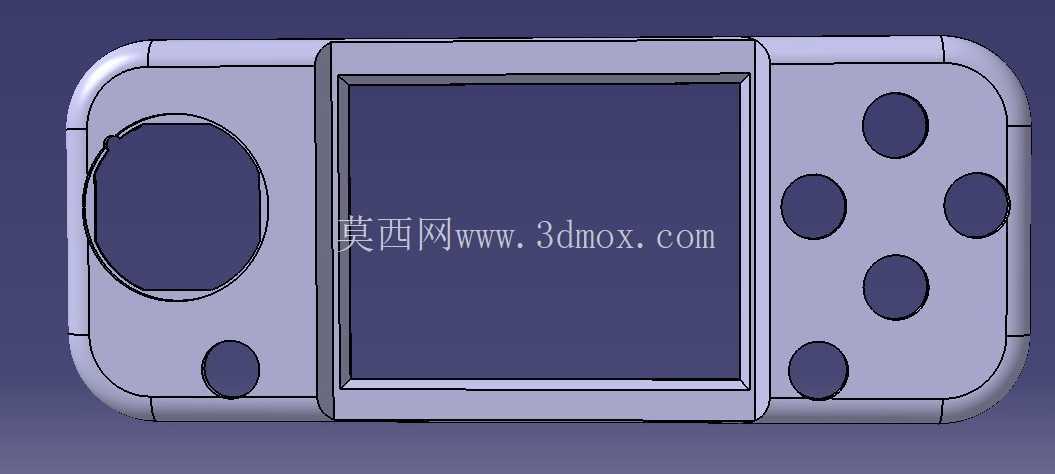

　　左侧区域预留了圆形摇杆安装位，摇杆下沉深度做了限位设计，既保证摇杆有足够的扳动行程，又避免突出壳体过多导致收纳时剐蹭，摇杆下方单独设置了一枚圆形功能按键，位置刚好对应左手握持时的中指自然落点，可承担快速选择、返回这类高频操作。中间区域为屏幕安装腔，屏幕四周做了阶梯式的限位止口，屏幕装配后表面与壳体上沿保持齐平，不会出现积灰的台阶缝隙，止口内侧预留了双面胶粘贴与卡扣固定的位置，无需额外打螺丝即可完成屏幕的固定，同时屏幕下方的壳体区域做了均匀排布的出声孔，孔位采用长圆形等距排列，既保证出声面积足够，又不会因为开孔过大降低壳体结构强度，出声孔内侧预留了喇叭安装的定位柱，可直接固定圆形超薄喇叭单元。

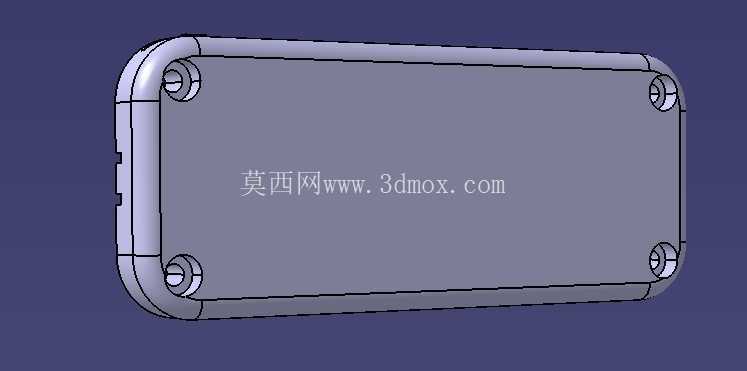

　　右侧区域排布了四枚圆形操作按键，按照上下左右的菱形位置布局，每枚按键的中心间距控制在拇指单次滑动可轻松触达的范围，按键做了内凹的弧面设计，贴合指腹触感，按键下方的壳体预留了轻触开关的安装位，按键行程与轻触开关的触发行程做了匹配设计，避免出现空程或者按不动的问题。壳体的左右两端侧面预留了功能按键与接口的安装位置，可根据实际需求配置电源键、音量键以及充电数据接口，壳体的合模线设置在侧边中间位置，上下壳采用卡扣加少量螺丝的固定方式，螺丝孔可做隐藏式设计，装配后从外观面看不到螺丝孔位，保证外观的整体性。

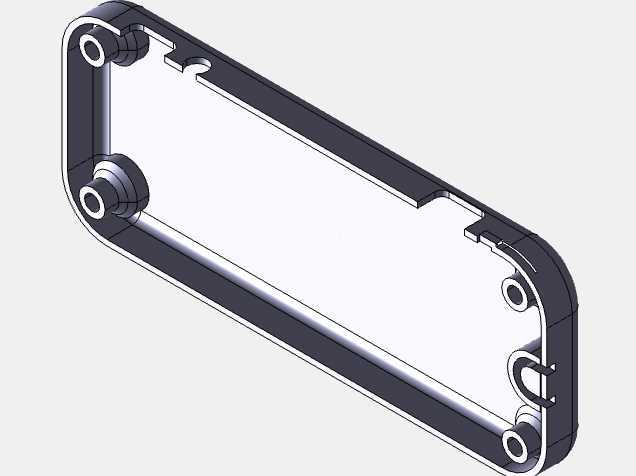

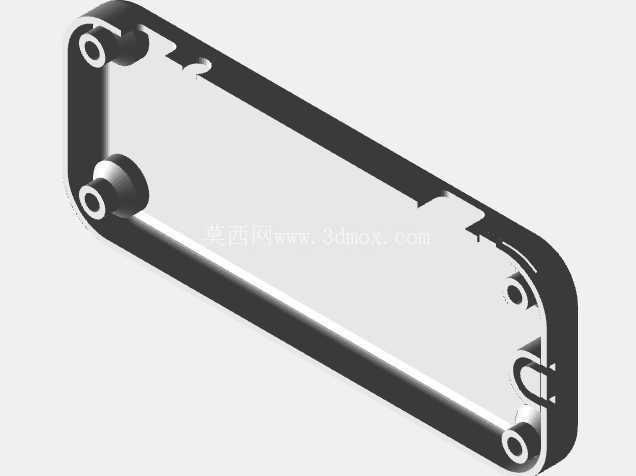

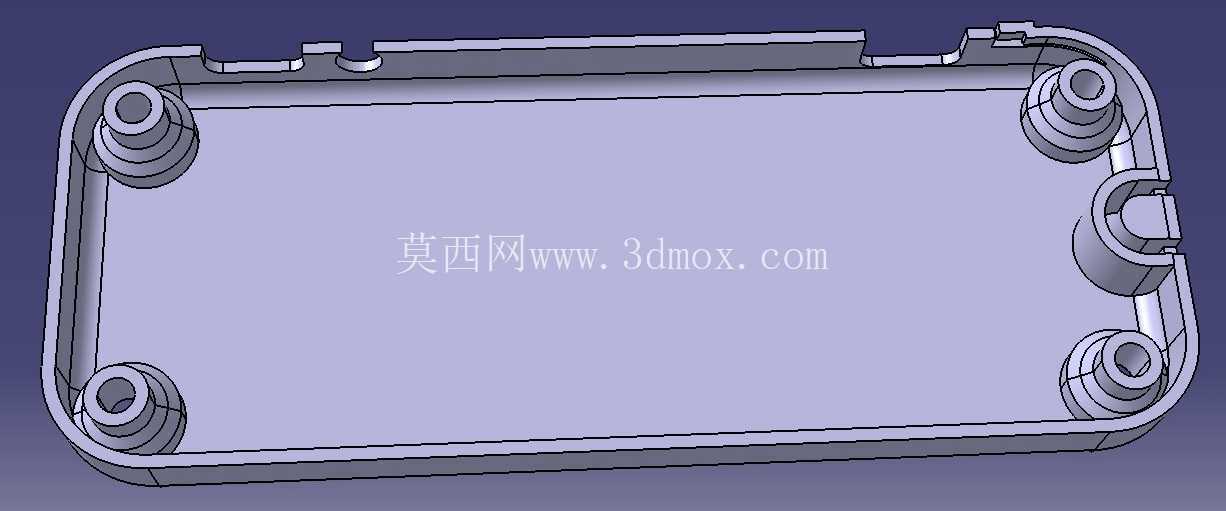

　　从实际应用场景来看，这类结构的便携游戏终端可用于复古游戏模拟、少儿编程入门实践、简易互动游戏开发的硬件载体，整体结构没有复杂的曲面异形结构，外壳可采用常规的注塑工艺加工，按键、摇杆、屏幕均采用通用标准件，可大幅降低开模与物料成本。设计过程中优先考虑了握持的舒适度与操作的便利性，所有操作元件的位置都经过人机工程校核，长时间握持操作不会出现手部酸痛的问题，同时壳体内部预留了足够的电池与主板安装空间，可根据续航需求配置不同容量的锂电池，内部的筋位排布既做了结构加强，又预留了走线的空间，避免装配时出现压线的问题。整机的安装边界考虑了便携收纳的需求，外形没有突出的尖锐结构，可直接放入常规尺寸的衣物口袋，不需要额外配备保护套也能避免日常剐蹭对外观造成的损伤，壳体的壁厚做了均匀化处理，注塑成型时不会出现缩痕、翘曲的问题，量产良率可得到有效保障。
