交流稳压器散热安装固定板结构设计

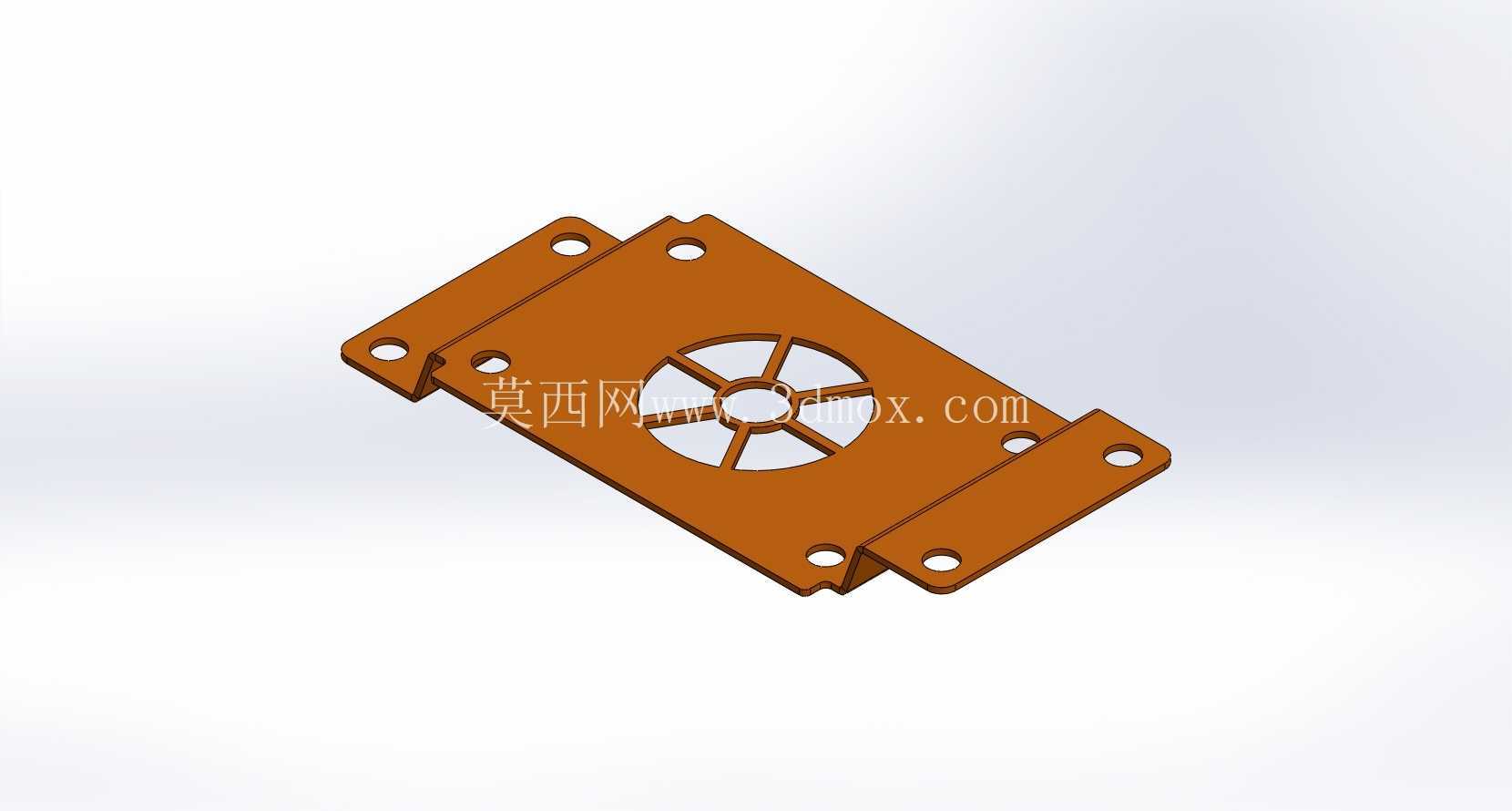

　　在交流稳压供电设备的内部结构布局中，这类带散热通槽的安装固定板是承托核心功率元件、衔接散热模块与设备壳体的关键结构件，日常多应用于中小功率交流稳压器的仓内装配环节，承担着元件定位、热量传导、结构补强的多重作用，直接影响设备长期运行的结构稳定性与散热效率。从实际装配场景来看，该板件需要适配稳压器内部功率调整模块、散热风扇的安装对位，同时要规避仓内布线、接线端子的排布空间，因此在结构设计阶段需要同步匹配多部件的安装边界。板件整体采用弯折钣金结构，主体承载面为矩形平板，两侧延伸出带安装孔的折边，折边与主体面呈90度垂直弯折，折边上的通孔用于将整个板件锁附在稳压器的内部机架或者壳体侧壁上，安装孔的孔位公差需要控制在±0.1mm范围内，

　　避免装配时出现孔位错位导致的安装应力，长期运行下引发板件变形。主体承载面中心区域设计了轮辐式镂空通槽，该结构并非单纯的减重设计，核心作用是为贴装在板件背面的功率元件提供通风散热通道，轮辐式的筋条结构在保证镂空通风面积的同时，能够保留足够的结构刚性，避免板件在承托较重的功率模块时出现中部凹陷变形，筋条的宽度经过受力校核，既不会过宽遮挡通风路径，也不会过窄导致结构强度不足。主体承载面上分布的多个小圆孔，分别对应不同规格元件的锁附点位，部分孔位适配M3规格的自攻螺丝，部分孔位适配铜柱支撑柱的安装，能够满足散热风扇、功率三极管固定座、绝缘垫片等不同配件的叠层安装需求，孔位周边设计了微小的沉台结构，避免螺丝锁附时突出板面刮伤元件绝缘层。

　　设计这类板件时，首先要确认稳压器内部的可用安装空间，测量仓体内部两安装梁之间的跨距，以此确定两侧折边的孔位中心距，保证板件装入后不会与仓壁、其他元件发生干涉；其次要核算承托元件的总重量，结合钣金材料的屈服强度确定板材厚度，常规中小功率稳压器使用1.2mm厚度的冷轧钢板即可满足承重需求，若承托的元件带较重的散热鳍片，则需要提升至1.5mm厚度，同时在折边处增加压筋结构提升抗弯折能力。中心的轮辐镂空区域尺寸需要匹配所选用的轴流风扇外径，保证风扇吹出的气流能够完全穿过镂空区域直达功率元件表面，避免气流被板面遮挡形成紊流，降低散热效率；轮辐的筋条排布要避开元件的引脚焊点位置，防止装配时筋条顶碰焊点造成虚焊脱落。板件的四个边角都做了圆角处理，

　　避免装配作业时锐边划伤操作人员的手部，也防止长期运行中边角刺破相邻的导线绝缘层引发短路风险；折边的弯折处预留了合适的折弯R角，避免弯折处出现应力集中导致板材开裂，同时折弯R角的尺寸要匹配钣金加工的工艺要求，减少加工时的废品率。在实际选型应用中，这类板件不需要额外做厚重的表面处理，常规采用橙色电泳防锈处理即可，既能够抵御仓内的潮湿空气侵蚀，也不会因为涂层过厚影响安装孔的配合精度，板面的平面度需要控制在0.2mm以内，保证功率元件贴装时能够与板面充分接触，提升热传导效率，若板面翘曲度过大，会导致元件与板面之间存在间隙，需要额外填充导热硅胶垫填补空隙，增加装配成本与热阻。安装时需要先将板件两侧折边的孔位与机架预装对位，确认无偏移后再逐步锁紧螺丝，避免单侧先锁死导致板件出现装配内应力，后续受热膨胀时出现变形异响；中心镂空区域的筋条上不允许额外打孔或者焊接其他附件，避免破坏结构的应力平衡，导致板件在长期受热循环后出现开裂。
