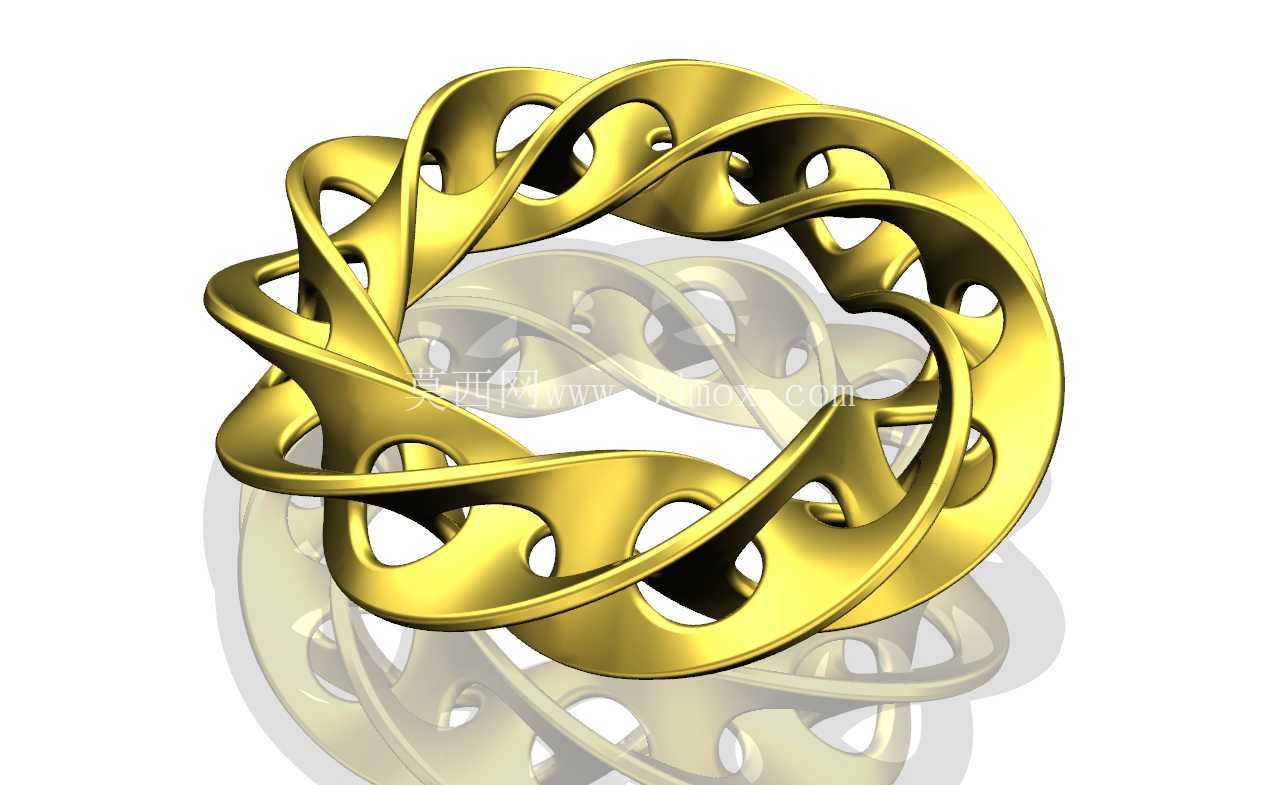

交织镂空环形莫比乌斯艺术结构件

　　这类交织镂空的环形拓扑结构，最早在工业设计领域常被用作特种传动、流体导流或者装饰性承载构件的原型参考，很多人第一反应会把它归为纯艺术摆件，但实际在工程场景里，这类连续曲面的拓扑结构有不少落地的应用方向。比如在特种流体输送的缓流段，采用类似连续扭转的曲面结构作为导流芯，可以让介质在环形腔体内沿连续曲面平滑转向，避免直角导流带来的紊流和压损，尤其在小流量高精度的药剂输送、特种气体稳压回路里，这类无断点的曲面结构能大幅降低流道内的涡流损耗。做这类结构设计的时候，首先要明确安装边界的约束，常规适配的环形安装位，外径一般控制在120mm到180mm区间，内径预留不小于60mm的通径空间，整体轴向厚度不超过45mm，

　　这样既可以嵌入标准的环形法兰安装位，也不会占用过多的轴向安装空间，适配多数紧凑型设备的内部布局。从设计思路上来说，不能直接用简单的扭转曲面生成实体，要先搭建基础的莫比乌斯环中心线，中心线的扭转角度要控制在540度而非基础的180度，这样才能形成多层交织的视觉效果，同时每一段曲面的曲率半径要保持连续，最小曲率半径不小于3mm，避免后续如果采用金属3D打印或者铸造工艺的时候出现应力集中或者填充不实的问题。镂空部分的开孔要做等宽处理，开孔宽度统一控制在8mm，相邻筋位的宽度保持在6mm以上，保证整个环形结构的径向和轴向承载能力，在承受120N的径向均布载荷时，结构变形量不超过0.1mm，满足多数静态承载或者低速转动场景的强度要求。

　　很多人做这类拓扑结构的时候容易忽略安装基准的设计，实际工程应用里，要在环形结构的内侧预留三个均匀分布的M4螺纹孔安装位，三个安装位的同轴度公差控制在0.05mm以内，端面的平面度公差不超过0.02mm，这样安装到设备转轴或者固定基座上的时候，不会出现偏心晃动的问题。另外在曲面过渡的位置，所有的棱边都要做R0.5mm的圆角处理，一方面是消除加工后的锐边，避免装配时划伤操作人员或者相邻构件，另一方面也能减少应力集中点，提升结构的抗疲劳寿命，如果是用在有流体通过的场景，圆角过渡还能减少介质在棱边位置的挂壁残留，提升流道的自清洁能力。这类结构如果用在装饰性的设备外观件上，比如高端音响的环形装饰圈、工业设备的观察窗装饰环，

　　表面可以做抛光或者镀金处理，曲面的光影反射效果会随着观察角度变化呈现连续的流动感，比普通的平面环形装饰件更有设计质感，同时因为是一体化的连续结构，没有拼接焊缝，长期使用也不会出现接缝变形或者镀层脱落的问题。在建模过程中，要注意曲面的G2连续约束，每一段交织的曲面在衔接位置不能出现曲率突变，不然渲染或者实际加工后，曲面的反光会出现明显的折痕，破坏整体的连续视觉效果，同时实体抽壳的时候要保持壁厚均匀，统一壁厚2mm，避免出现壁厚突变导致的加工缩孔或者受力断裂问题。如果是用于转动场景的话，还要做动平衡校验，因为是对称的环形交织结构，本身的质量分布均匀性很好，只要建模时保证每一段筋位的体积偏差不超过1%，基本不需要额外做动平衡去重，就能满足每分钟300转以下的低速转动使用要求，比如用在小型展示台的转动装饰件、低速转轴的装饰环上，不会因为质量偏心产生振动噪音。
