蝴蝶雕花AR15步枪UBAR下机匣结构

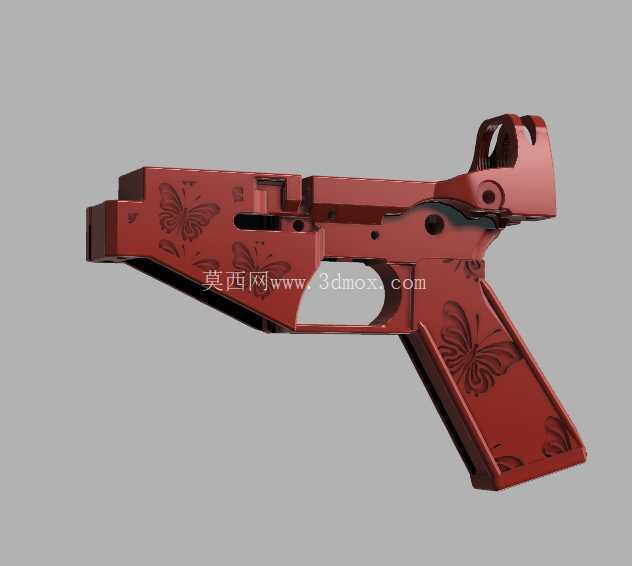

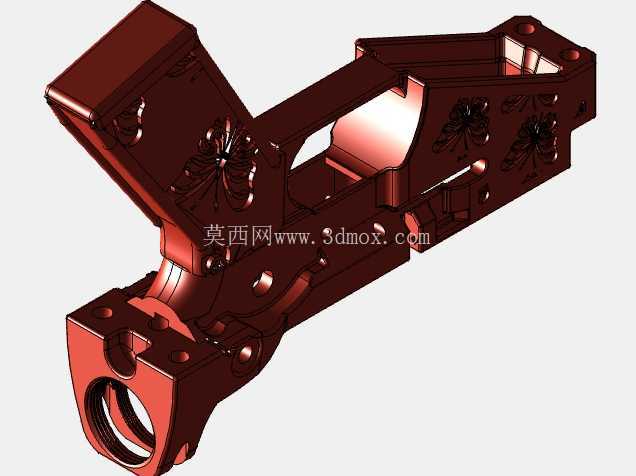

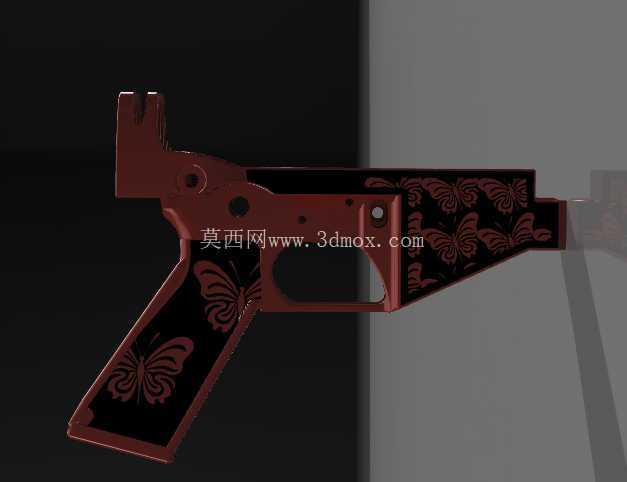

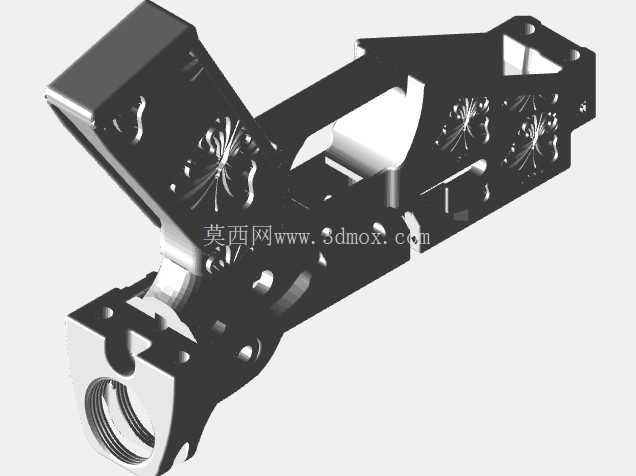

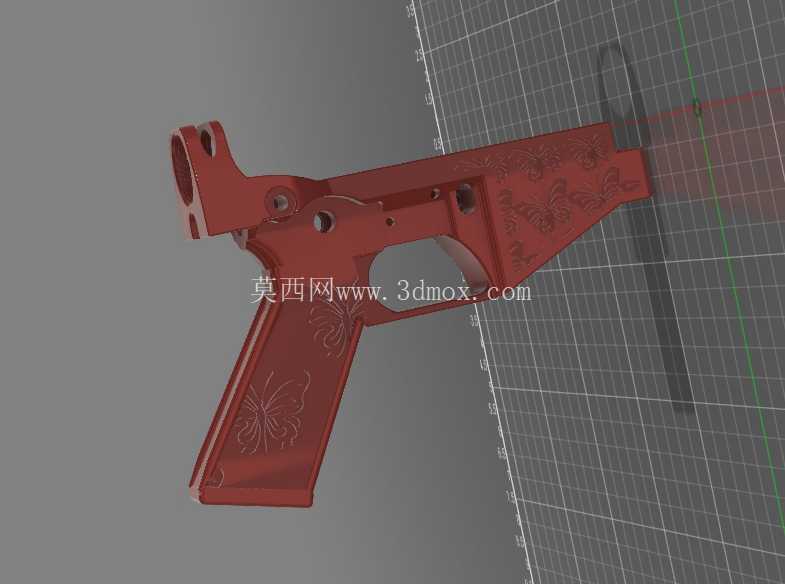

　　本次呈现的是带有蝴蝶浮雕纹饰的AR15系UBAR规格下机匣结构，作为轻武器战术配件领域的定制化加工件，这类带表面纹饰的机匣主要应用于民用射击运动领域的个性化枪械改装场景，适配竞技射击、收藏展示类的定制枪械搭建需求，区别于标准军用规格的光面机匣，雕花款在满足结构装配要求的前提下，兼顾了外观辨识度与个性化表达，是海外民用枪械改装市场中比较受爱好者欢迎的定制化部件品类。

　　从功能特性来看，该机匣完全遵循AR15下机匣的标准装配接口规范，扳机护圈为一体式加工成型结构，无需额外拼接护圈配件，握把安装位、弹匣井定位面、快慢机开孔、前后销钉孔的位置公差均控制在0.02mm以内，可直接适配市面上绝大多数标准规格的AR15上机匣、扳机组件、握把、弹匣及缓冲管配件，不需要额外进行锉修或适配加工。表面的蝴蝶纹饰采用浮雕式加工，纹饰深度控制在0.8mm，既保证了纹饰的立体感，又不会因为加工过深破坏机匣的结构强度，所有纹饰边角均做了R0.3的圆角过渡，避免应力集中导致的机匣开裂问题，同时握持时不会出现硌手的棱角，兼顾了外观效果与握持手感。

　　设计思路上，首先是优先保证结构强度符合SAAMI相关的民用枪械承压标准，机匣主体的壁厚在非纹饰区域保持3.2mm的标准厚度，纹饰区域的最小壁厚不小于2.2mm，完全可以承受.223、5.56mm口径弹药的常规膛压冲击，不会出现形变或断裂风险。在结构布局上，弹匣井采用了略微外扩的喇叭口设计，相比标准军规机匣更方便快速更换弹匣，适配竞技射击场景下的快速换弹需求；扳机护圈的开口尺寸比标准款大12%，方便佩戴战术手套时操作扳机，适配冬季射击或者戴手套作业的使用场景。表面纹饰的排布避开了所有的装配孔位、受力筋位置，蝴蝶纹样沿着机匣握把区域、弹匣井侧面的非受力面分布，既保证了视觉上的连贯性，又不会对核心受力结构造成削弱。

　　从外形尺寸与安装边界来看，该机匣总长228mm，握把段最大宽度32mm，弹匣井位置最大宽度42mm，前后连接销钉的中心距为152.4mm，完全符合AR15步枪的标准安装尺寸，可直接兼容标准AR15的上下机匣锁紧结构，不需要调整任何装配尺寸。安装时需要注意，扳机组件的安装槽深度为12.7mm，适配标准规格的AR15扳机组，缓冲管安装螺纹为1-3/16"-16 TPI的标准规格，可直接适配商用级别的 carbine 长度缓冲管及枪托组件；弹匣井内部的定位台阶高度为6.3mm，适配标准STANAG规格弹匣，不会出现弹匣插入过深或定位不准的问题。另外机匣尾部的背带环安装位保留了标准的QD快拆背带孔，可直接安装快拆式战术背带，不需要额外加装转接配件。

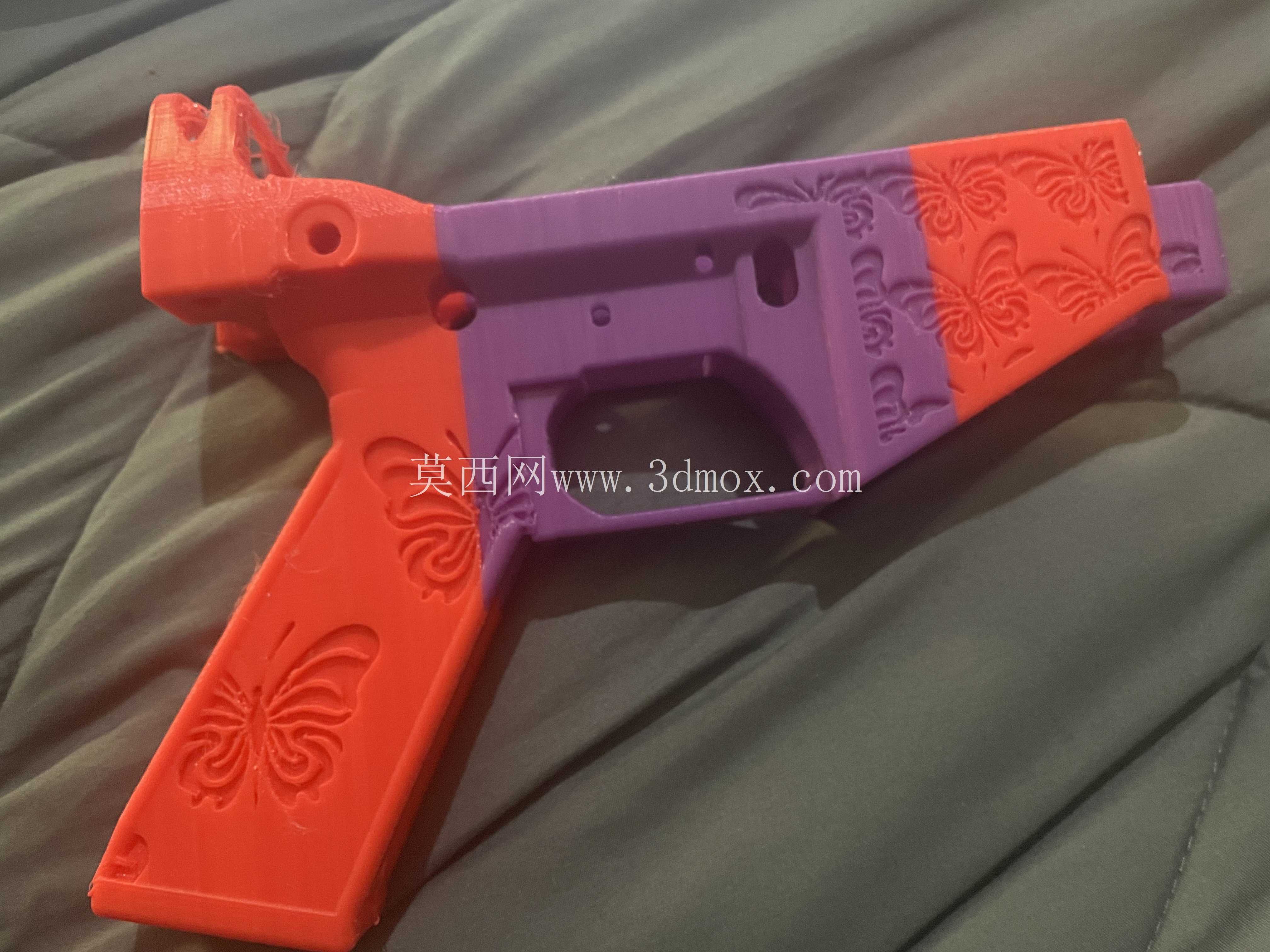

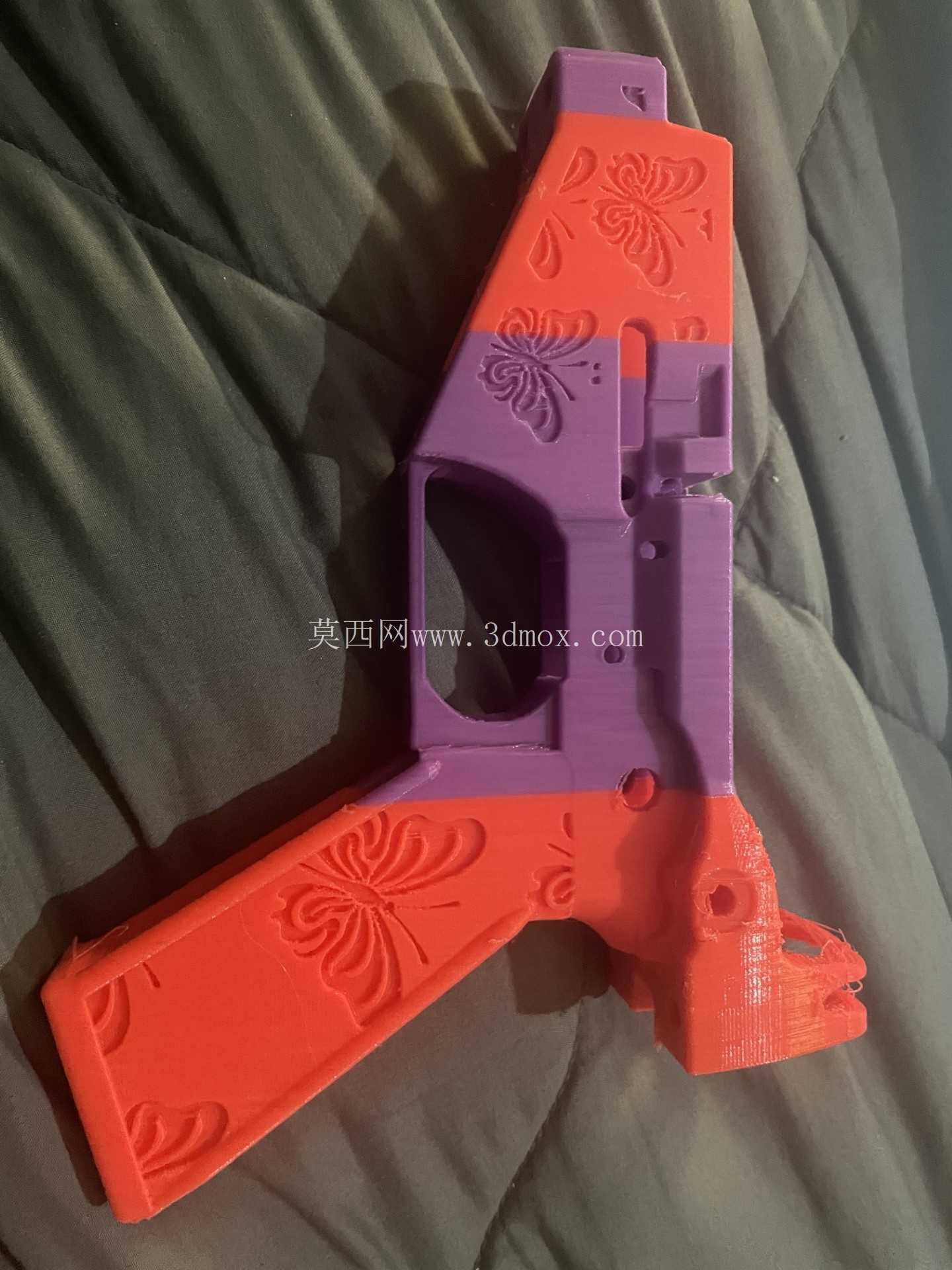

　　在实际加工适配层面，该结构可直接用于CNC铣削加工或者3D打印验证，若采用金属加工，推荐使用7075-T6铝合金作为毛坯材料，表面做硬质阳极氧化处理，可满足日常使用的耐磨、防腐蚀需求；若用于3D打印验证装配关系，推荐使用PETG或者PC材质打印，壁厚设置不低于2mm即可验证装配精度，不建议使用PLA材质做承压测试。需要注意的是，纹饰区域在加工时需要采用小直径球头刀走曲面加工，进给速度控制在1200mm/min以内，避免走刀过快导致纹饰边缘崩缺，影响外观效果。装配时所有销钉孔均需要做去毛刺处理，避免销钉安装时出现卡滞或者划伤配件表面的问题，快慢机槽的位置需要与扳机组件的快慢机拨杆位置对齐，否则会出现快慢机档位切换不顺畅的问题。
