交流稳压器用锥形压缩弹簧结构设计

　　在交流稳压器的调压执行机构内部，这类锥形弹簧是承担接触压力补偿、行程缓冲的核心弹性零件，和常规圆柱螺旋弹簧不同，它的圈径沿轴向呈渐变式分布，小端圈径适配调压碳刷组件的安装卡槽，大端圈径贴合稳压器壳体内部的定位凸台，安装时不需要额外加装导向套，依靠自身锥度就能完成径向自定位，能有效减少装配环节的定位工装投入。从实际工况来看，交流稳压器在调压过程中，碳刷会沿着环形调压铁芯做周向滑动，过程中会产生持续的微幅振动，同时碳刷磨损后会出现接触间隙，这时候锥形弹簧提供的轴向压力会持续补偿磨损量，保证碳刷和铁芯绕组的接触电阻稳定，避免因接触不良产生打火、电压输出波动的问题。和等径圆柱弹簧相比，锥形弹簧在压缩过程中，各圈会依次从大端开始贴合，

　　刚度呈现非线性递增的特性，在小行程区间刚度较低，能吸收碳刷滑动时的高频微振，当压缩量达到设计行程的三分之二后，刚度快速上升，能提供足够的接触压力，避免碳刷在大电流工况下出现跳动。设计这类弹簧的时候，首先要匹配稳压器内部的安装空间边界，轴向安装高度要满足碳刷从全新到磨损极限的全行程补偿需求，大端外径不能超出壳体内壁的避让空间，小端内径要和碳刷组件的定位柱形成间隙配合，单边间隙控制在0.2mm左右，既不会出现卡滞，也不会发生径向窜动。弹簧的圈数设计要兼顾刚度和并圈高度，有效圈数通常设置为4-6圈，两端各设置半圈的磨平支撑圈，磨平长度不小于单圈周长的四分之三，保证安装后端面和支撑面的贴合度，避免弹簧受载后出现偏斜。

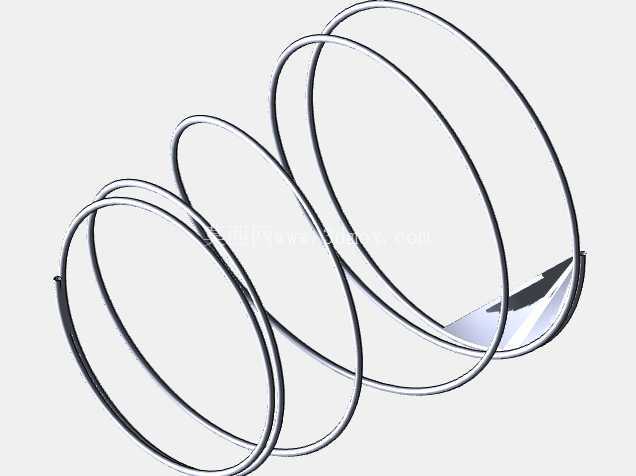

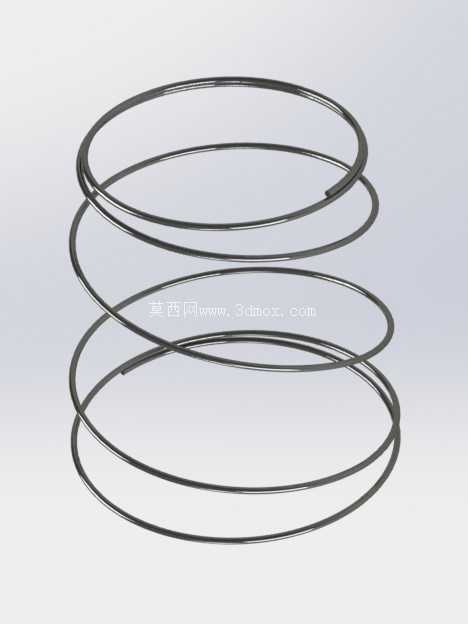

　　线材直径的选择要结合稳压器的额定工作电流对应的接触压力需求，线材直径过小会导致弹簧压力不足，碳刷接触电阻过大发热，线材直径过大则会导致弹簧刚度过高，加速碳刷的磨损，缩短碳刷的更换周期。在实际应用场景中，这类锥形弹簧除了用在交流稳压器的碳刷压紧结构上，也可以适配小行程的缓冲机构、单向阀的复位结构，依靠自身锥度带来的非线性刚度特性，在有限的安装空间内实现变刚度弹性支撑。建模过程中要重点控制螺旋线的锥角参数，保证每一圈的圈径平滑过渡，相邻圈之间的节距均匀，避免出现节距偏差导致的受载不均，同时要预留出弹簧受载后的径向膨胀空间，因为锥形弹簧压缩时大端圈会有轻微的径向扩张，设计安装腔的时候要留出足够的避让间隙，防止弹簧压缩时和腔壁发生摩擦，

　　影响弹力输出的稳定性。弹簧的两端支撑面要和弹簧轴线保持垂直，垂直度公差控制在自由高度的1%以内，避免安装后出现侧向力，导致碳刷偏磨。从装配工艺角度来说，这类锥形弹簧因为一端大一端小，装配时不会出现装反的问题，大端贴合壳体定位面，小端对接碳刷组件，装配效率比圆柱弹簧更高，不需要额外的防错结构。在长期工作工况下，弹簧的表面要做防锈处理，避免稳压器内部凝露导致弹簧锈蚀，弹力衰减，通常采用电泳或者镀锌钝化处理，在不改变线材力学性能的前提下提升耐锈蚀能力。设计验证阶段要重点测试弹簧的全行程压力曲线，确认在碳刷工作行程范围内，弹簧压力始终保持在设计要求的区间内，同时要做10万次的压缩疲劳测试，验证弹簧的弹力衰减率，保证在稳压器的全生命周期内，弹簧压力不会出现大幅下降，避免引发接触故障。
