直插式一位共阴七段红色数码管结构

　　在工业控制数显面板、小型家电状态指示、实验教学仪器、嵌入式开发板的数字显示模块设计中，这类单字七段显示器件是最基础也最常用的数字输出载体，不同于点阵屏、液晶段码屏的复杂驱动逻辑，七段数码管的段码控制逻辑简单，显示亮度高，在低功耗、高可靠性要求的简易数显场景中始终占据稳定的应用份额。

　　从实际使用需求出发，这款七段显示器件采用标准0.5英寸段面设计，显示面的红色发光段采用高对比度的环氧封装基底，发光段边缘做了遮光处理，避免相邻段点亮时出现串光干扰，在车间常规照明环境下，3米范围内可清晰识别显示数字，完全满足设备操作面板的读数需求。器件本体采用黑色阻燃PBT塑壳封装，外壳侧面做了微小的导向卡扣结构，多颗数码管并排焊接安装时，可通过侧边卡扣实现相邻器件的对齐定位，避免波峰焊过程中器件偏移导致的显示面不齐问题。

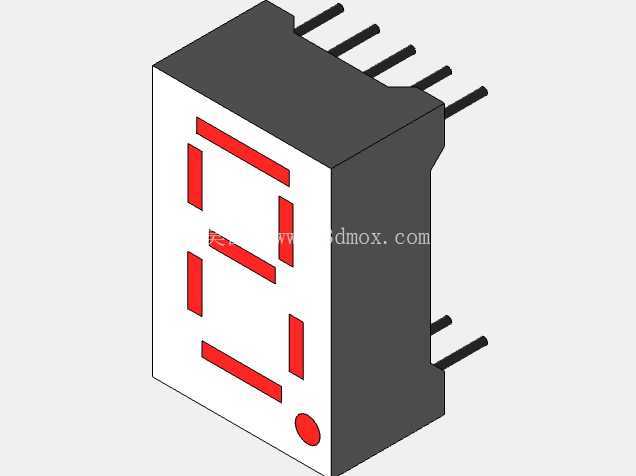

　　引脚设计上采用上下双排直插排布，上方排布4根段选引脚，下方排布2根公共端与小数点引脚，引脚直径0.5mm，引脚间距严格遵循2.54mm标准直插元件间距，可直接适配通用万能板、标准PCB焊盘以及常用的IC插座，无需额外定制焊盘尺寸。设计建模过程中，首先确定发光段的几何边界：七段发光条的长度、宽度按照标准0.5英寸数码管的视在尺寸做等比例还原，每段发光条的边角做0.3mm的圆角处理，匹配实际器件的发光区注塑轮廓，小数点位置设置在显示面右下角，直径与段宽保持一致，还原真实器件的视觉比例。

　　建模时优先还原安装边界尺寸：器件本体总高度从引脚顶端到显示面顶端的尺寸严格匹配实际物料的安装高度，引脚伸出塑壳的长度保留3mm的焊接余量，可满足2mm厚度PCB板的波峰焊透锡要求，塑壳背部做了微小的定位凸台，安装时凸台可卡入PCB对应的定位孔中，避免焊接时器件转动错位。显示面的透明环氧层做了0.5mm的凸起设计，既可以保护内部发光芯片，也能通过环氧层的光线折射提升发光段的可视角度，实际测试中水平方向120度范围内都可清晰识别显示内容，无需正对显示面即可读数。

　　在结构细节处理上，塑壳的合模线位置设置在器件侧面非可视区域，建模时还原了合模线的微小凸起特征，引脚根部做了塑封固定的锥度过渡，避免引脚受外力弯折时出现根部断裂的问题。不同于贴片封装的数码管，这款直插式器件的抗振动性能更优，在存在小幅振动的工业设备面板上使用时，不会出现贴片器件常见的焊盘脱落问题，适配工控现场的复杂使用环境。

　　从电路适配角度，该结构的引脚排布兼容通用的七段数码管驱动IC引脚定义，设计PCB时可直接匹配常用的段码驱动芯片外围电路，无需重新调整走线顺序，可大幅缩短数显模块的开发周期。显示面的红色发光波长匹配常规砷化镓LED的发光特性，在低电压驱动下即可达到足够亮度，适合电池供电的便携式设备使用。建模过程中对所有安装配合尺寸做了公差预留，塑壳外形尺寸按照负公差建模，引脚间距按照正公差设置，确保模型导出后用于PCB结构干涉检查时，可准确反映实际器件的安装空间需求，避免结构设计阶段出现器件与外壳、其他元件的干涉问题。
