4毫米规格电气接线绑定柱结构设计

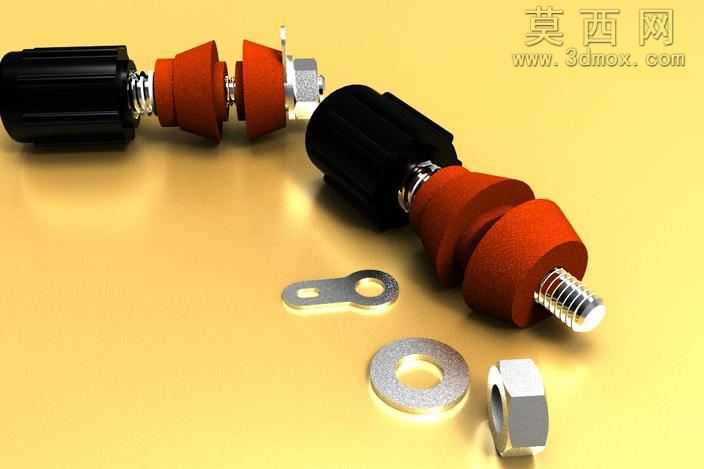

本作品为适配4毫米接线规格的电气绑定接线柱三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先对接线柱的核心功能部件进行拆解建模：主体绝缘握持部分采用多段式阶梯柱体结构，建模时通过旋转凸台命令生成基础轮廓，再对表面防滑纹理进行阵列切除处理，还原实物表面的防滑滚花结构，保证手动拧动接线时的摩擦力表现；中部红色绝缘隔层采用多道锥形凸台结构，建模时通过多段旋转截面生成连续的绝缘阻隔结构，兼顾爬电距离要求与结构装配的定位需求；端部金属接线螺杆采用标准公制螺纹建模，通过异形孔向导与螺纹线命令生成真实螺纹结构，配套的六角螺母、平垫片、接线连片等附属五金件均按照对应国标尺寸进行1:1建模，保证各部件之间的装配间隙符合实际生产装配公差要求。渲染阶段采用Keyshot完成材质与场景搭建，黑色绝缘握持部分赋予哑光硬质塑料材质，调整表面粗糙度参数模拟工程塑料的细腻磨砂质感；红色绝缘隔层赋予耐温电木材质，调整材质的漫反射与高光参数，还原电木材质半哑光的厚重质感；金属导电部件分别赋予不同金属材质，螺杆、螺母、垫片采用镀镍金属材质，调整反射参数模拟金属镀层的亮面反光效果，接线连片采用不锈钢拉丝材质，添加细微的拉丝纹理贴图还原金属加工质感。场景搭建采用暖黄色渐变背景，添加多盏区域补光对金属部件的高光进行勾勒，同时开启全局光照与环境闭塞效果，让各部件之间的接触阴影自然柔和，清晰展现接线柱各部件的装配关系与结构细节。设计过程中充分考虑电气接线的实际使用需求，绝缘部件的分段结构有效增加了接线端与安装面之间的爬电距离，金属部件的尺寸匹配标准接线端子的压接要求，配套的连片、垫片、螺母等配件完整还原了实际安装所需的全套紧固件，整体模型结构完整，装配关系清晰，可直接用于电气安装教学演示、产品结构选型参考、电气装配模拟等场景，模型导出时保留了完整的参数化特征，可根据实际使用需求对接线柱长度、螺纹规格、绝缘层尺寸进行快速参数调整，适配不同的接线场景与安装要求。
