自行车前叉刚性连接结构三维设计

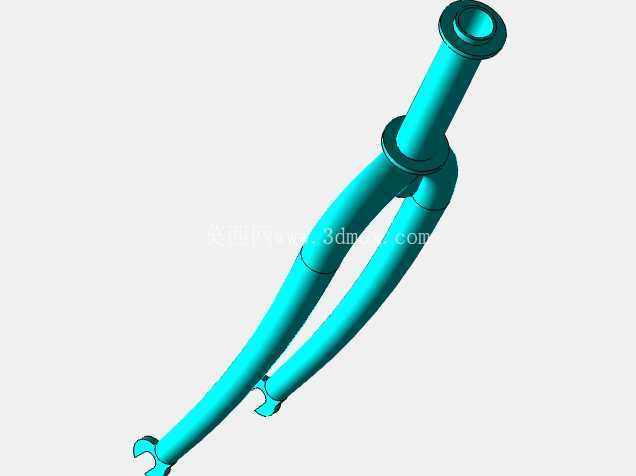

　　日常通勤、山地越野等不同场景下的自行车，前叉都是连接前轮组与车架头管的核心受力构件，这款前叉结构采用等径圆管弯制成型工艺，整体为对称式双叉腿布局，上端整合与车架头管配合的舵管结构，舵管端部做了加厚卷边处理，能够适配常规碗组的压装公差，避免长期转向受力出现舵管端部开裂的问题。从实际使用场景来看，这类刚性前叉多用于城市通勤车、场地死飞车型，相比避震前叉结构更简单，传动踩踏效率更高，日常维护成本极低，没有避震结构的泄力问题，平路骑行时的力传递更直接。设计过程中首先考虑的是受力路径的合理性，骑行过程中前轮受到的地面冲击力会沿着叉腿向上传递到舵管位置，再通过碗组分散到整个车架，因此叉腿的弯曲弧度做了针对性优化，没有采用直腿设计，而是顺着受力方向做了平滑的弧形过渡，既能够预留前轮的安装空间，避免轮胎转动时与叉腿发生干涉，又能在遇到小幅颠簸时通过管材本身的微小形变吸收部分冲击，提升骑行的舒适度。叉腿下端的钩爪结构采用开口式设计，能够适配常规快拆轮组的安装，钩爪的卡槽深度做了精准控制，轮轴卡入后不会出现松脱问题，同时卡槽的定位面与舵管轴线的平行度控制在合理公差范围内，保证前轮安装后不会出现偏摆，减少骑行过程中的轮组阻力。安装边界方面，舵管的外径尺寸适配主流的28.6mm口径碗组，叉腿的开档距离为常规100mm规格，能够兼容绝大多数市售的公路、通勤自行车前轮组，叉腿内侧与轮胎的间隙预留了35mm以上的空间，既可以安装宽度28C以内的公路外胎，也能适配1.75宽度的城市通勤外胎，不会出现轮胎摩擦叉腿的问题。叉肩位置采用一体式焊接结构，舵管与两根叉腿的连接位置做了圆弧过渡补强，避免应力集中导致的焊接位置断裂，焊接处的焊缝打磨平滑，既能够减少应力集中点，也能提升外观的整洁度。从结构设计的细节来看，叉腿的管材壁厚从上端到下端做了渐变处理，靠近叉肩的位置受力更大，壁厚稍厚，靠近钩爪的位置壁厚适当减薄，在保证整体结构强度的前提下尽可能降低构件重量，符合自行车部件轻量化的设计需求。实际装配过程中，这款前叉不需要额外的转接配件，直接配合标准碗组就可以压入车架头管，舵管的长度预留了足够的截管空间，能够适配不同头管高度的车架，用户可以根据自身的骑行姿势需求截取合适的舵管长度，搭配不同高度的把立调整骑行姿态。转向过程中，前叉的舵管沿着碗组轴承转动，双叉腿的对称布局能够保证转向时两侧受力均匀，不会出现转向偏卡的问题，即使在重载骑行的情况下，叉腿的形变量也控制在安全范围内，不会出现蹭碟或者轮组偏摆的问题。这类刚性前叉的设计不需要复杂的内部结构，整体加工工艺成熟，通过弯管、焊接、表面处理几道工序就可以完成量产，成本控制优势明显，非常适合大规模应用在民用通勤自行车上，相比复杂的避震前叉，故障点更少，长期使用不需要定期保养阻尼结构，对于普通用户来说使用门槛更低。设计过程中也充分考虑了刹车安装的兼容性，叉腿上预留了V刹的安装柱位置，能够直接适配常规的V型刹车结构，不需要额外焊接转接座，安装刹车时的定位精度能够保证刹车块与车圈的摩擦面对齐，提升刹车的制动效果，避免刹车偏磨导致的制动性能下降。
