适配MPCNC设备的52mm直径轴用IZOM安装支架

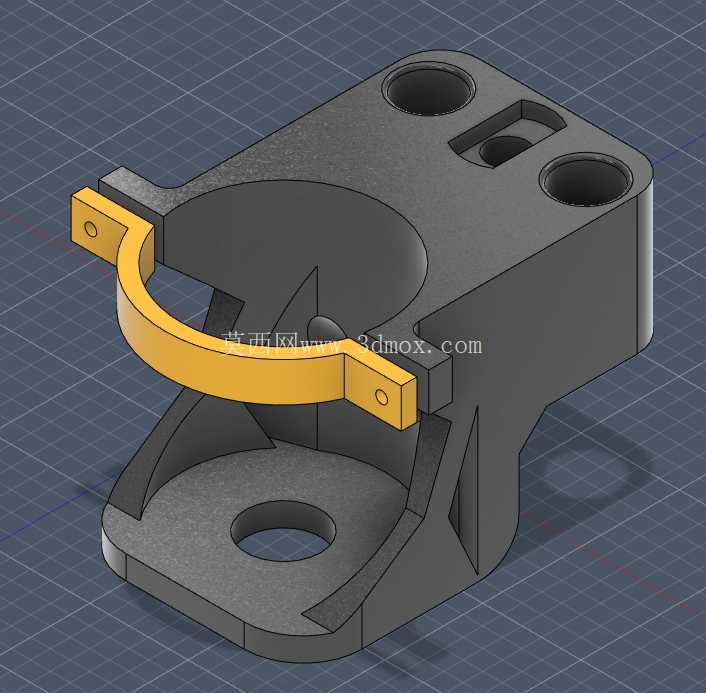

　　在桌面级数控加工设备的改装与组装场景中，主轴或光轴的固定支架是直接影响加工精度与运行稳定性的核心结构件，这款适配52mm直径安装位的支架，正是针对搭载半T8螺母的LM8UU轴承配套MPCNC设备开发的专用固定结构。从实际设备运行的需求来看，MPCNC作为常见的桌面级DIY数控设备，其Z轴或旋转轴的固定往往需要兼顾光轴的同轴度约束、传动螺母的安装避让、以及设备运行过程中的抗形变能力，这款支架的结构设计完全围绕这些实际工况展开。先看安装边界部分，支架主体采用一体成型的块状基座设计，基座上预留的两个同轴光轴安装孔，孔径完全匹配配套直线轴承的外径公差，安装时可直接将LM8UU轴承压入孔位，无需额外加工衬套，孔位的中心距严格对应MPCNC标准龙门架的安装孔距，能直接替换原有同规格支架，不需要对设备原有型材框架进行二次打孔修改。基座下方的圆形通孔为传动丝杠的避让位，当半T8螺母与丝杠啮合传动时，该孔位预留的径向间隙足够避免丝杠转动过程中与支架本体发生剐蹭，同时孔位边缘做了倒角处理，方便安装时快速对位，减少装配调整的时间。侧面的弧形抱箍结构是这款支架的核心功能设计，抱箍的内圆弧直径严格匹配52mm的被固定件外径，抱箍两端的固定耳上预留了螺丝过孔，安装时通过锁紧两端的螺丝即可让抱箍产生均匀的抱紧力，将主轴或圆形光轴牢牢固定，不会出现单点锁紧导致的轴件偏斜问题；抱箍与基座主体的连接位置做了加厚的加强筋结构，从基座底部一直延伸到抱箍的固定耳位置，能有效抵消设备运行时轴件转动或移动产生的径向力矩，避免支架长期受力后出现连接位置断裂的问题。从设计思路上看，这款支架没有采用多余的装饰性结构，所有的结构特征都服务于实际装配需求：基座底部的平面做了平整度公差控制，安装时能与型材安装面完全贴合，不会出现安装面翘曲导致的支架倾斜；抱箍的开合间隙控制在合理范围，既保证螺丝锁紧时能产生足够的抱紧力，又不会因为间隙过小导致螺丝锁死时抱箍出现过度形变损伤被固定件表面。在实际应用中，这款支架除了用于MPCNC设备的主轴固定，也可用于其他同直径光轴的传动工位固定，比如小型传送带的辊轴端部固定、桌面级点胶设备的Z轴导向轴固定等场景，只要安装孔位与轴径匹配，都能实现稳定的固定效果。不同于市面上常见的拼接式支架，这款一体结构的支架减少了装配时的累积误差，所有安装孔位的位置度都经过校准，安装后轴件的同轴度能控制在合理公差范围内，避免因为支架安装偏差导致的轴承磨损加快、丝杠传动卡顿等问题。支架的壁厚设计也经过受力校核，在保证整体结构强度的前提下，尽可能去除了非受力位置的多余材料，既不会因为壁厚过薄导致受力形变，也不会因为材料过多增加不必要的移动负载，对于需要随龙门架同步移动的工位来说，合理的重量控制能降低传动电机的负载，提升设备运行的响应速度。在装配细节上，所有孔位的边缘都做了去毛刺处理，安装时不会刮伤配套的轴承或螺丝表面，抱箍的内圆弧面做了细微的防滑纹理处理，当抱紧力达到额定值时，能避免轴件在抱箍内出现打滑转动的情况，保证传动过程中的位置精度。对于从事桌面数控设备改装、小型自动化设备搭建的结构设计人员来说，这类支架的结构设计逻辑具备很强的参考性：所有结构特征围绕安装、受力、避让三个核心需求展开，没有冗余设计，每个尺寸的设定都对应实际的装配公差与受力要求，在建模过程中需要严格控制各个安装孔的位置度、圆弧面的同轴度，以及加强筋的受力角度，才能保证最终加工出来的零件能直接装配使用，不需要二次修配。
