手提式手动小型播种作业机具结构

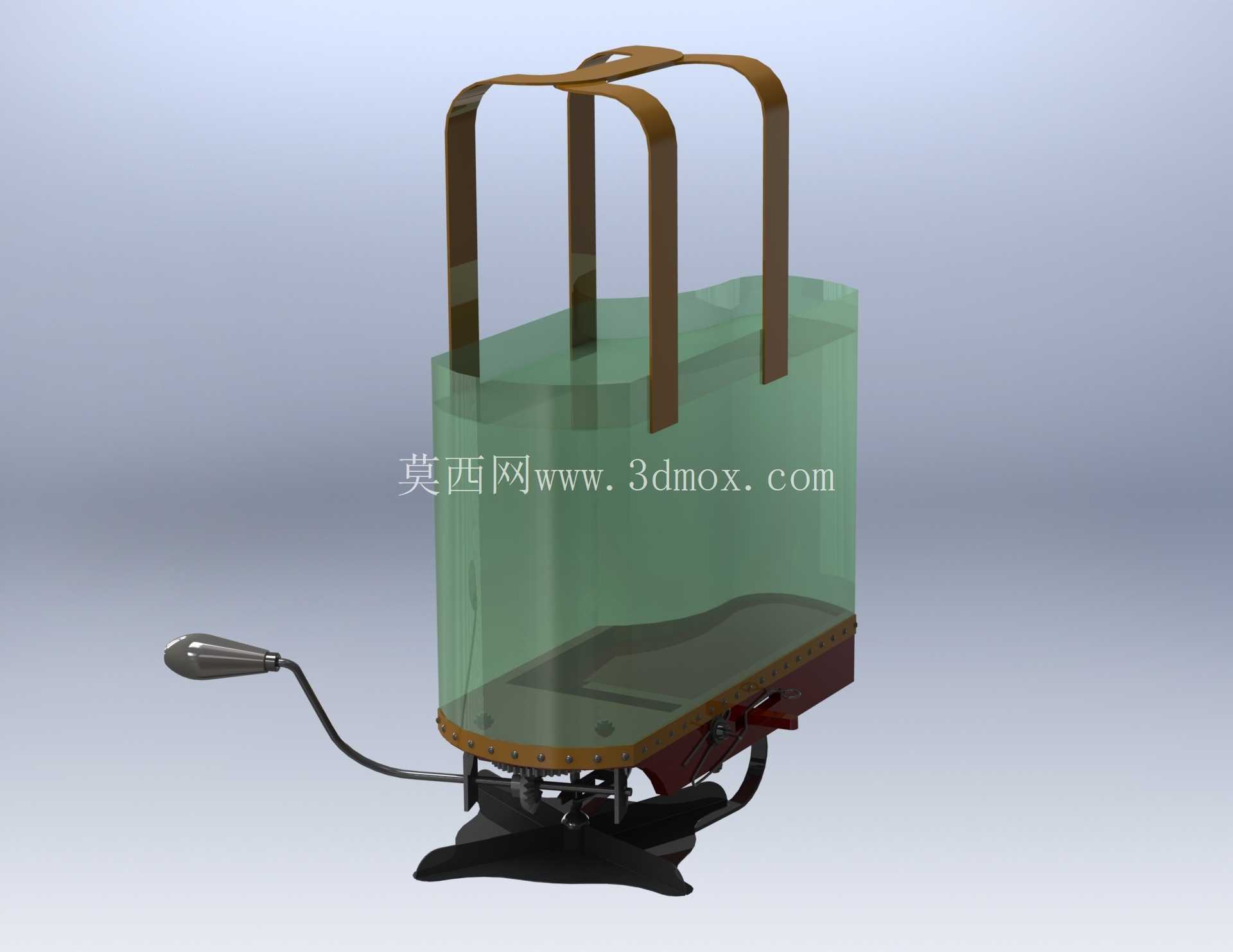

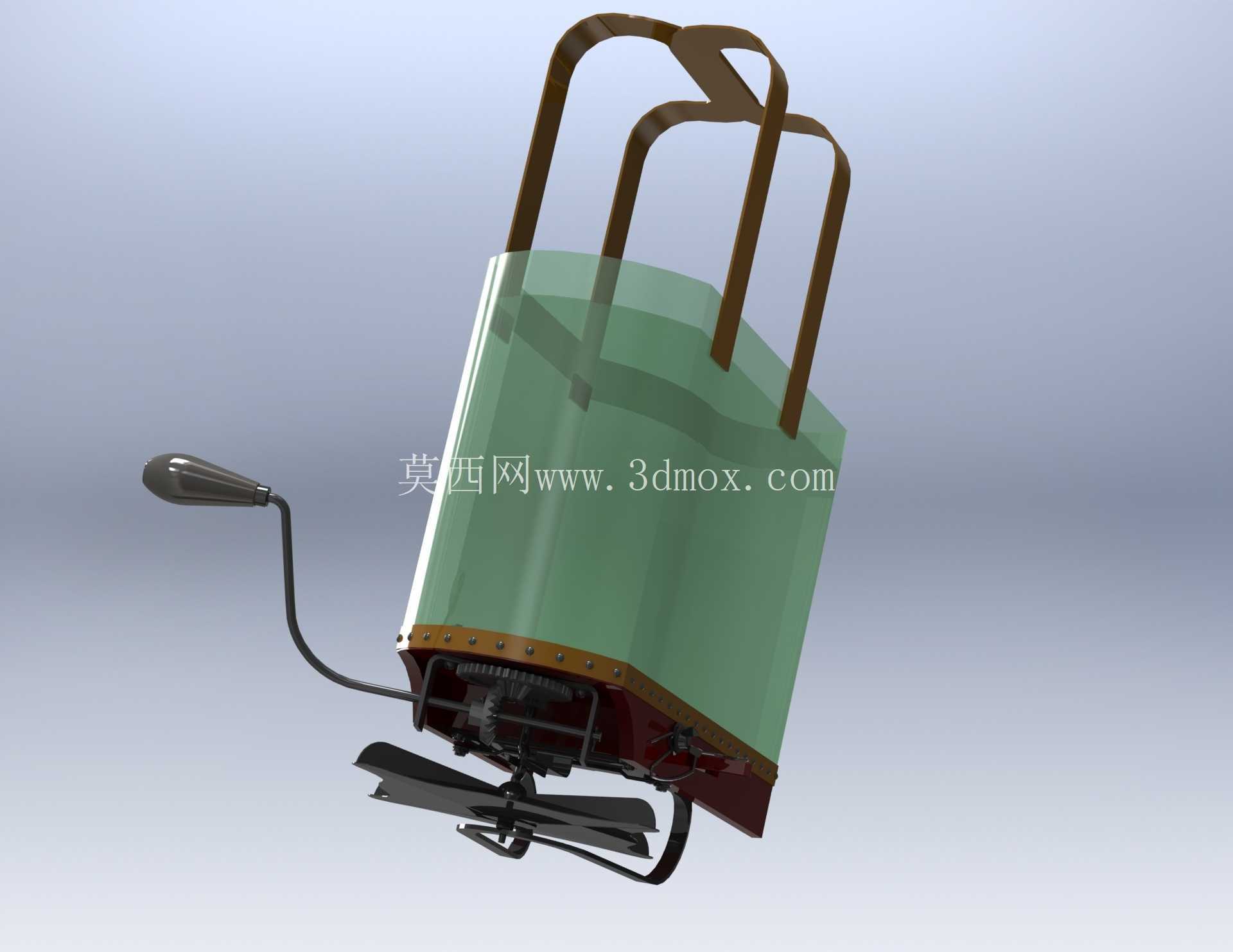

　　该机具面向小块农田、山地坡地、菜园、温室垄间以及大型机械难以进入的窄幅种植区域，主要用于种子的人工定点播施。与牵引式或自走式播种设备相比，这类手提式结构不依赖动力源，作业人员可在行间灵活移动，适合丘陵地块、试验田、补苗补种和零散种植场景。设备上部设置双提带，作业时可由肩部或手部承担部分重量，使操作者在弯腰、转身和换垄过程中保持较好的机动性。料箱采用半透明围板形式，能够在作业过程中直接观察剩余种子量，减少频繁开盖检查的动作。箱体轮廓结合人手扶持和种子流动路径进行布置，侧壁向上延伸并形成容纳空间，底部向排种区域收拢，使种子依靠重力向计量位置汇集。机具下部为落地支撑与排种执行机构，底座在接触土壤时提供稳定支点，

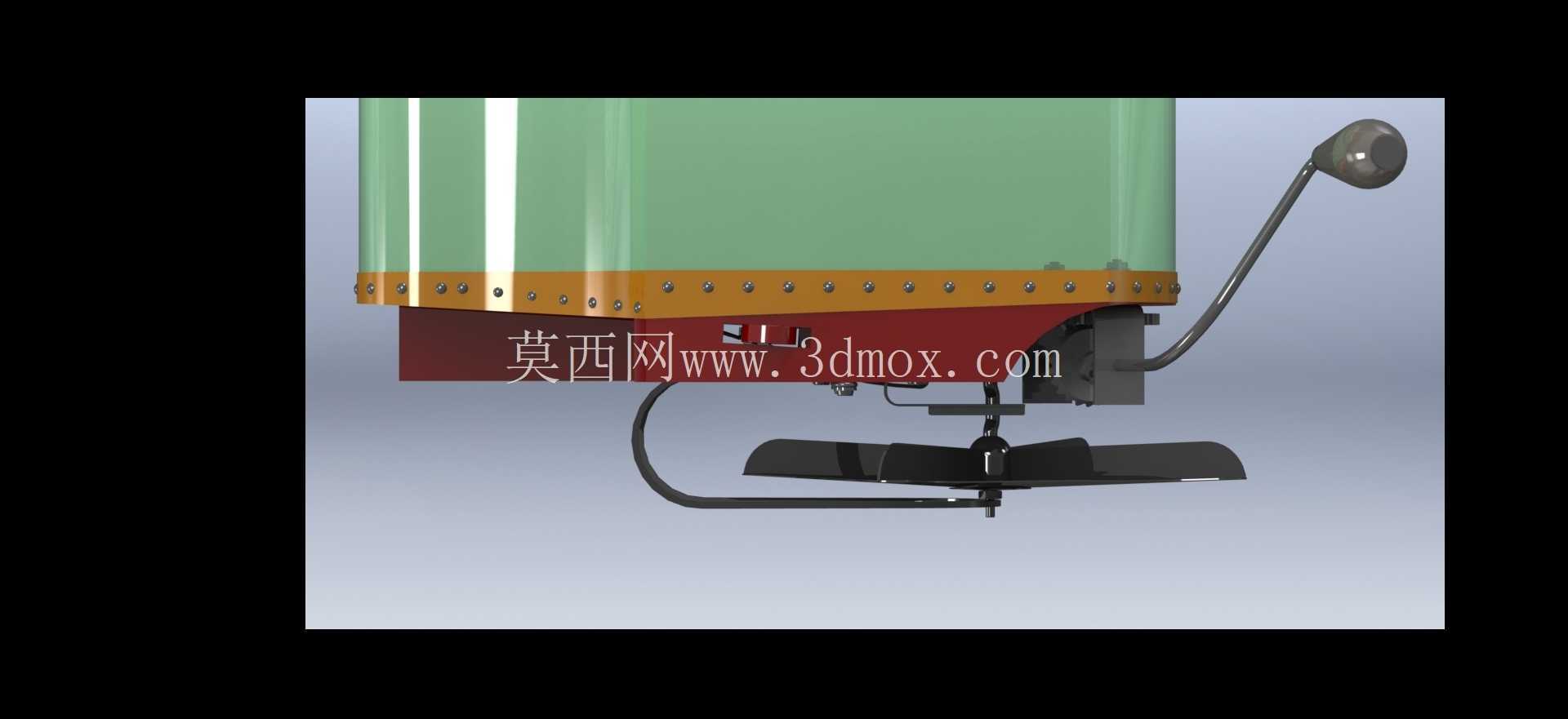

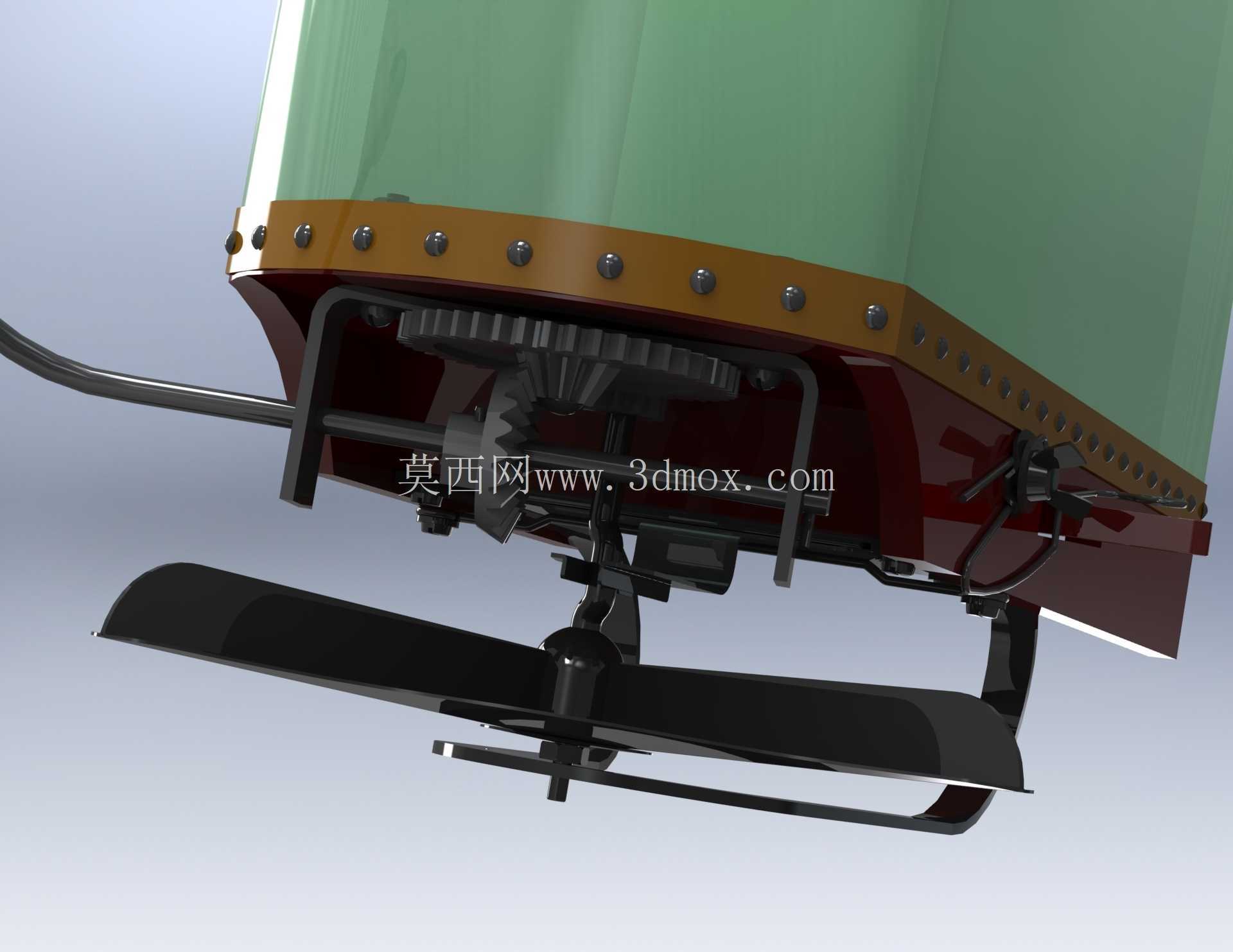

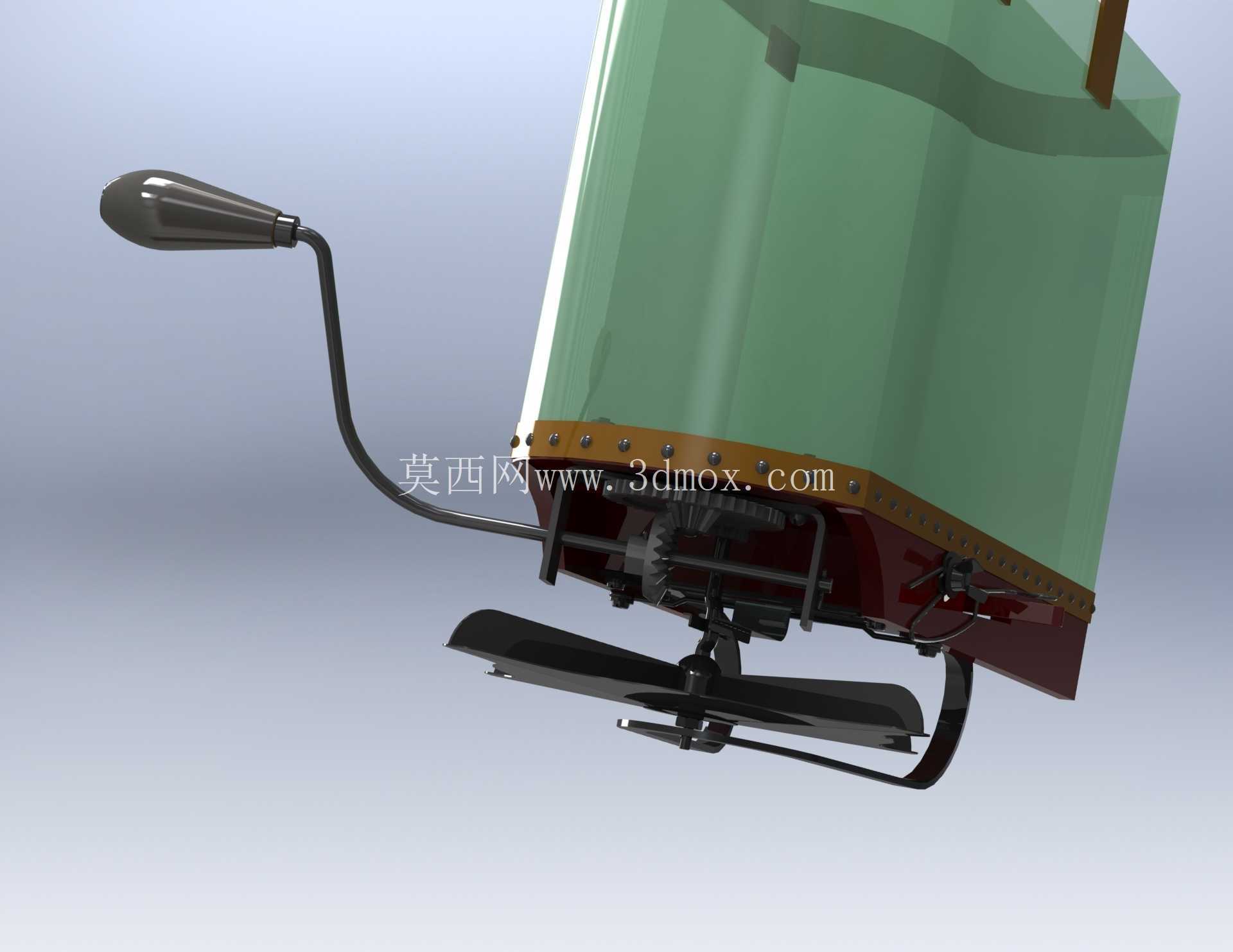

　　避免播深因手部晃动产生明显波动。侧面的弯管操作端用于控制排种动作，操作者在站位状态下即可通过手柄触发机构，将种子送入土壤对应位置。该布置把种子储存、定量排出、入土导向和地面支撑集中在一个紧凑框架内，减少了传统手工撒播或蹲位点播带来的重复劳动。从结构设计角度看，机具的核心矛盾在于轻便性与排种稳定性。上部提带需要承受料箱满载时的拉力，带体与箱体连接点应避免应力集中；箱体下部与底座之间设置承载边框，使种子重量不直接作用在薄壁围板上。排种区附近的机械构件需要兼顾运动间隙和防尘能力，种子碎屑、泥土和田间湿度都会影响铰接点动作，因此转轴、拨片和复位构件的位置应尽量远离直接落土区，同时保留检修和清理空间。底座形状按照田间压地和开孔导向需求设计，

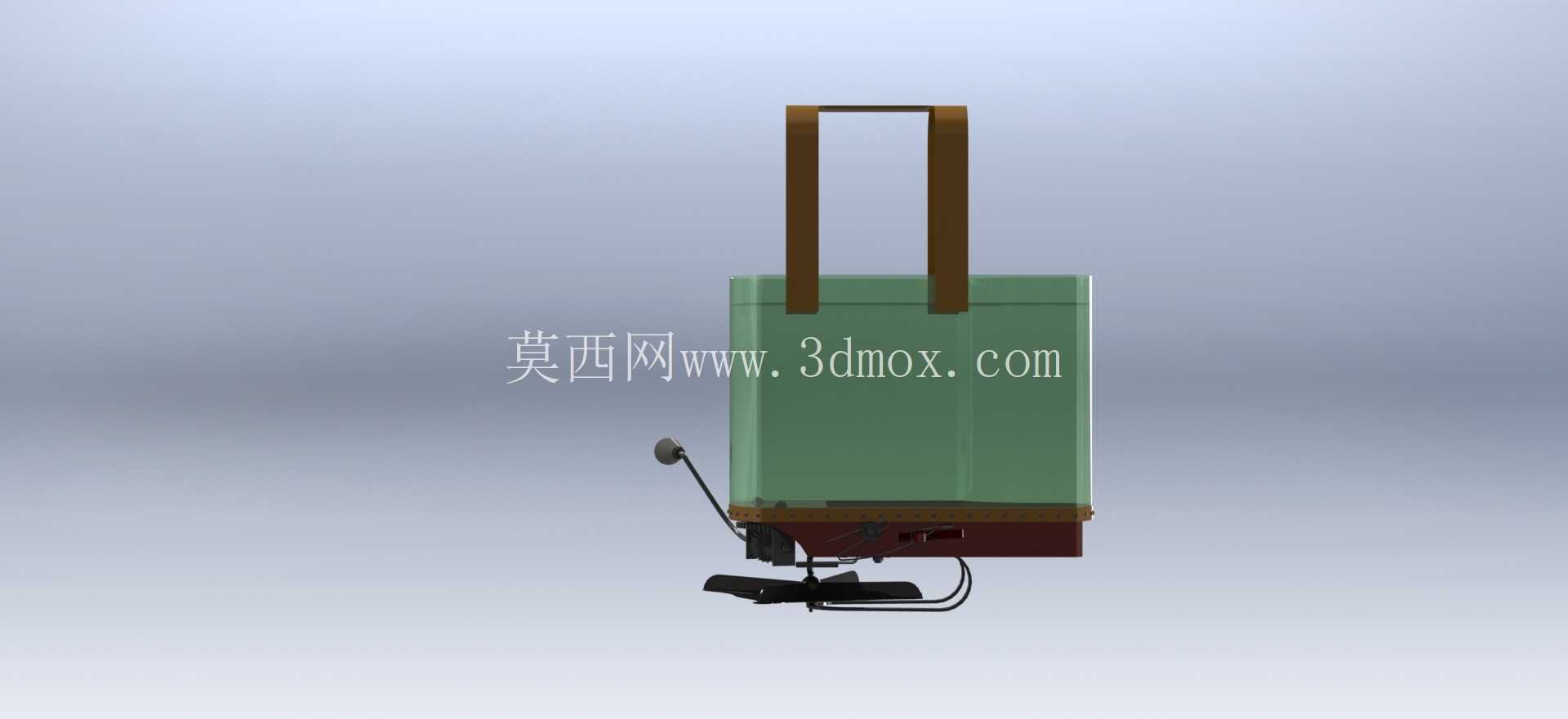

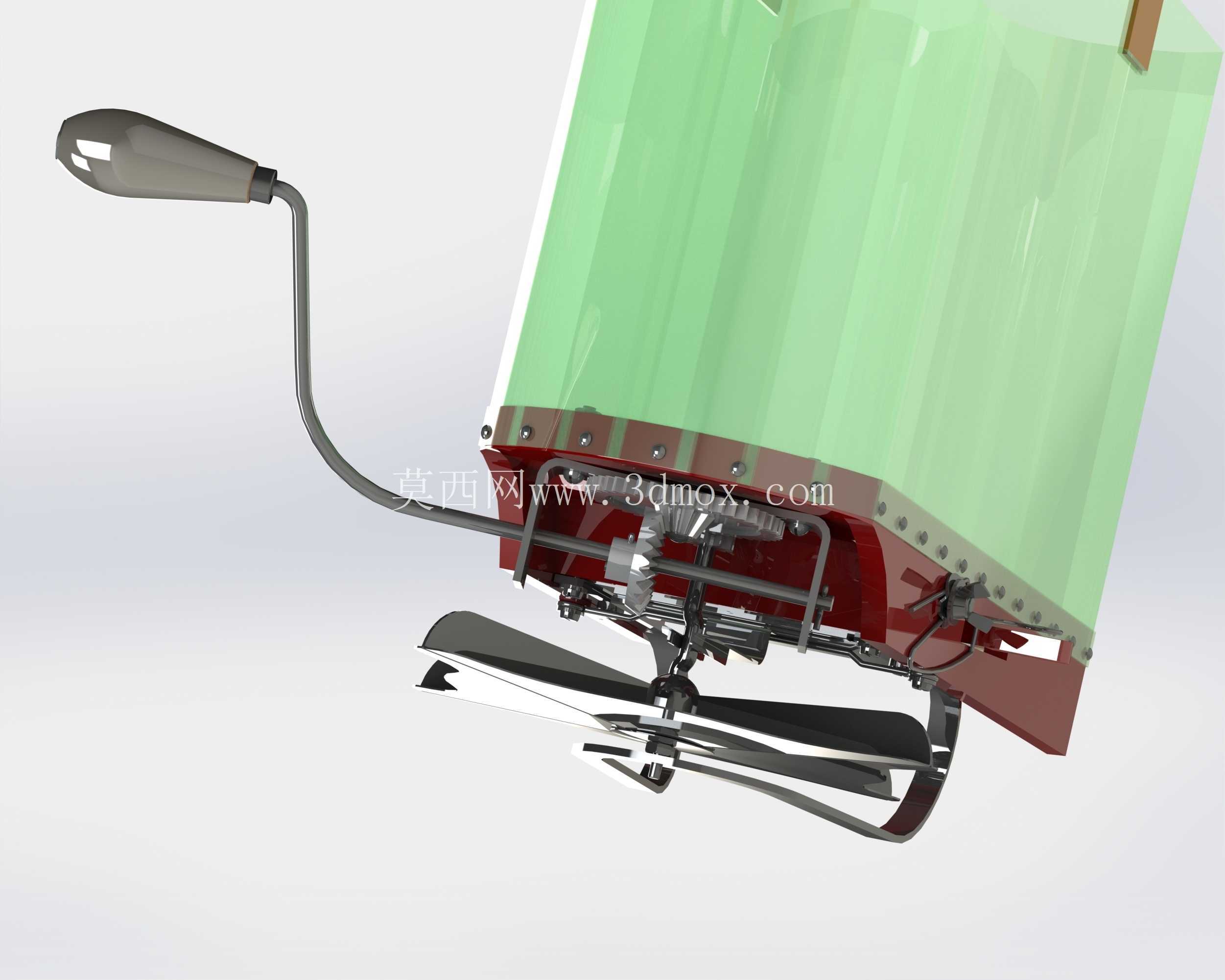

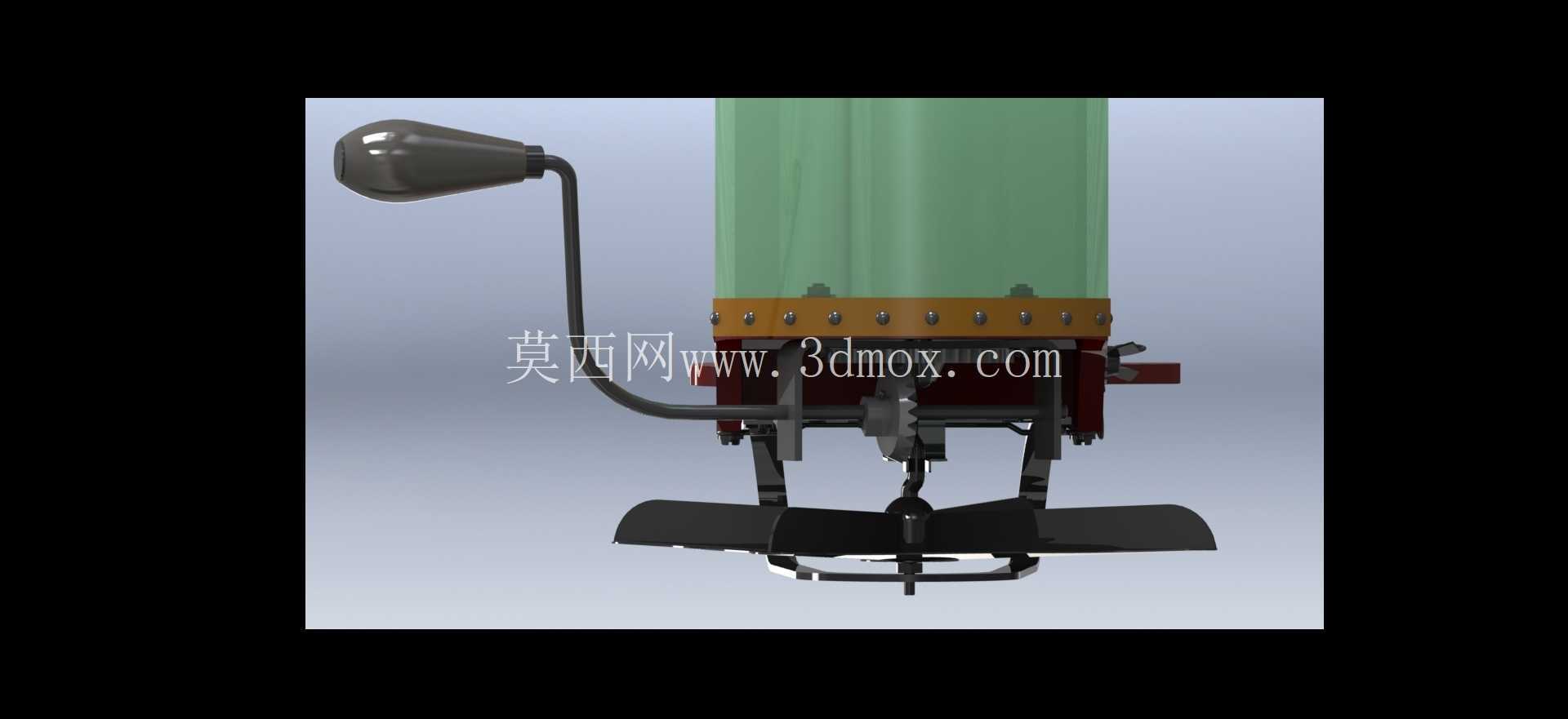

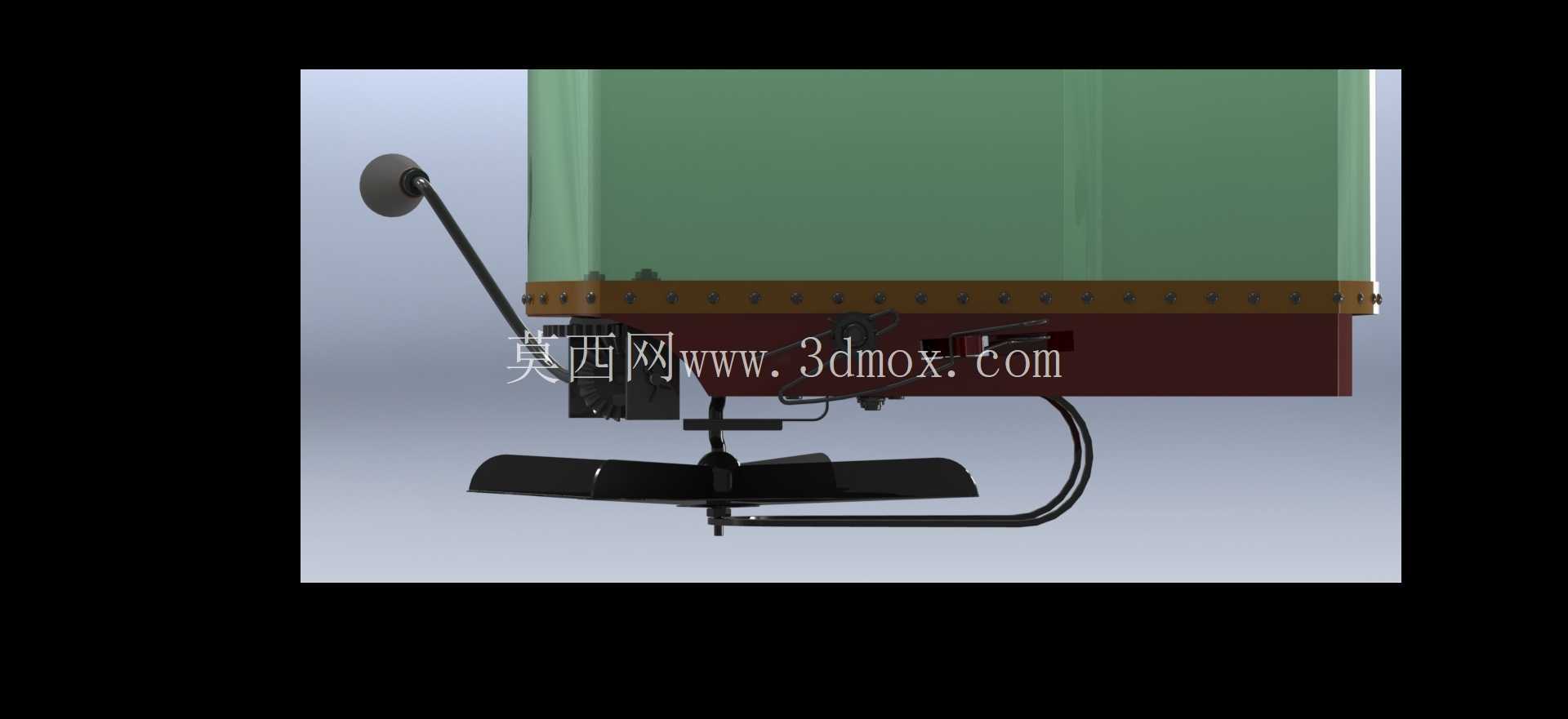

　　前缘与排种口形成相对固定的位置关系，保证每一次触发都能对应一个播种点。外形边界方面，整机高度主要由提带、料箱和下部支架构成，提带拱起后形成肩部或手部通过空间；料箱宽度控制在人体单侧可扶持范围内，避免作业时碰撞作物茎叶。下部底座宽度小于常见作物行距，便于在垄沟或苗带间移动。侧向操作手柄向外弯曲，握持端远离支架和料箱，操作者无需蹲下即可完成按压、释放和复位。安装边界上，底座与排种机构的相对高度决定播种深度，支架连接件应在保证拆装便利的同时限制工作状态下的相对转动；料箱与底部框架采用周边固定，可承受种子堆积产生的侧压。实际使用时，种子经箱体上部空间装入，在重力作用下进入底部计量构件。操作者将底座置于预定播点，压下侧柄后，

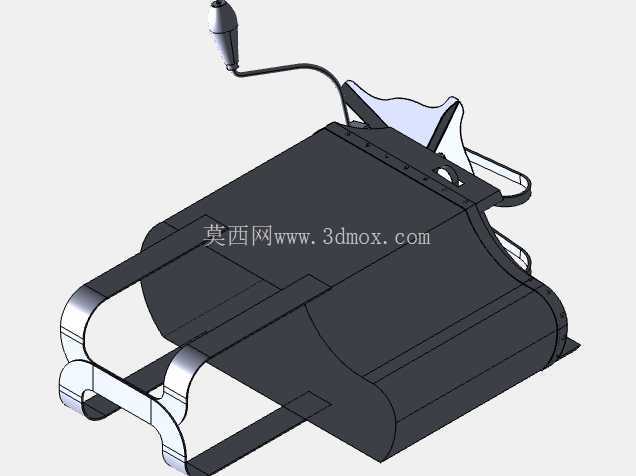

　　内部排种件完成一次定量释放，种子沿导向通道落入土中；松开手柄后，复位构件使排种件回到待料位置，下一粒或下一组种子进入计量区。该动作循环简单，适合低强度、高频次作业。对于不同粒径种子，可通过调整计量件容腔、更换排种盘或改变导向通道间隙来适配，但箱体外形和手提承载方式无需大幅改动。设计时还需考虑种子的自然休止角，箱壁不宜形成过小的过渡折角，底部收拢段应保持顺畅滑落，避免种子架桥。排种口附近要兼顾防漏种与防堵塞，间隙过小会造成大粒种子卡滞，间隙过大则可能出现连续落粒。底座入土部分应具有明确的导向面，使种子落点与地面开孔位置一致；支架弹簧或弹性复位件的力值不宜过大，否则长时间操作会增加手部疲劳，也不宜过软，以免机构回位不彻底。该三维结构完整表达了手提播种机具从承载、储料、操作到排种落地的空间关系，可用于小型农机方案评审、人工播种设备改型、排种机构教学演示以及轻量化农具开发。建模时对提带弯曲形态、透明料箱、侧置手柄、底部支撑和排种连杆关系均有呈现，能够帮助结构人员检查操作姿态、构件干涉和维护空间，也便于在后续设计中进一步评估材料选择、种子适配范围以及人机操作舒适性。
