郁金香造型等速万向传动连接头

　　这款花苞式的弧面外壳把最大外轮廓的凸起部分顺着花瓣的分瓣曲面做了顺滑过渡，三个向外延展的瓣状凸起刚好对应内部滚珠滚道的支撑位置，外壳壁厚顺着曲面弧度均匀变化，不需要额外加加强筋就能承受传动过程中的径向挤压力。安装端的法兰盘面上预留了三个均匀分布的沉头安装孔，孔位中心和接头回转轴线的同轴度在建模时就做了约束，装配时螺丝锁紧后法兰端面和对接安装面完全贴合，不会出现偏载导致的传动抖动。前端的绿色棱形插接段做了扁方配合的止转结构，和从动部件的对接孔插入后，不需要额外打定位销就能传递额定扭矩，棱面的倒角做了1.5毫米的导入斜度，现场装配时即使对接孔有轻微的位置偏差，也能顺着倒角滑入配合位，降低了一线装配的对中难度。这款仿生造型的等速传动连接构件，在结构设计阶段跳出了常规工业接头的方正壳体思路，把传动端的包容壳体做成了郁金香花苞的弧面形态，输出端则采用多面棱体的插接结构，既保留了等速接头核心的扭矩传递功能，也通过曲面包覆优化了壳体的受力分布。从车间实际落地的场景来看，这类构件最先适配的是小型自动化产线里的低负载动力传递工位，比如桌面级分拣设备的摆臂动力输出端、小型清洁运维装置的行走轮传动轴衔接处，还有教学实训台里用来演示等速传动原理的演示组件。常规的小型等速接头外壳多采用冲压焊接或者整块铣削的直筒结构，在紧凑安装空间里，直筒外壁很容易和周边的走线槽、传感器支架发生运动干涉，

　　设计过程中最先敲定的是内部传动的核心尺寸：球笼的滚珠分布圆直径参照同负载等级的标准微型等速接头选取，保证通用滚珠配件可以直接替换，后续的外壳曲面全部围绕内部滚道的位置向外偏移等距壁厚生成，花瓣之间的凹陷槽刚好给运转时的润滑脂留出了留存空间，不需要额外加装复杂的油封挡圈，在低转速、低强度的使用场景下，润滑脂可以顺着槽面回流到滚道接触区，减少日常维护的频次。很多桌面运维小设备的传动部位原本采用刚性轴直连，设备移动或者地面不平整的时候，两轴之间的微小角度偏差会直接产生别劲阻力，轻则增大电机负载电流，重则折断轴颈，这款接头的球铰结构允许两轴之间存在小角度的摆动偏差，就像文案里提到的适配地板清洁垫的运维场景，设备在不平整的地坪上行走时，

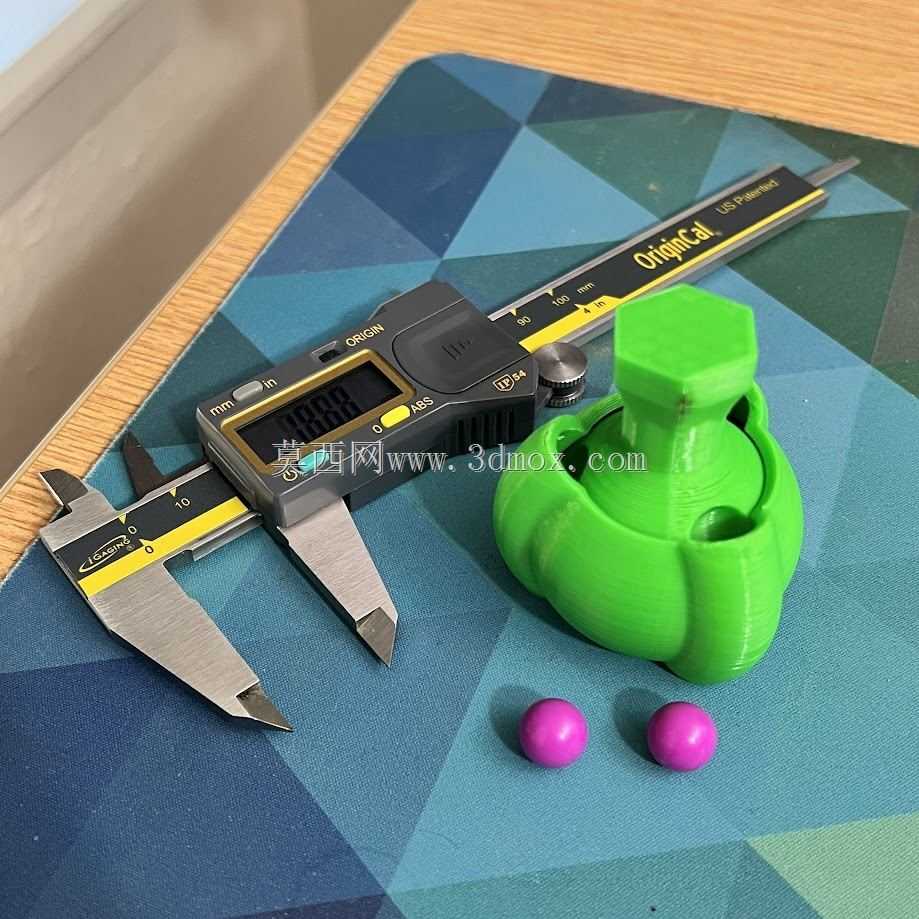

　　动力端和行走轮端的角度偏移可以被接头内部的球铰结构补偿，不会把侧向力直接传导到电机输出轴上。外壳的分瓣曲面还有一个实用的设计考量：3D打印制作样件的时候，弧面结构不需要添加大量支撑，顺着花苞的开口方向摆放打印，三个瓣体的悬垂角度都小于45度，打印完成后只需要去除极少的支撑材料就能得到完整的外壳，小批量打样的成本比整包式的直筒外壳更低。安装边界上，法兰端面到插接棱段末端的总长度控制在微型传动组件的常用行程范围内，花苞外壳的最大外径比同扭矩的金属直筒接头更小，周边预留的安全间隙只需要留出5毫米即可，不会占用过多的设备内部空间。插接段的棱面尺寸和标准的小型方轴接口兼容，不需要重新加工对接件就能直接替换原有老式接头，

　　在老旧实训设备的改造项目里，不用改动周边的安装板孔位，直接拆下旧接头对准法兰孔锁上螺丝就能完成升级。传动过程中，球铰内部的滚珠在滚道里匀速滚动，输入轴和输出轴的转速始终保持同步，不会出现普通十字万向节在有夹角时的转速波动，对于需要平稳输送小物件的分拣工位来说，传动端的转速稳定可以避免摆臂出现顿挫，让吸盘取放工件的位置精度更有保障。外壳的曲面过渡没有尖锐的外角，设备日常维护时操作人员伸手调整内部线路，也不会被棱角刮破手套或者划伤手臂，相比棱角分明的金属铣削接头，这种圆润仿生外形在人机交互频繁的教学实训场景里安全性更高。建模时所有的配合面都做了公差预留，法兰安装孔的间隙、插接段的配合公差都按照3D打印和轻型注塑的工艺特性设定，不管是采用光敏树脂打印做功能验证，还是后续开模用尼龙材料批量生产，都不需要大幅调整结构尺寸，尼龙材质的自润滑特性还能进一步降低滚珠滚道的磨损速度，延长构件在低负载工况下的使用寿命。
