塞利格S1223高升力低速翼型曲面结构

　　该翼型曲面面向低速、高升力需求的航空升力面设计，适用于水动力涡轮机叶片、往复式翼型驱动装置以及垂直起降无人机的气动外形开发。塞利格S1223翼型本身具有较明显的弯度和后加载特征，上表面前缘附近曲率变化较快，下表面在后半段形成较强的压力恢复区域，这类几何特征使其在低雷诺数工况下仍能保持较高的升力系数，适合短距起降、重载低速飞行以及对升力效率敏感的小型飞行器。

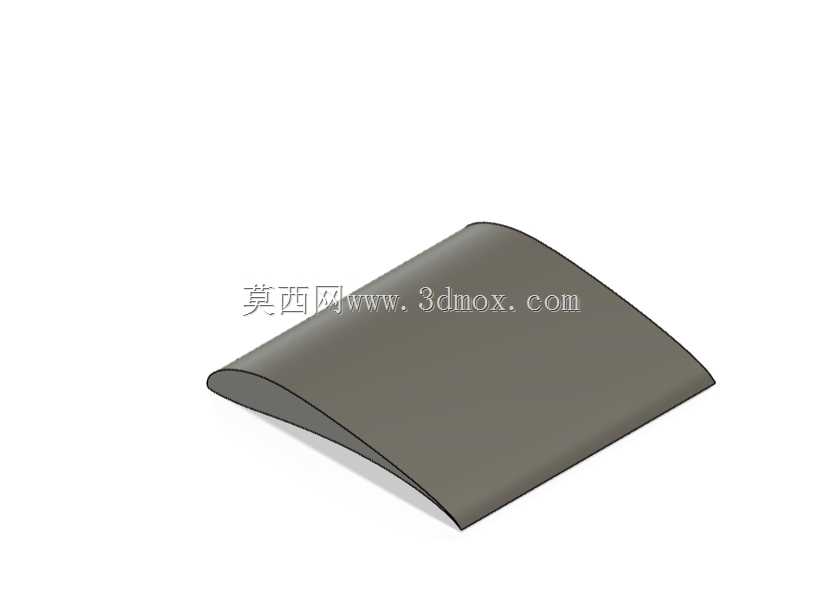

　　在实际设备布置中，翼型并不是孤立存在的零件，而是机翼、旋翼叶片、导流叶片或水动叶片的截面基准。设计时需要先确定弦向长度、展向延伸长度、扭转角分布和安装角，再将二维截面沿展向放样，形成可用于结构细化的三维升力面。该截面以20cm弦长为基础建立，跨度方向按20cm翼型截面段进行表达，边界尺寸清晰，便于在整机布局中校核机翼厚度、主梁位置、蒙皮间隙以及相邻机构的运动空间。对于垂直起降无人机而言，翼型段还要兼顾悬停转平飞过程中的来流方向变化，前缘半径、最大厚度位置和后缘闭合方式都会影响低速姿态下的气流附着。

　　从建模思路看，翼型曲面的关键不在于实体体积，而在于坐标点、样条曲线和曲面连续性。前缘区域需要保持圆滑过渡，不能出现折线或局部凹陷；上表面加速段应控制曲率峰值，避免三维放样后形成不必要的局部低压突变；后缘段则要在厚度收敛与结构可制造性之间取得平衡。若用于机翼，可在翼型内部预留主梁、翼肋、舵机线槽和蒙皮支撑空间；若用于水动力涡轮机，则需要结合叶片展向弦长变化，将截面按不同半径处的流速条件进行缩放和扭转，使叶片在工作区间内获得更稳定的环量分布。

　　安装边界方面，20cm弦长的截面可直接作为短翼段、试验叶片或缩比样机的气动基准。机翼与机身连接时，需在根部保留足够的接合面，翼型最大厚度附近通常适合布置主承力梁；后缘附近厚度较薄，适合布置舵面铰链或轻质夹层结构，但不宜承担较大集中载荷。若采用复材蒙皮，曲面法向厚度要均匀过渡；若采用3D打印或数控加工，则需关注后缘最小可制造厚度，防止薄边在装配和振动中开裂。对于水动场景，还应考虑叶片与轮毂、密封件、驱动轴之间的干涉关系，保证翼型截面在旋转半径内不与护罩或支撑结构碰撞。

　　功能特性上，这类高升力翼型能够在较低速度下提供较大升力，减少起飞滑跑距离，也能让小型无人机在有限载荷空间内获得更好的续航余量。往复式翼型驱动机构中，翼面需要在周期性摆动或俯仰变化中持续产生有效推力，因此截面形状对迎角变化的敏感性必须在结构设计阶段被充分评估。工程应用中通常会围绕该翼型开展弦向站位划分、翼肋切面生成、主梁穿装、舵面分区和表面光顺检查。曲面模型可作为CFD分析、风洞试验件加工、机翼骨架建模和叶片外形校核的基础，使气动外形与结构布置在同一几何边界内协同推进。

　　在整机集成时，还需要把翼型截面放入完整飞行包线中理解。低速大升力并不意味着所有工况都采用同一安装角，机翼扭转、翼尖减载、襟翼偏转和重心位置都会改变实际载荷分布。设计人员可依据该截面建立展向翼段，在根部加强连接结构，在中部布置主承力构件，在靠近后缘位置控制舵面间隙。这样处理后，翼型不仅是理论气动曲线，也成为能够衔接骨架、蒙皮、传动和安装接口的工程几何对象。
