现代简约单层独栋民居建筑结构

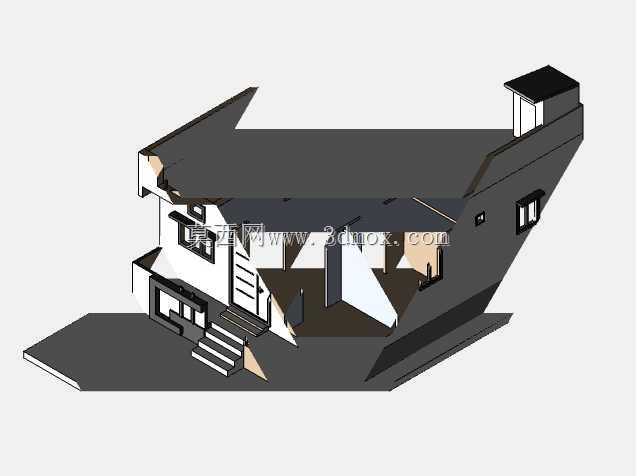

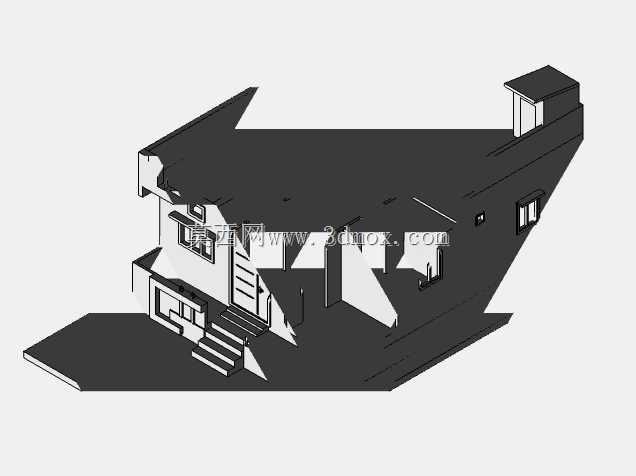

　　这套平层民居的三维结构，在落地阶段首先要锚定40英尺乘30英尺的用地红线边界，建模时先把场地硬质铺装、入户台阶的外轮廓先拉出来，再反向推建筑主体的退让距离——临路一侧预留出小型家用车的停靠回转空间，侧边留出检修通道，避免后期施工出现外墙压管线、开门碰围挡的问题。做建筑结构建模的时候，最先要理清的是屋面与墙体的荷载传递逻辑：这个户型采用平屋面加局部露台的布局，外围护墙用200毫米厚砌体的常规参数建模，内部隔墙按100毫米厚分隔，所有门窗洞口的位置先在墙体草图阶段就预留到位，窗洞上下沿的过梁支承长度、门洞侧边的构造柱位置，都要在三维结构里留出对应实体，不能只做外观面片，后续导出到施工深化环节才能直接统计墙体开洞、预留预埋的点位。

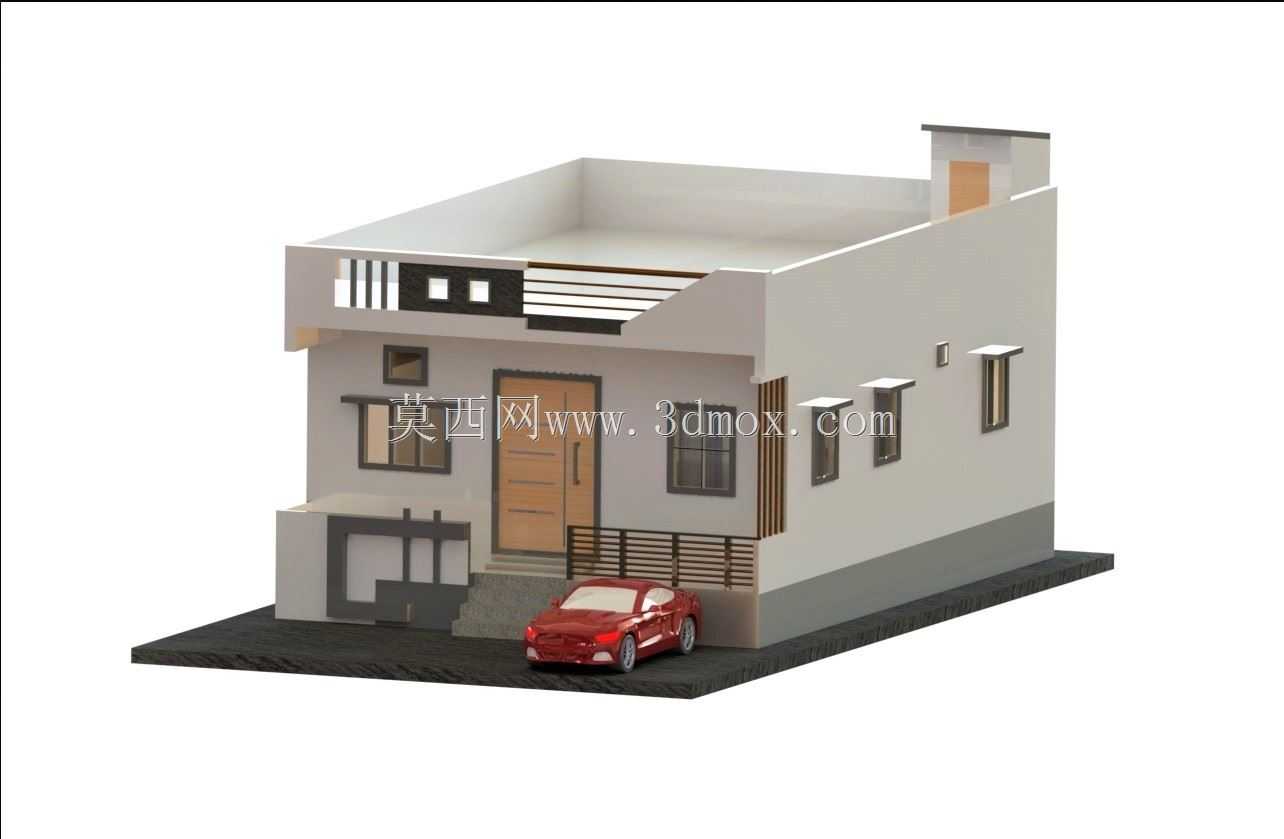

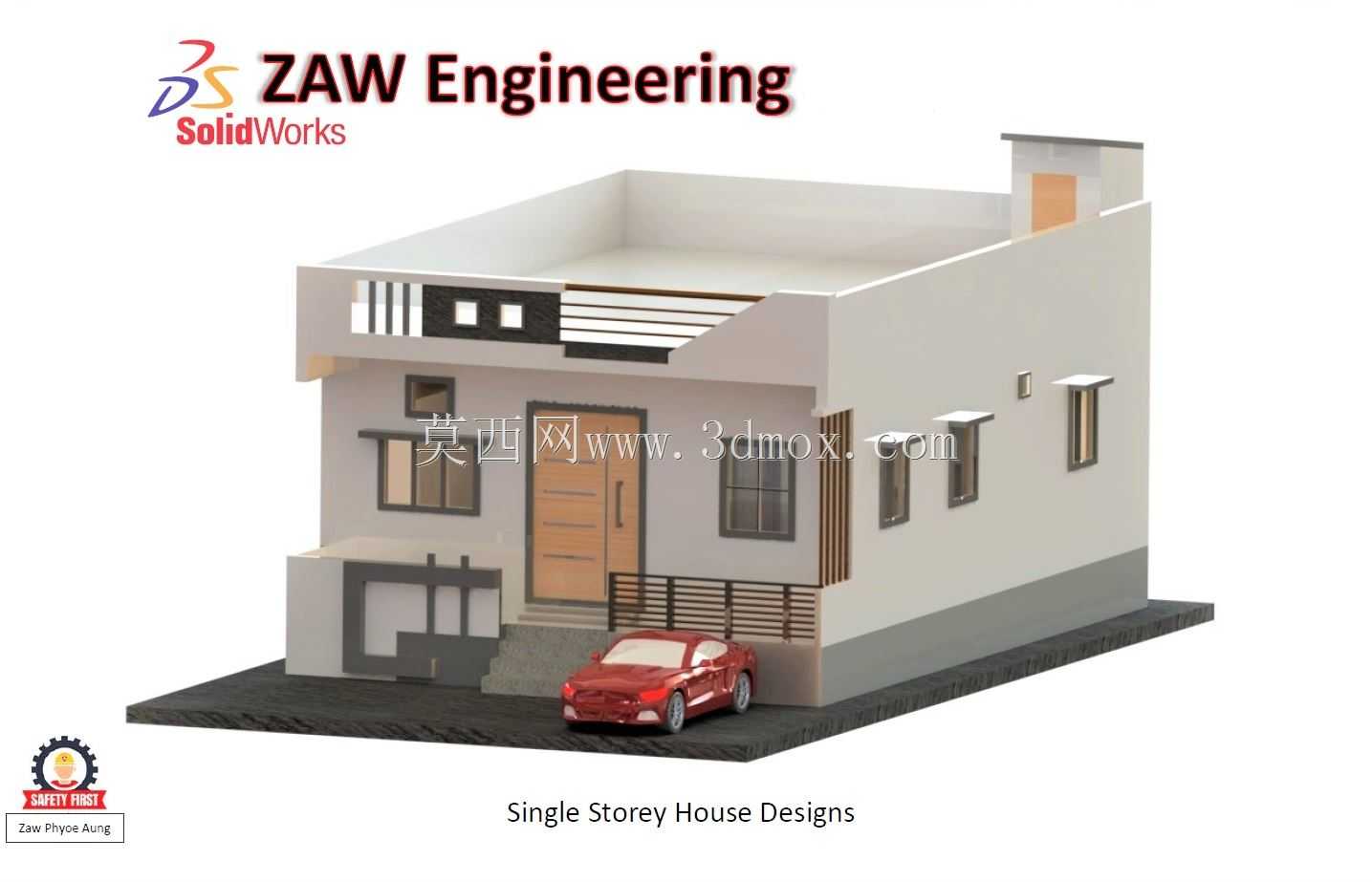

　　从实际使用场景来看，这类单层自建房适配乡村自住、城郊小型办公配套、景区临时接待点这类需求，没有竖向楼梯的交通核占用面积，所有功能区都在同一标高，老人进出、物资搬运都不用处理高差，入户门做了外挑小雨棚的结构，门侧搭配竖向格栅装饰，既遮挡正面直射阳光，也把空调外机、入户管线的检修位置藏在格栅后侧，外立面不用额外做隐蔽工程的遮挡处理。立面开窗的排布不是单纯做视觉效果：临庭院的一侧开大面宽观景窗，保证客厅区域的自然采光，侧墙开窄条竖向窗，兼顾卧室隐私和通风，所有窗套都做了外凸的小挑边，雨水顺着挑边滴落，不会长期冲刷外墙饰面，建模时把窗台的排水坡度、外窗的安装副框间隙都预留出来，现场装窗的时候不用临时剔凿墙体。入户区域的台阶做三步高差，

　　衔接室外铺装和室内地坪，台阶侧边搭配黑色金属防护栏杆，栏杆的竖向杆件间距、扶手高度都按民用建筑防护要求设定，露台周边的围护结构同样按安全高度建模，露台排水坡度往侧边雨水口找坡，屋面防水层的上翻高度在墙体节点里单独留出构造层厚度，不会出现外观建模和实际构造厚度冲突的问题。建筑底部做了通长的灰色勒脚构造，高出室外地坪一定高度，避免地面雨水溅湿外墙饰面，勒脚外侧的散水宽度和场地铺装顺接，三维建模时把散水的坡度、和建筑外墙的沉降缝位置都做了区分，后续算场地土方量的时候可以直接提取轮廓。门前停靠的家用车占位也在场地模型里做了校核，车辆停靠后，入户通道的剩余通行宽度满足两人并行、搬运小型家具的需求，不会出现开门碰到车身、转弯剐蹭外墙的情况。

　　做这类民用建筑三维结构的时候，很容易忽略的是管线的竖向排布：屋面的雨水管顺着建筑阴角布置，在模型里把管线和外墙装饰条的位置对齐，外露管线不会破坏立面的整洁感；室内的给排水管线沿垫层内敷设，因为没有上下层楼板，不用做吊顶内的管线翻弯，层高可以充分利用，不会出现管道压低净高的问题。户型内部的功能分区靠隔墙自然划分，公共活动区靠近入户门，私密休息区布置在建筑内侧远离道路的一侧，开窗位置错开邻里视线，外墙的装饰色块用黑白灰的低饱和度搭配，局部用木色饰面做入户门的视觉重点，施工时材料裁切的损耗率更低，不同材料的交接位置在三维里提前做了收边节点，不会出现现场两种饰面硬拼、缝隙不均的问题。露台的出入口设在建筑侧部的小突出间里，楼梯上屋面的检修口位置和主体结构整浇，不用后期在屋面上开洞做防水，降低了屋面漏水的隐患。整个模型的所有构件都按实际施工的拆分逻辑建模，墙体、门窗、栏杆、台阶、铺装、勒脚各自独立成体，做设计调整的时候可以单独替换门窗样式、修改栏杆高度、调整场地铺装范围，不用整体重构模型，不管是给施工方做交底演示，还是给业主展示不同饰面的搭配效果，都能直接剖切查看内部的空间尺度，核对每个房间的净面积、门窗开启后的活动范围，提前发现门开启后磕碰家具、窗扇打开和外部栏杆冲突这类细节问题。
