弹簧式制动刹车装置三维结构设计

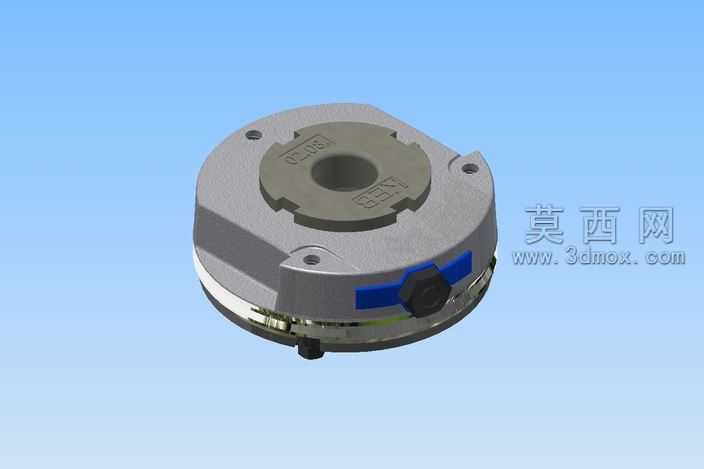

本作品为弹簧刹车制动装置的三维建模成果，建模过程中严格遵循机械制动元件的实际尺寸比例与装配逻辑，先完成各分体零件的独立建模，再按照实际装配约束完成整体组合，确保各部件的配合关系完全符合机械设计规范。建模阶段针对装置的外壳主体、中心制动盘、侧边调节旋钮、内置弹簧组件、底部密封结构分别进行参数化绘制，外壳部分采用金属质感的哑光灰材质渲染，还原铸铝壳体的表面磨砂质感，中心制动盘做了表面刻字细节的还原，精准复刻了制动盘端面的标识纹理，侧边的蓝色卡扣与黑色调节旋钮采用差异化的塑料材质参数设置，通过调整材质的粗糙度、反光度参数，区分不同部件的材质属性，让渲染效果更贴近实物的视觉表现。结构设计上，该弹簧刹车采用内置弹簧提供制动预紧力的结构逻辑，外壳为上下扣合的分体式结构，通过侧边的紧固结构实现壳体连接，中心的轴孔用于适配安装传动轴，端面的沉孔用于安装固定螺栓，侧边的调节旋钮用于调整内置弹簧的预紧程度，以此改变刹车的制动力矩大小，底部的密封结构用于阻隔外界粉尘、水汽进入装置内部，保障内部弹簧与制动摩擦结构的工作稳定性。设计过程中充分考虑了制动装置的实际使用场景，在结构布局上预留了足够的安装空间，各部件的壁厚、圆角处理都符合机械加工的工艺要求，避免出现应力集中的结构问题，摩擦接触面的平整度做了结构优化，确保制动过程中受力均匀，不会出现偏磨的情况。渲染阶段采用浅蓝色纯色背景突出装置主体，通过多角度的光源布置，清晰展现装置的外部轮廓、接口位置与细节特征，既完整呈现了产品的外观形态，也通过结构的可视化表达，清晰传递出弹簧刹车的工作原理与装配关系，可用于机械设计教学、制动方案选型参考、相关设备的配套结构设计使用。
