双支座定轴滑轮支承总成结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791157
  • 双支座定轴滑轮支承总成结构设计

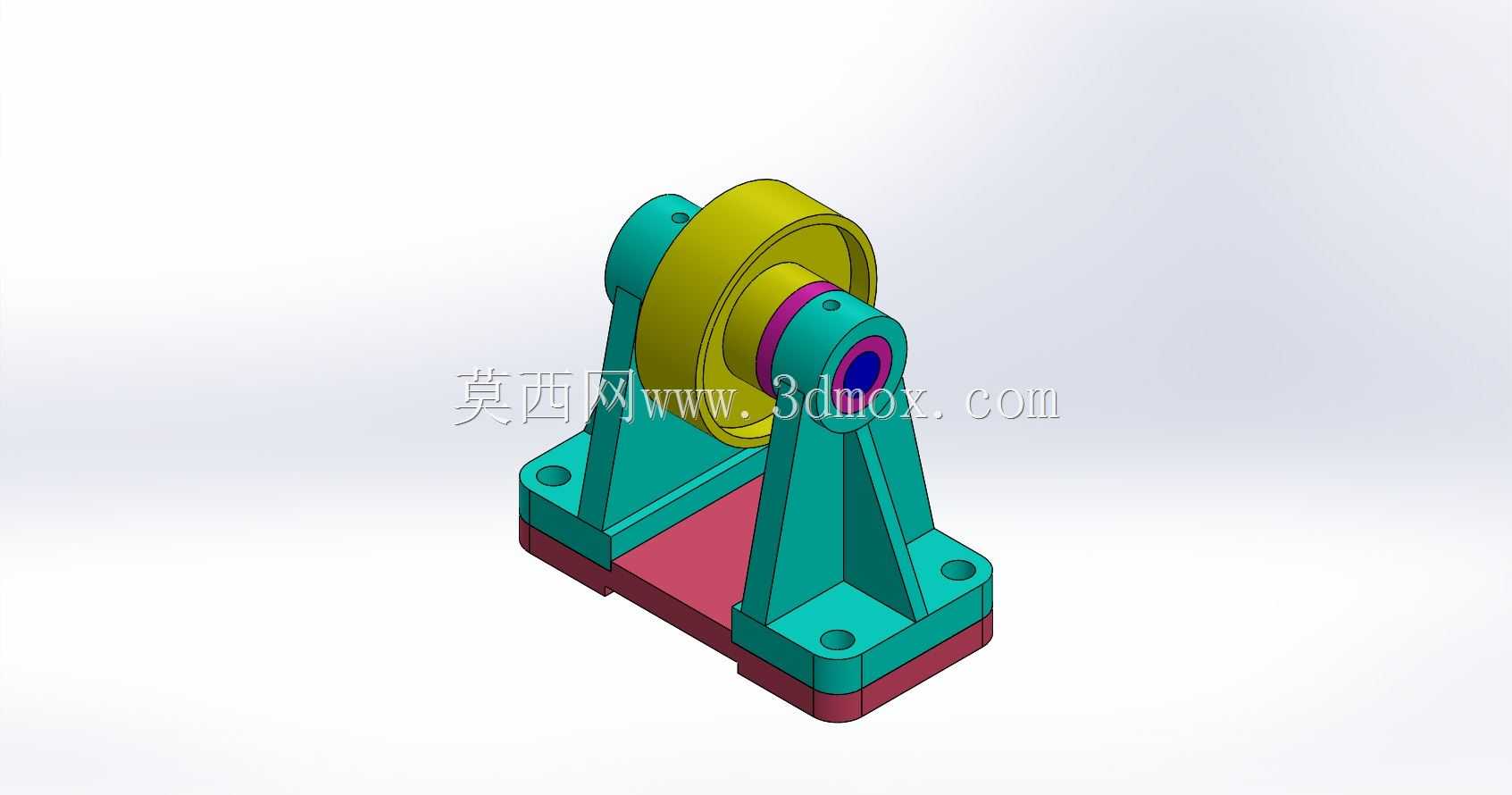

  这套滑轮支承结构在车间物料转运、小型起重牵引、流水线张紧导向、轻型吊装工位里都十分常见,核心作用是通过轮槽约束钢丝绳或者牵引带的走向,把绳索的直线拉力转化为绕轮周向的转向传动,既可以改变施力方向,也能在长距离走线场景里托住悬垂的绳段,避免绳索拖地磨损、走线偏移脱槽。整套结构采用双侧立式支座夹持轮体的布局,底部是整块一体式安装底板,底板上预留四个沉头安装孔,可直接通过螺栓固定在设备机架台面、混凝土预埋基座或者钢结构横梁上,安装时不需要额外拼配支座,现场对位后拧紧紧固件即可完成固定,底板和两侧立架之间加设了三角加强筋,在轮体承受径向绳索拉力时,筋板可以把立架受到的侧向弯矩直接传导到底板平面,避免立架受载后向外张开变形。

  从受力逻辑来看,滑轮工作时绳索包角通常覆盖轮体下半周或者侧周,绳索的张紧力会对轮轴形成持续的径向载荷,双侧支承的设计让轮轴两端都获得刚性支撑,相比单侧悬臂式滑轮架,轴的跨距受力更均匀,轴的弯曲变形量更小,长时间满载牵引下轴颈处的疲劳应力更低。轮体本身采用大直径轮缘设计,轮缘外圈加工出适配绳索直径的圆弧槽,槽面做圆角过渡,不会切割绳索外层捻股,轮体和中心轴套之间预留转动配合间隙,轮体可绕固定轴自由回转,绳索走动时带动轮体同步转动,把绳索和轮面之间的滑动摩擦转化为轴颈处的转动摩擦,牵引阻力大幅降低,绳索的磨损速度也明显减缓。

  结构细节上,两侧立架的顶部开设同轴的轴承安装孔,孔内嵌入衬套或者滚动轴承,轮轴穿过两侧支座孔和轮体中心孔之后,轴端通过轴向定位件锁定,防止轮轴在工作中沿轴向窜动,轮体两侧和支座内壁之间留出微小间隙,避免轮体转动时和支架发生刮擦。底部底板的轮廓尺寸覆盖两侧立架的整个投影范围,安装孔的孔位间距按照常规机架安装基准预留,在选型替换时,只要安装孔位、底板长宽尺寸和现场基座匹配,就可以直接替换同载荷等级的老式滑轮架,不需要重新改造安装面。

  在实际工况适配方面,这类定轴滑轮常布置在手动葫芦的导向端、皮带输送机的张紧端、车间航吊的走线转角处,当牵引绳索以不同角度切入轮槽时,双侧立架可以从两侧挡住绳索,即使绳索出现轻微跳动也不会从轮槽中脱出。设计过程中首先根据常用绳索直径确定轮槽的圆弧半径,再按照绳索的额定破断拉力换算滑轮的工作载荷,以此反推轮轴的直径、支座板的厚度以及加强筋的高度,轮体直径选取时兼顾绳索的弯曲半径要求,避免绳索绕过轮体时弯曲曲率过大导致内部钢丝疲劳断丝。整体装配完成后,轮体转动无卡滞,支座底面和安装面完全贴合,受载后底板不会出现翘曲,立架的变形量控制在允许范围内,既满足轻型牵引转向的使用需求,也方便后期拆解维护,磨损后可以单独更换轮体或者轴套,不需要整体更换整个支承架。
