框上六角异形螺纹紧固件三维设计

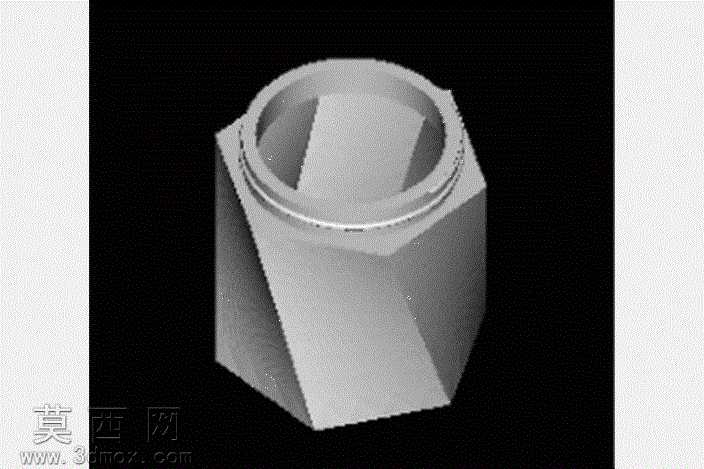

本作品为适配框体安装场景设计的异形六角螺钉三维模型，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以正六边形截面为基础拉伸生成螺钉头部基体，针对框上安装的特殊限位需求，对六角棱边做了定向斜切处理，区别于标准外六角螺钉的垂直棱边结构，该斜切面可在框体对应安装位内形成防转卡位，避免螺钉拧紧过程中出现跟转打滑的问题。螺纹部分采用反向螺纹设计，建模时通过螺旋扫掠特征生成完整的螺纹牙型，严格遵循普通螺纹的牙型角、螺距参数规范，同时在螺纹与头部衔接位置做了退刀槽结构的细化处理，还原真实机加工螺钉的工艺结构，保证模型可直接用于后续的装配干涉检查、安装模拟等工程场景。材质渲染阶段为模型赋予了哑光金属钢材质，调整材质的粗糙度、金属度参数模拟碳钢螺钉经表面氧化处理后的质感，渲染时采用侧上方主光源搭配底部补光的布光方案，清晰呈现六角头部的斜切面轮廓、螺纹牙型的细节纹理，以及头部与螺纹段衔接处的结构过渡。设计思路上跳出标准六角螺钉的通用结构限制，针对框体安装的特殊使用场景做结构定制，既保留了六角螺钉可通过常规扳手施加拧紧力矩的通用性，又通过斜切防转结构、反向螺纹的设计适配框体上的特殊安装需求，模型的所有特征均保留完整建模历史，可根据实际使用的框体安装尺寸调整六角对边长度、螺纹公称直径、螺杆长度等参数，适配不同规格的框体紧固场景，整体结构无冗余特征，建模逻辑清晰，几何精度满足机械装配、3D打印样件验证、工程演示等多场景的使用要求。
