多层立式室内空气耕作栽培架

　　这套立式多层栽培装置面向室内封闭种植场景，核心思路是把传统平面耕作压缩到竖向空间内，用框架承载、管路输送和间歇喷雾替代土壤基质。植株并不栽种在土中，而是通过定植板或悬挂结构固定根系，根部裸露或半裸露于栽培层内部，由雾化喷嘴按周期喷洒营养液，使根系同时获得水分、养分和氧气。相比水培长期浸根的方式，气雾状态能更好地解决根系供氧问题，也便于观察根区状态和控制病害扩散。

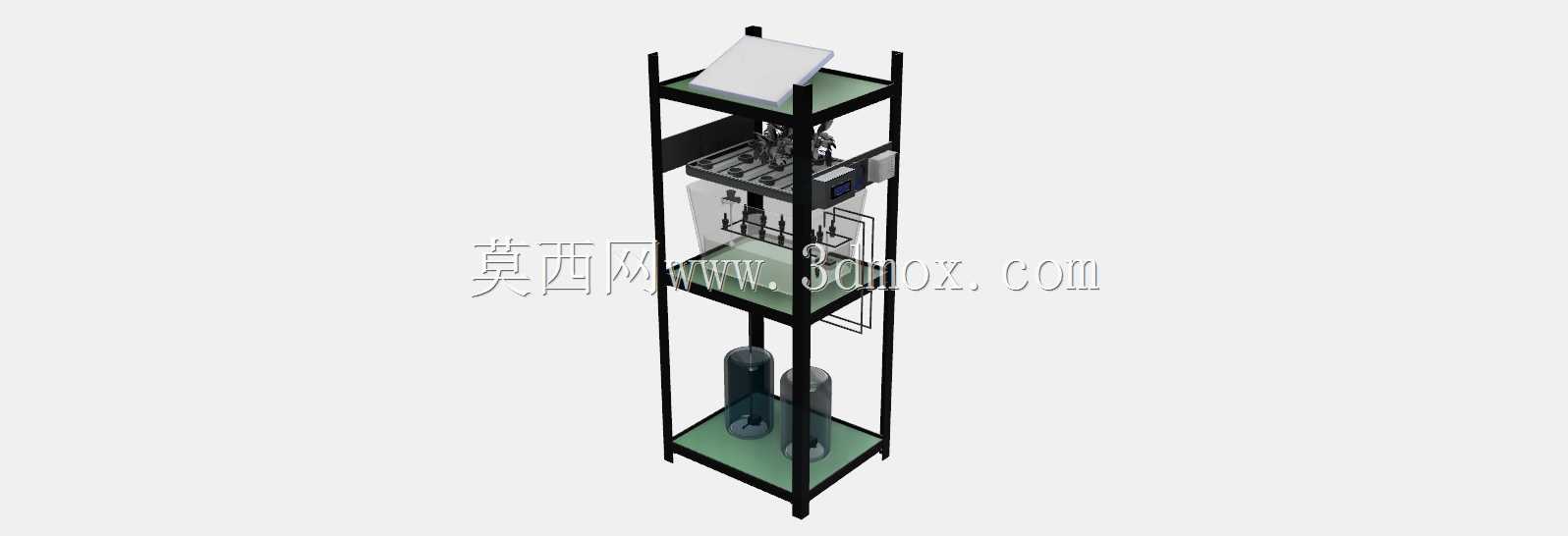

　　从结构上看，装置采用方管焊接或组装成高窄型立体框架，分层设置承托板和栽培空间。框架的细长比例适合靠墙、阳台、实验室角落或植物工厂通道旁布置，占地较小而有效栽培面积沿高度展开。层板承担定植板、植株和少量管路重量，四周留出维护与观察空间；顶部可布置补光板或控制模块，底层则集中放置储液、加压和过滤部件。这样的分区使湿区集中在下部和根区，电气控制件尽量远离喷雾扩散范围，降低受潮风险。

　　实际使用时，营养液储存在下部罐体中，经泵加压后送入竖向主管，再分配到各层支管和喷嘴。喷嘴朝向根区，形成细小雾滴；喷雾时长、间隔周期和循环次数由控制单元执行，以保证根表湿润但不形成长时间积液。回流液体可通过层板导流结构汇集后返回储液罐，形成闭环循环。管路设计需要关注喷嘴堵塞、支管压降和过滤器维护，因此在模型中保留泵、罐、阀、管路接头和分层走线位置，对后续加工装配很有价值。

　　框架设计的重点不只是承重，还包括防腐、防潮和清洁便利。栽培环境长期高湿，普通钢材表面需做喷涂、镀锌或选用铝合金、不锈钢型材；层板宜采用耐水、易冲洗的材料，并设置轻微坡度或挡边，避免积液外溢。各层高度不能按等距简单处理，而要结合作物株高、根系下垂长度、补光照射角和人工操作空间确定。底层设备区需要预留泵体拆装、补液、液位观察和电气接线位置；中层为主要栽培区；顶层若放置光源或传感器，应考虑散热和线缆固定。

　　安装边界方面，这类高窄设备在满载植株和营养液后，重心会随液位、作物生长状态变化，框架底脚需要保证支撑跨度，必要时设置地脚固定或靠墙连接件，防止误碰倾倒。竖向主管沿框架立柱布置可减少外露，但要留出拆卸接头；电缆与液路分侧走线，避免凝露水滴落到接线部位。设备周围还应保留正面操作面，用于更换植株、检查喷嘴、清洗滤网和取出储液罐；若放置在室内，地面需考虑少量滴液和冲洗水的承接。

　　建模时可按框架、层板、定植模块、喷雾管路、储液供液单元、控制盒和外围附件拆分。方管骨架用标准截面参数建立，焊接或螺栓连接位置要表达清楚；层板与框架之间的支撑件不能省略，否则后续出工程图时无法判断载荷传递路径。喷嘴、三通、弯头、软管和泵体虽然体积小，却直接决定维护频率，应保留相对位置和接口方向。罐体高度、泵体安装面、主管上升路径以及各层支管间距，都需要在三维环境中检查干涉，尤其要避免管路挡住植株取出通道。

　　该装置适合用于家庭室内种植、教学实验、垂直农业样机验证和小型植物工厂方案展示。它的价值不在于复杂机械动作，而在于把空间利用、根区环境、营养液循环和维护便利性整合在一个紧凑框架内。结构设计人员在深化时，应围绕作物类型确定层间距和雾滴覆盖范围，围绕补液清洗确定下部模块布局，围绕长期高湿环境选择材料和连接方式，使模型不仅具备外观展示效果，也能直接服务于样机制作与装配校核。
