车间双层置物工装操作台结构

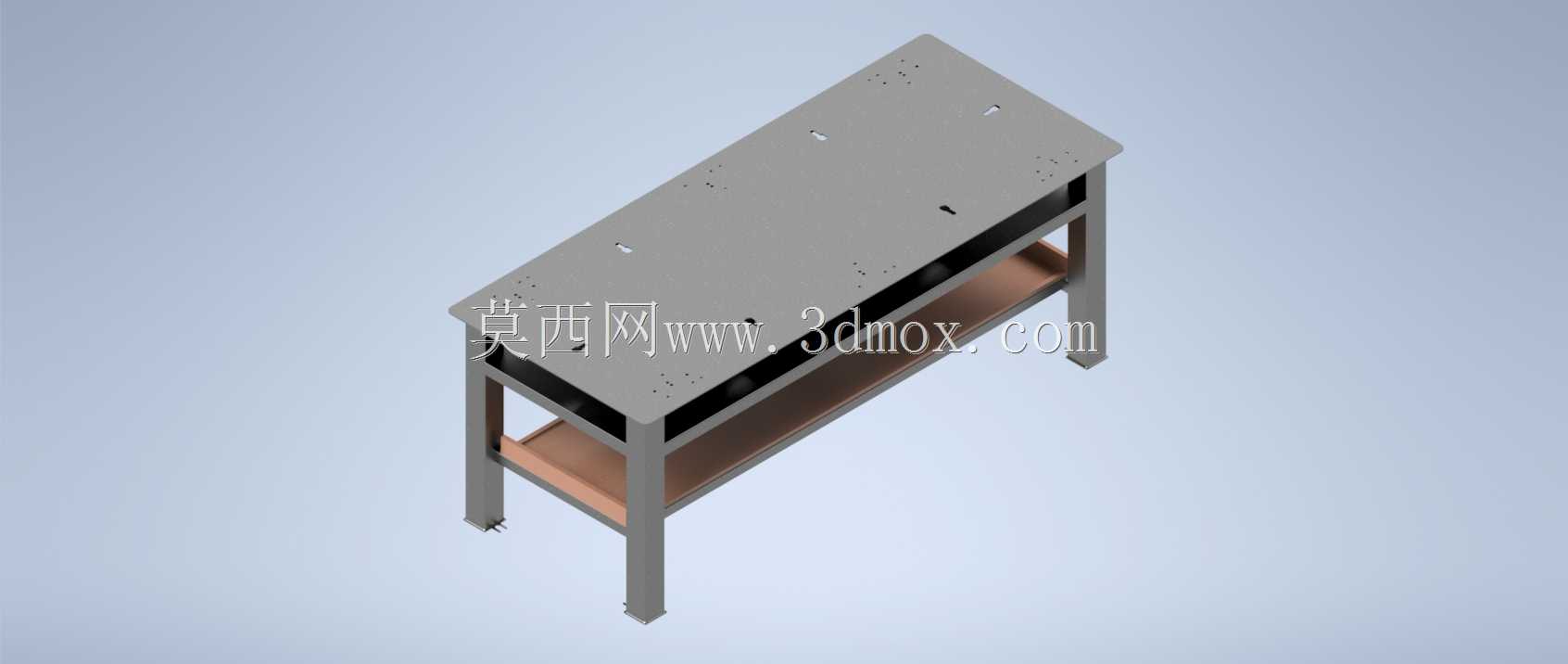

　　该结构面向机加工、装配、维修与小型工装调试场景，用于在有限工位面积内同时承担工件承托、夹具安装和工具物料暂存。现场布置时，工作台通常沿车间通道或设备旁侧安放，上方台面作为人工装配、零件检测、夹具找正和轻型压装的作业面；下层两层开放式搁板则用于放置周转盒、量具、紧固件、半成品或保养用品，使常用物件保持在操作者可直接取放的范围内，减少往返工具柜和物料架的时间。整体采用矩形钢管焊接框架，四条立柱从地面连续延伸至台面下方，形成稳定的竖向传力路径。立柱底部设置可调支脚，可在不平整地坪上通过螺纹调节高度，使台面保持水平；支脚与地面接触面积较小，安装时应确认地坪承载能力，并在重载或频繁冲击工况下增加垫板，避免局部压陷。台面为整块钢板结构，

　　表面预留多组安装孔和槽位，孔位分布兼顾夹具固定、定位销安装和挡块布置。设计这些孔位时，需要结合台虎钳、焊接定位架、气动夹紧器或检测辅具的底座尺寸，保证夹具能够在台面纵向不同区域灵活固定。台面边缘与框架之间采用焊接连接，焊接区域应在建模时保留足够的搭接尺寸，便于工厂按板厚选择角焊缝高度。台面下方设置黑色挡板或加强区域，既可增强台面抗弯刚度，也能阻挡小件、切屑或工具从后侧滑落。两层搁板采用平板式结构，前后由框架横梁承托，左右与立柱连接，形成类似浅槽的置物空间。搁板边缘设置折边或限位结构时，物料箱在推拉过程中不易越位；若现场存放较重工件，应重点校核搁板横梁的挠度，避免中部长期受力后产生明显下弯。搁板高度不宜盲目均分，下层可放置较高箱体，

　　中层适合频繁取用的轻型物料，具体净空应根据标准周转箱高度和操作者弯腰取件范围确定。从外形边界看，该工作台为长条形布置，长度方向适合单人或两人协同作业，深度方向控制在手臂可及范围内，保证操作者不用过度前倾即可触及台面中部。框架宽度方向外轮廓应与台面尺寸协调，立柱尽量靠近台面四角，减少台面悬臂长度。台面高度需结合站立作业、工件重量和常用夹具高度确定，过高会增加抬臂负担，过低则影响焊接、装配和检测姿态。建模时可将台面、立柱、横梁、搁板和可调支脚拆分为独立零件，焊接件保留统一材料属性，可调件单独表达螺纹调节行程。装配关系中应明确立柱与横梁的共面、贴合和孔位对齐关系，台面安装孔建议按阵列特征建立，便于后期修改孔距或增加夹具接口。

　　对于需要出工程图的场景，还应补充焊接符号、打磨要求、板厚规格和装配后平面度要求。结构细节上，立柱与横梁交接处不宜只依赖单道角焊缝，重载工位可在内角增加三角加强筋，以抵抗台面上偏载造成的扭转。台面开孔后会削弱局部截面，孔边应避免过于靠近台面边缘，关键夹具固定区域可在台面下方补焊加强板。搁板与横梁连接时，若采用螺栓固定，应预留拆装孔；若采用焊接固定，则要控制焊接热变形，防止搁板表面起伏影响物料平稳放置。该工作台不适合承担大型冲压、锻造或重型切削任务，但其开放下部空间、规则孔系和双层置物能力，使它在维修班组、装配单元、实训车间和小批量生产线上具有较强适应性。实际选型时，可依据工位最大工件重量、夹具底座尺寸、周转箱规格和车间通道宽度，对管厚、板厚、层距及支脚调节量进行参数化调整，从而在刚度、重量和制造成本之间取得平衡。
