二级同轴式齿轮减速器全套工程设计

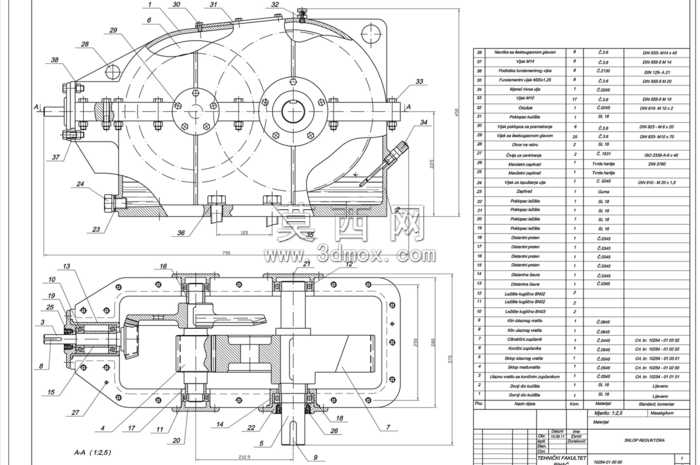

本套设计为二级同轴式圆柱齿轮减速器，整体采用三维参数化建模方式完成全零件构建与总装设计，建模过程严格遵循机械设计规范，对每一个零件的尺寸公差、形位公差、装配间隙都做了精准的参数化约束，确保模型可直接对接工程生产环节的图纸输出需求。建模阶段首先完成传动核心部件的构建：针对两级传动的直齿圆柱齿轮，通过参数化齿廓生成方式精准绘制渐开线齿形，保证齿面啮合精度，同时对齿轮的轮毂、键槽、倒角、退刀槽等工艺结构做了完整还原，匹配轴类零件的装配要求；两根传动轴分别对应高速级输入与低速级输出，轴上的轴肩定位、键槽位置、轴承安装位、密封件配合位都按照标准件选型尺寸做了适配，确保轴承、轴套、密封圈等标准件可直接调用标准库完成装配。箱体部分采用剖分式结构设计，建模时重点还原了箱体的轴承座孔、加强筋、观察窗、油标尺安装孔、放油孔、定位销孔、连接螺栓孔等结构，对箱体壁厚、安装法兰厚度、加强筋排布都做了符合刚度要求的结构设计，既保证箱体承载时的结构强度，又兼顾轻量化设计需求。装配过程采用自下而上的装配逻辑，先完成轴系组件的子装配，将齿轮、键、轴承、挡油盘、轴套依次装配到对应轴上，验证轴上零件的轴向定位与周向固定可靠性，再将轴系组件装入箱体，依次装配箱盖、端盖、密封件、连接螺栓、定位销、观察盖板、油标尺、放油螺塞等附属零件，全程做干涉检查，对存在装配干涉的位置及时调整零件尺寸参数，确保所有零件装配到位无运动干涉。渲染阶段对不同材质零件做了区分：齿轮、轴类传动件采用调质钢材质，赋予金属哑光质感，箱体采用铸铁材质，还原铸铁件的粗糙哑光表面效果，端盖、螺栓等标准件采用发黑处理的金属质感，密封件采用橡胶材质效果，通过材质区分清晰展现不同零件的功能属性。设计思路围绕二级减速的传动比分配展开，将总传动比合理分配给高速级与低速级齿轮，保证两级齿轮的承载能力匹配、浸油润滑深度合理，同时同轴式的布局设计让输入轴与输出轴处于同一轴线，大幅缩小了减速器的整体安装空间，适配对安装轴向尺寸有要求的传动场景，整体结构兼顾传动效率、运行稳定性、装配便利性与后期维护便捷性，可直接作为机械传动系统课程设计、工业减速装置选型参考的完整三维设计方案。
