155mm长平面刨削刀片结构设计

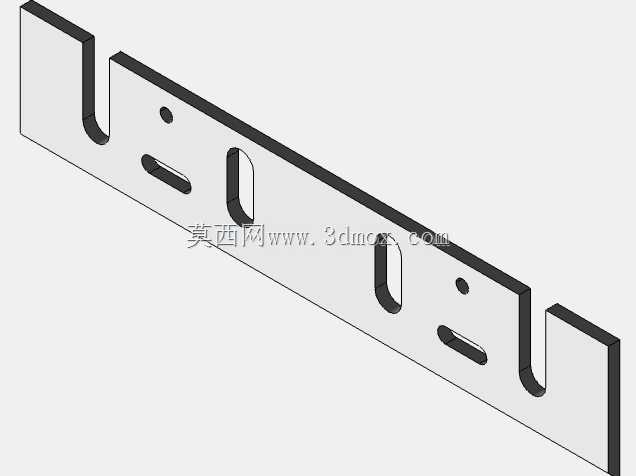

　　这款平面刀片整体呈长条形薄板结构，外形长度方向尺寸为155mm，宽度方向32mm，板厚仅3mm，属于典型的薄型切削刃具，在木工平刨、小型金属刨床以及自动化修边工位中承担连续刮削、定厚刨平的工作。从三维结构上看，刀片本体沿长度方向对称布置，两端各开设一个开口式U型卡槽，卡槽直接贯通板边，这种开口结构的核心目的是让刀片在刀轴压块上实现快速装夹与侧向滑入，无需从螺栓端部整套拆卸，换刀时松开压块即可沿槽口方向抽出刀片，对产线高频换刃场景十分友好。

　　刀身中部沿长度方向分布两组长圆形腰型孔，腰型孔的长轴与刀片长度方向保持一致，预留了沿长度方向的微调行程，安装时压刀螺栓穿过腰型孔，刃口伸出量可以在小范围内连续调整，补偿多次重磨后刀片宽度方向的损耗，避免刃磨几次后因孔位固定无法对齐切削圆而报废。腰型孔与端部U型槽之间还布置了两个小圆孔，小圆孔一方面作为定位销孔，与刀辊上的定位凸台配合，限制刀片在高速旋转时的横向窜动；另一方面在部分压块结构中可穿入止动螺钉，分担切削冲击带来的剪切载荷，防止螺栓松动后刀片移位。

　　设计这类薄刀片时，首先要平衡刚性与刃口暴露量。3mm的板厚在155mm的跨度下属于偏薄规格，若刀身无孔整板制作，虽然刚性更好，但装夹点位集中在两端，中部在高速刨削时容易因木材节疤、金属硬点的冲击产生微颤，在工件表面留下波纹刀痕；而中部增加腰型安装孔后，压块可以在刀片中段增加压紧点，把155mm的悬空跨距分割成数段，每段压紧间距控制在四十毫米左右，薄板的固有频率随之提升，颤振边界明显后移。开孔位置刻意避开了刃口侧的应力带，所有孔边与刃口直线之间保留足够的实体宽度，防止淬火后孔边应力集中引发裂纹。

　　刃口沿刀片长侧整条成型，为平直切削刃，工作时随刀轴高速旋转，对工件表面进行连续铣刨式切削。两端的U型槽开口朝向与刃口垂直，装夹后槽的圆弧底贴合压块螺栓圆柱面，承受切削时的主进给力，圆弧过渡避免了直角槽口在反复夹紧力下的应力撕裂。刀身上所有孔位均做了等壁厚校核，腰型孔两端半圆与直段相切，没有突变截面，热处理变形时孔位周围的应力分布均匀，薄板淬火后的平面度更容易控制。

　　在实际设备适配中，这类刀片多用于轻型平刨床的刀辊，安装时多片刀片沿刀辊圆周均布，每片刀片通过U型槽与腰型孔共同固定，调整所有刀片的刃口处于同一回转半径，即可保证刨削后工件表面平整。32mm的刀片宽度给多次重磨留下了充足余量，每次刃磨仅磨去刃口侧零点几毫米，配合腰型孔的调节行程，刀片的可重磨次数远高于固定孔位的窄刀片。3mm的厚度则控制了刀片整体重量，降低刀辊高速旋转时的不平衡量，动平衡调校更容易，同时薄板刃磨后的磨削量小，磨刀耗时短，适配家具制造、木线条加工、塑料板材修边等大批量连续生产工况。

　　建模过程中需重点还原薄板的等厚特征、各孔位的相对位置以及U型槽的开口贯通关系，刃口侧的长边保持直线度，所有孔边倒角与压块避让间隙都要在装配中校验，确保刀片装入刀辊后压块完全贴合刀面，螺栓锁紧时不会出现局部翘曲。
