交流稳压配套环形电感安装支架结构

　　这套结构面向交流稳压回路中的磁环类电感元件，核心由环形磁芯绕组、两侧立式支撑板以及一体式钣金安装底座组成，常见于小功率稳压电源、测试电源柜、工控配电单元和电子电工实验平台。现场使用时，磁环绕组承担滤波、限流或储能作用，钣金底座则把元件可靠固定在机箱底板、安装梁或绝缘衬板上，避免设备运输振动、长期热循环和维护拆装过程中出现绕组晃动、引脚受力或绝缘磨损。

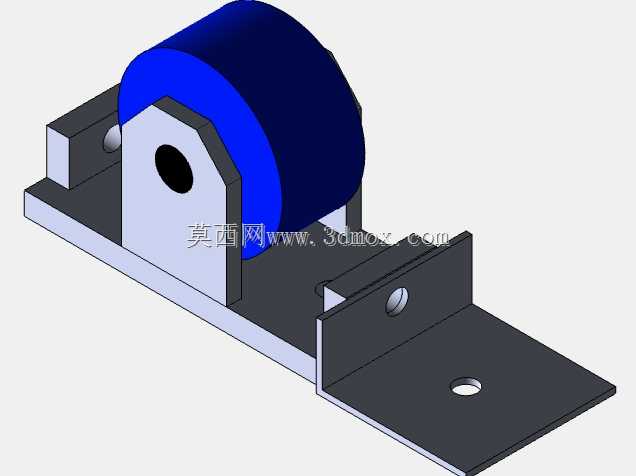

　　从布置方式看，环形磁体横向架在两块立板之间，磁环轴线与底座长度方向垂直，绕组外圆被蓝色绝缘包覆层完整覆盖，既保留环形元件漏磁小、绕组耦合紧密的优势，也让外露金属部分集中在支架区域。两侧立板并非简单直板，而是采用折弯成型的承托结构：靠近磁环的一侧开出圆弧避让面，与磁环外圆形成稳定支撑；板面上的圆孔可作为定位、穿线或辅助固定位置，立板下部与底板通过折弯和紧固关系连接，形成能够承受侧向力的门形支撑。

　　底座采用长条钣金展开思路，前端为较宽的平板安装区，设置沉孔或通孔，用于螺钉固定；中段向上折弯形成竖向挡边，挡边上的孔位可参与线束约束、辅助接地或与相邻隔板定位；后端保留窄长支撑面，与前侧安装面共同构成多点接触边界。这样的轮廓不是为了追求外观造型，而是为了在有限机箱空间内同时满足三个工程条件：一是让磁环底部与安装面保持足够空气间隙，减少金属底板对磁场和散热的影响；二是让固定螺钉远离绕组包封，防止装配工具划伤绝缘层；三是通过折弯边提高薄板刚度，在不增加材料厚度的情况下抑制底座翘曲。

　　建模时需要重点控制支架的折弯半径、孔边距和立板间距。立板间距决定磁环轴向夹持位置，过紧会压迫包封材料，过松则会使磁环在冲击工况下产生位移；圆弧承托面的高度应使磁环中心略高于立板安全边，避免绕组与锐边直接接触。底座前端开孔区域要预留螺钉头和垫圈空间，孔中心到底板边缘的距离需满足常规螺丝刀或电动批头操作范围；中段竖边的高度则要兼顾磁环下方走线空间和整体安装高度，不能与电容、接线端子或散热片发生干涉。

　　在实际选型中，这类结构适合安装方向明确、维护频次较低的电源内部工位。磁环被抬高后，周围空气可沿环体轴向和径向流动，自然散热路径比直接贴板安装更顺畅；支架两侧形成的开放空间也便于观察绕组温度、包封状态和接线端位置。若设备处于强振动环境，可在底座与机箱之间增加绝缘减震垫，并把前孔、侧孔与定位面配合使用，使剪切力不再全部由摩擦承担。

　　结构细节上，钣金件的边缘应避免裸露锐边，尤其是靠近绕组和导线的折弯边，需要在工艺上采用去毛刺、折弯包边或增加绝缘护套。立板与底板之间的连接面要保持足够接触面积，若采用螺钉连接，应在模型中明确垫圈压覆区域；若采用焊接或铆接，则需在三维状态下检查焊点、铆点与磁环外包封之间的安全距离。磁环前方和侧方留出的操作间隙，还能让产线人员在总装时先固定支架，再完成绕组引线整理，减少先装磁环后锁底座带来的工具干涉。

　　整体外形呈长条形低重心布局，安装边界主要由底座最外轮廓、磁环顶部圆弧和两侧立板宽度决定。设备布局时，宽度方向需预留磁环半径与包封公差，高度方向需计入支架厚度、磁环中心高以及上方线束弯曲半径，长度方向则要覆盖前端固定孔、中段折弯挡边和后端承托面。该结构把环形电感的绝缘包覆、机械夹持、底板固定和走线避让整合在同一套钣金方案中，便于在稳压电源设计中直接进行空间校核、钣金展开和装配干涉检查。
