参数化空间桁架建筑网格支撑框架

　　该结构以连续空间桁架为基本承载语言，杆件沿建筑外表面形成双向交叉网格，并在端部、转折边和开口边界处加密布置，使立面围护、屋面承载和侧向抗风体系能够在同一套几何逻辑中完成。与传统梁柱框架相比，这种网格框架把弯矩较多地转化为杆件轴力，材料利用更充分，适合大跨度展厅、交通站房、景观廊道、异形雨棚和轻量化装置的骨架设计。

　　实际工程中，框架外侧可承接玻璃、金属板、膜材或装饰格栅，内侧则为机电管线、照明灯具、检修通道和吊顶连接件提供附着点。网格节点不仅是几何交点，也是荷载传递的关键位置：屋面竖向荷载通过斜杆向边梁和支座扩散，风吸、风压及地震作用则沿连续桁架路径传递至下部基础。端部封闭段采用较密的边框和三角化布置，可限制开口处变形，避免薄壳式网格在边界出现局部翘曲。

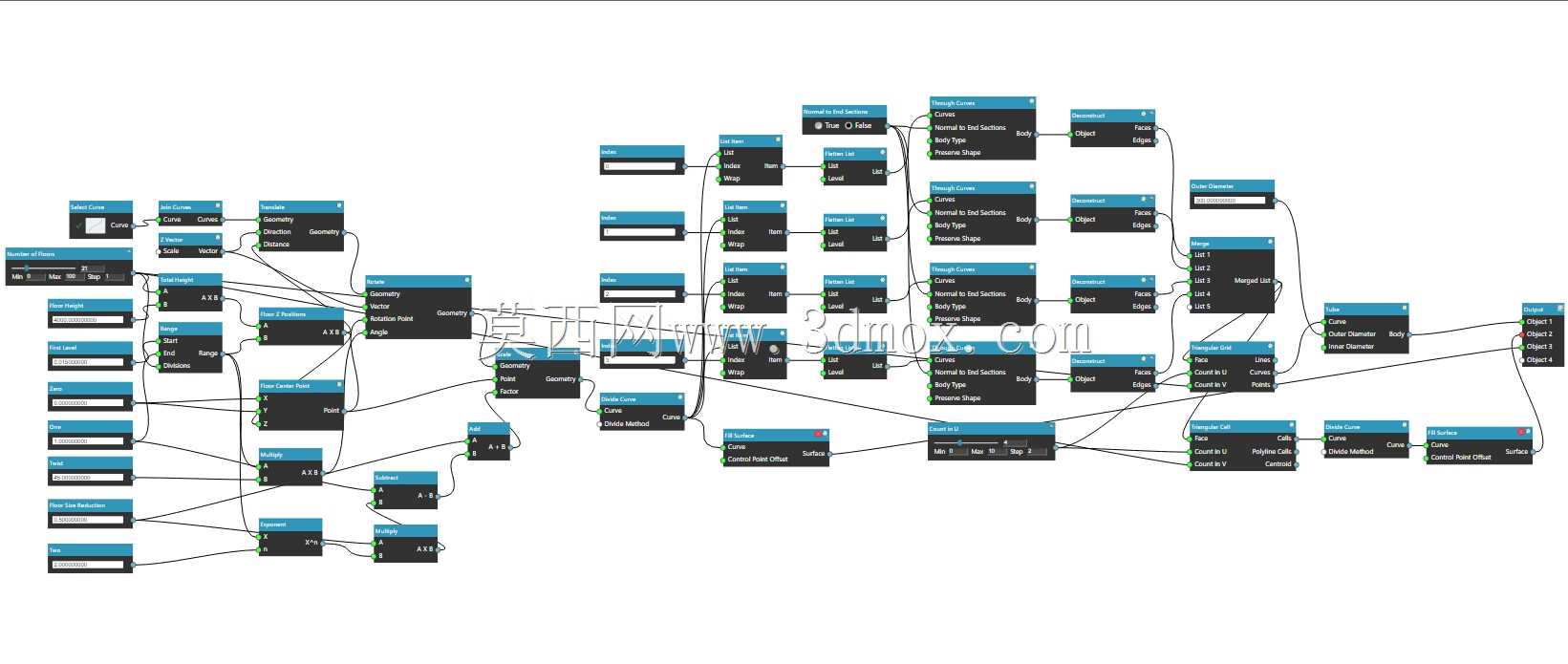

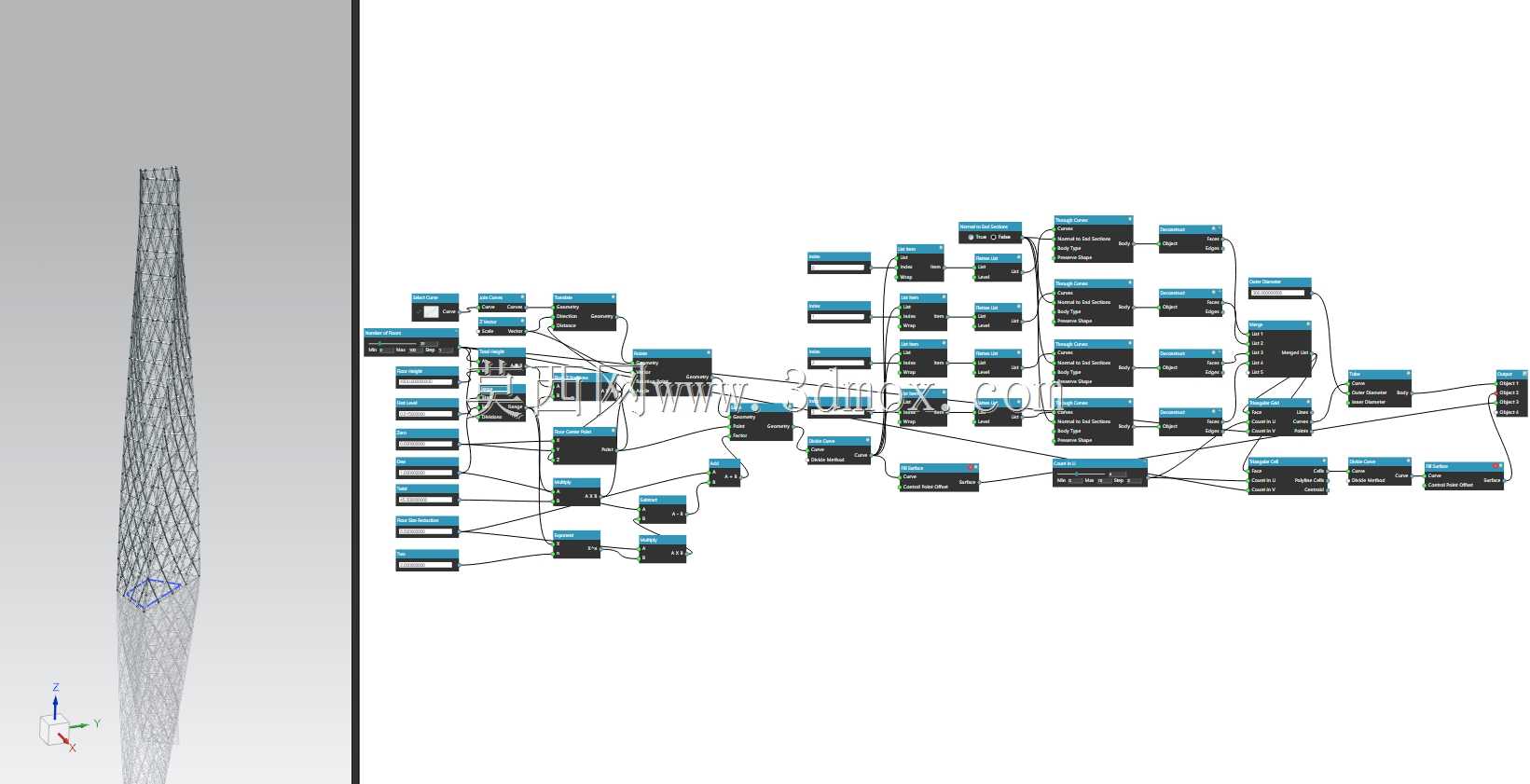

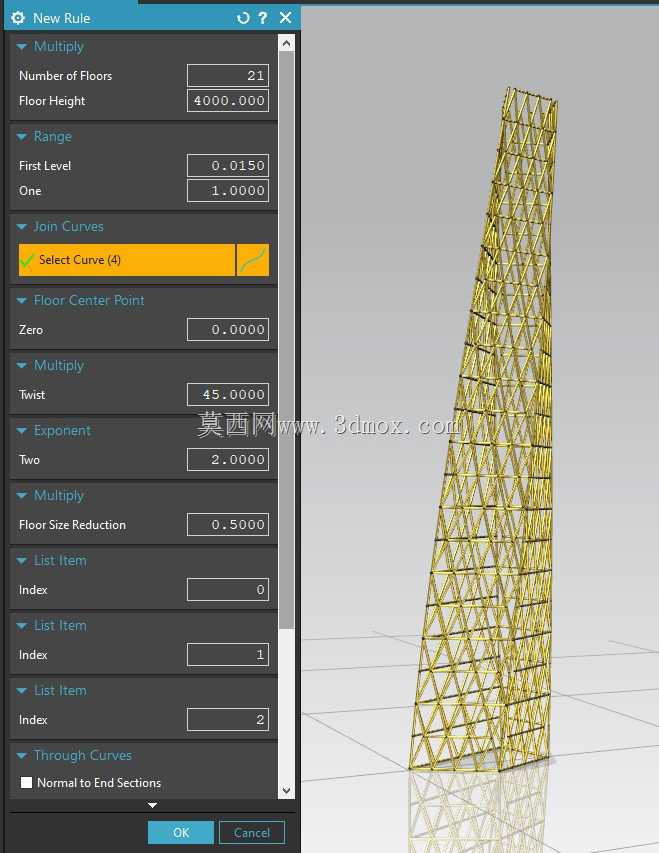

　　建模时先确定建筑控制线，包括底面轮廓、顶面轮廓、高度变化和扭转角度，再在相邻轮廓线之间建立参数化曲面。杆件中心线并不直接随意绘制，而是依据曲面参数方向生成交叉弦杆，随后按统一管径或分段管径生成实体。转折区域需要检查杆件夹角，过小的夹角会造成节点相贯线复杂、焊接空间不足；过大的网格间距则会削弱面内刚度，并增加外围护板的支承跨度。

　　节点处理是这类结构能否落地的重点。圆管相贯节点适合工厂预制和现场焊接，若采用球节点或铸钢节点，则应在模型中保留节点球半径、杆件插入深度和安装间隙。杆件端部不能只追求视觉相交，需要为坡口、衬垫、焊缝和螺栓操作留出空间。对于承受较大拉力的节点，可增设节点板或加劲肋；对于受压细长杆，应按压杆稳定要求复核长细比，必要时在网格中部增加横向联系杆。

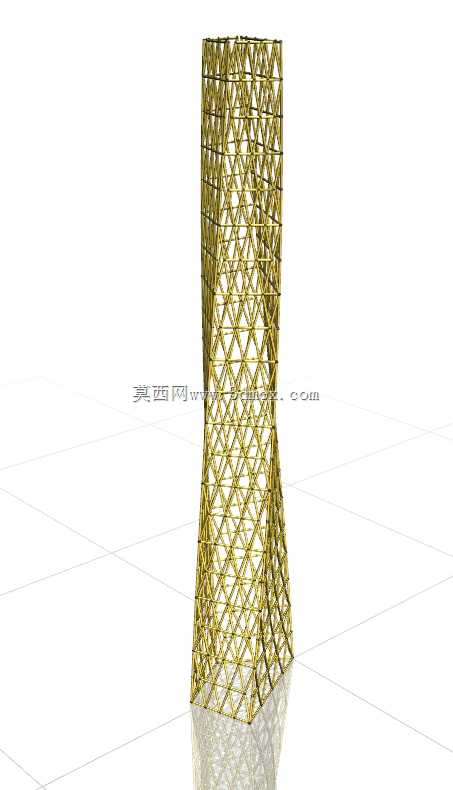

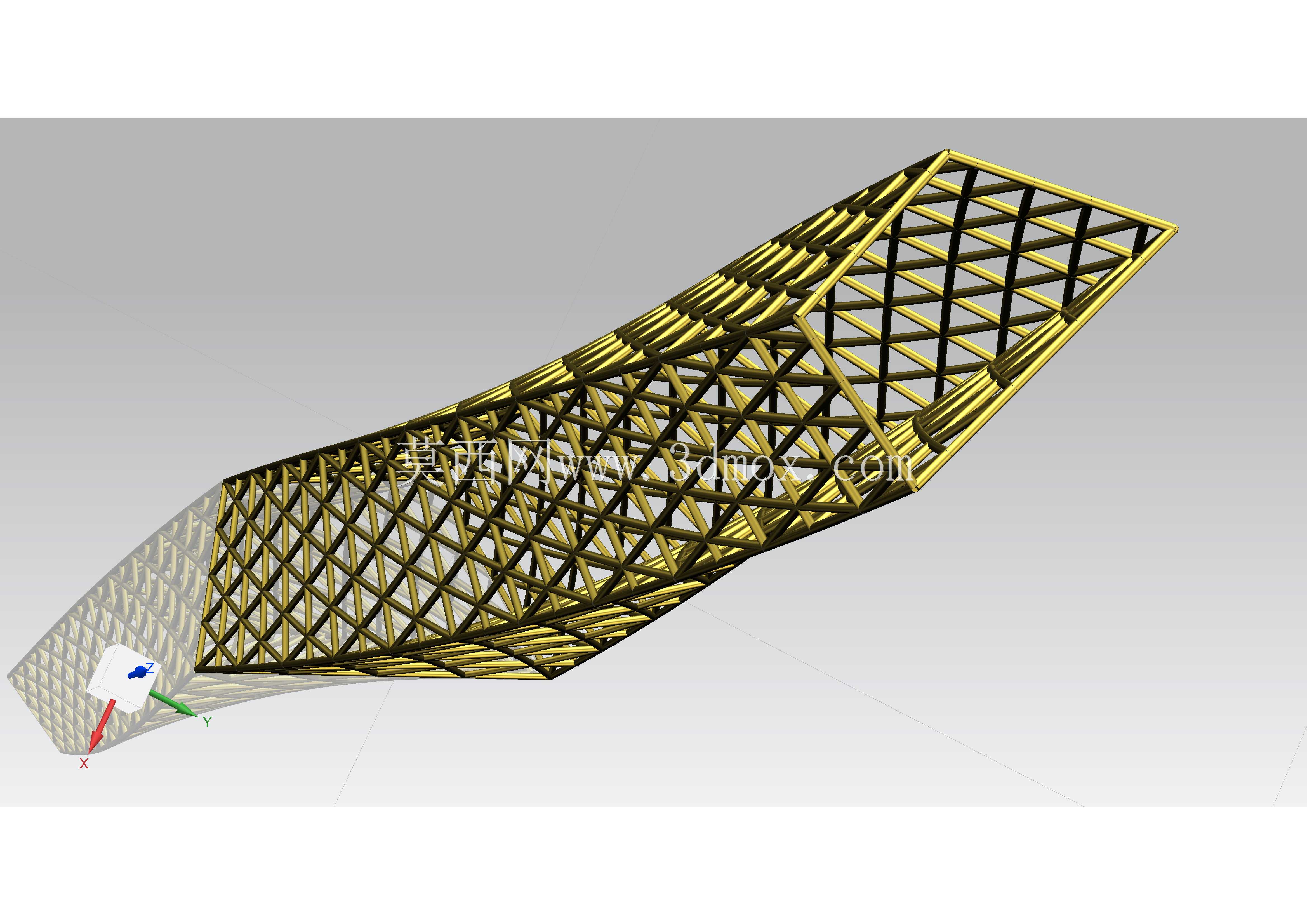

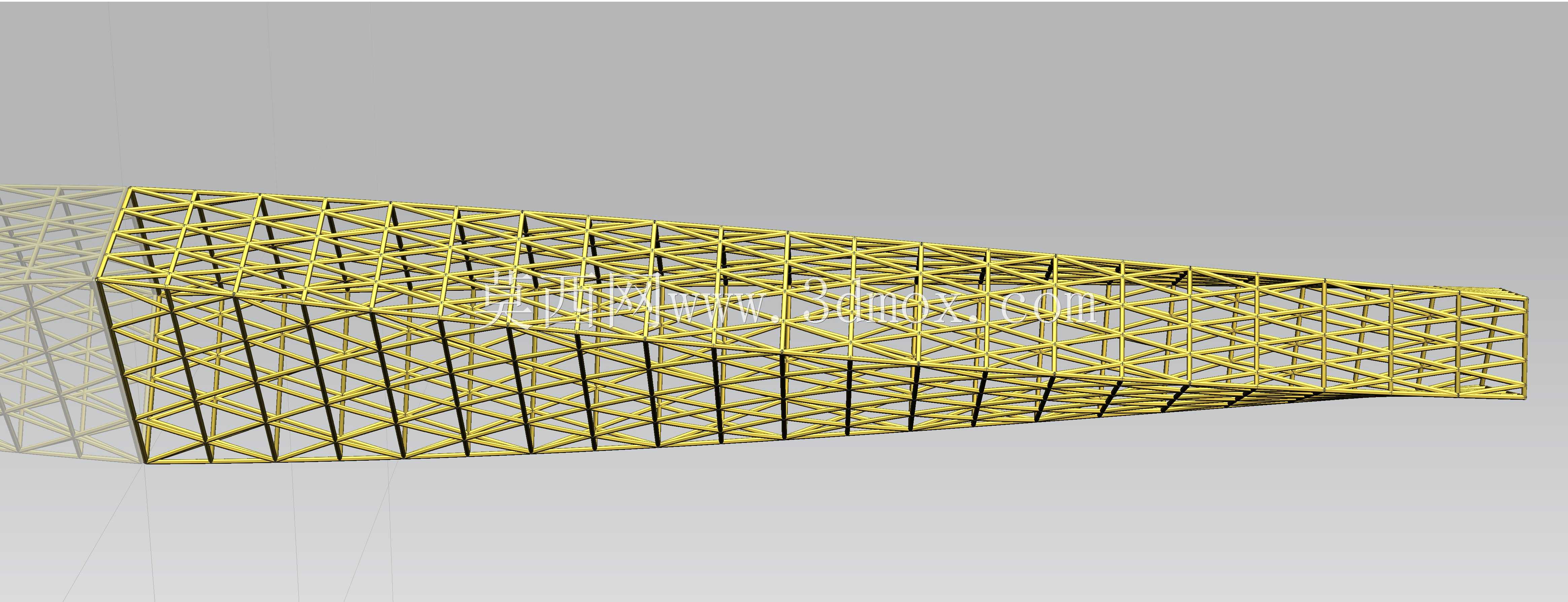

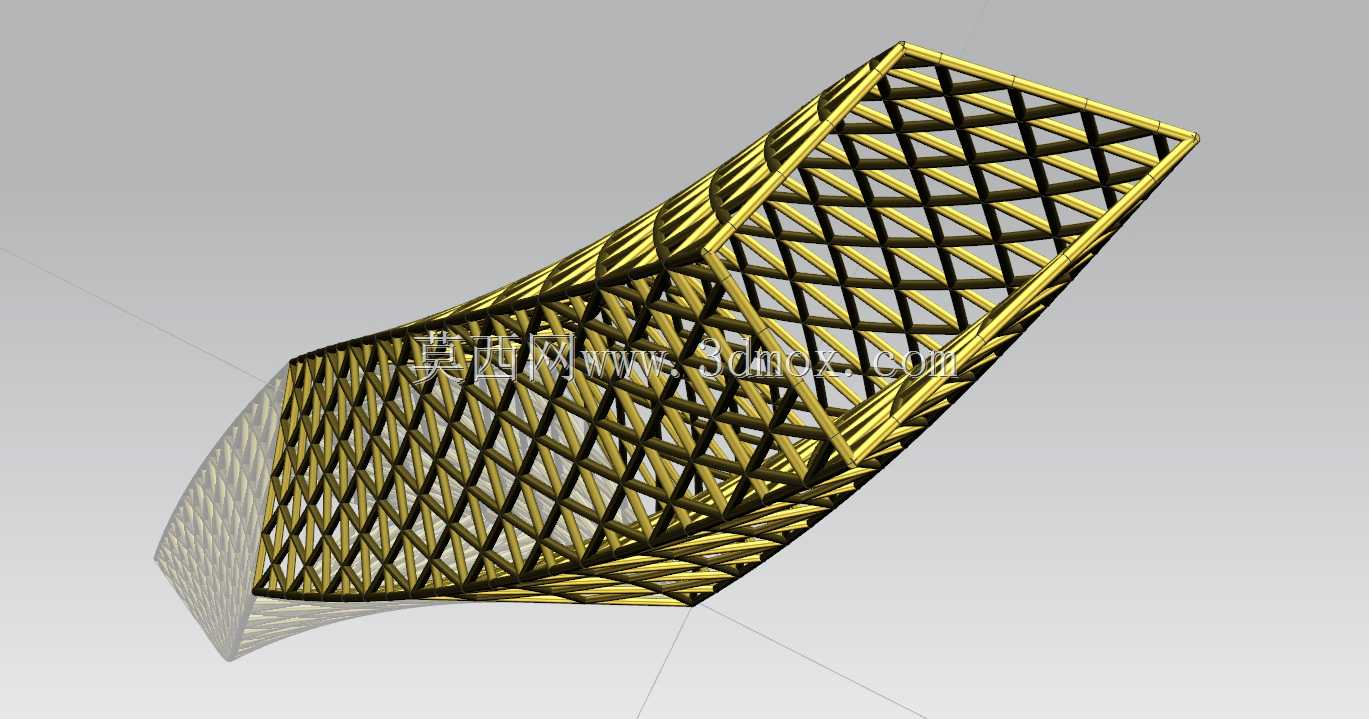

　　外形边界方面，模型呈现狭长、渐变并带扭转的空间体，安装定位时需控制底部支座坐标、顶部边线标高以及两端截面相对转角。底部支座宜按铰接或半刚接思路设计，以释放温度变形和安装误差带来的附加弯矩；若建筑整体长度较大，还应考虑滑动支座与固定支座的组合。框架与混凝土基础连接时，预埋件、锚栓群和抗剪键的位置要在三维结构中提前校核，避免杆件与地脚螺栓、检修空间发生干涉。

　　从功能特性看，三角网格具有较好的面内刚度，交叉斜杆能够同时承担两个方向的剪力；边框构件则承担边缘集中力，并为围护系统提供连续安装面。设计中可根据受荷大小区分杆件规格：屋脊、檐口、支座附近采用较大截面，立面中部可适当减小；但规格种类不宜过多，否则会提高加工、编号和现场拼装难度。对于外露建筑，杆件表面还需考虑防腐涂层、防火保护以及排水积灰问题，节点下方尽量避免形成长期积水缝。

　　三维校核阶段应重点关注四类内容：一是杆件中心线与实体外皮的一致性，防止渲染模型与加工模型脱节；二是相邻杆件相贯后是否保留合理壁厚，避免出现零厚度或虚假重叠；三是网格在曲面扭转处是否平滑过渡，保证建筑立面韵律统一；四是支座、檩条、设备吊点等附属构件是否有明确连接面。通过参数化方式调整网格密度、截面直径和端部加密区后，可快速形成用于结构分析、加工深化和效果展示的统一模型。
