皮卡燃油箱加注口法兰座结构设计

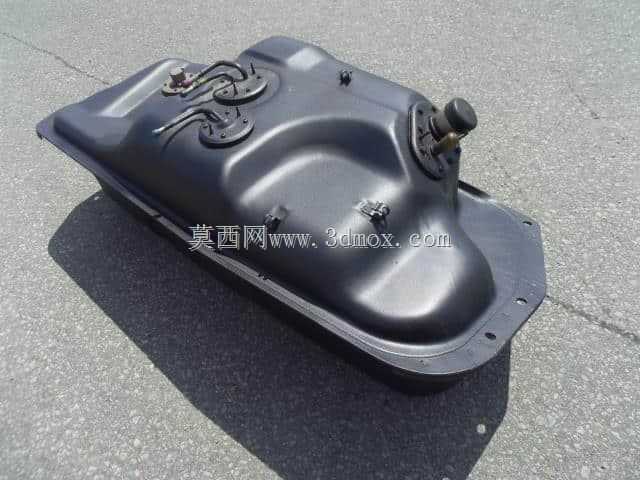

　　这套三维结构围绕皮卡燃油箱顶部的加注接口展开，核心作用是把加油枪导入的燃油平顺送入箱体内部，同时在油箱壁与外部加注管路之间形成可靠的安装基准和密封边界。实际装车场景中，该件位于油箱上表面靠近车身侧围的加注区域，既要承受加油时燃油的短时冲击，也要长期面对箱体内燃油蒸气、温度交变以及整车行驶带来的振动，因此结构不能只按简单管口处理。

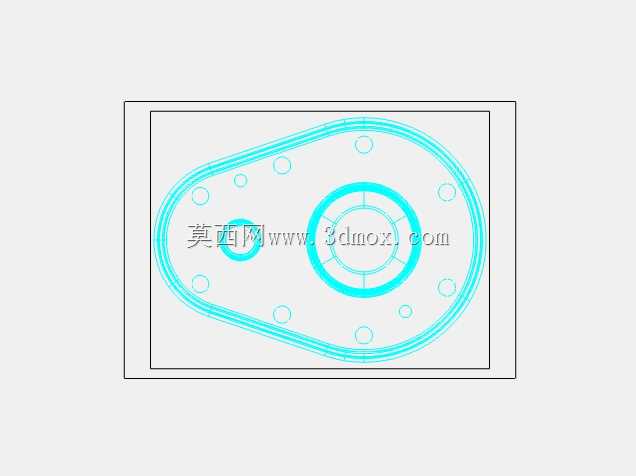

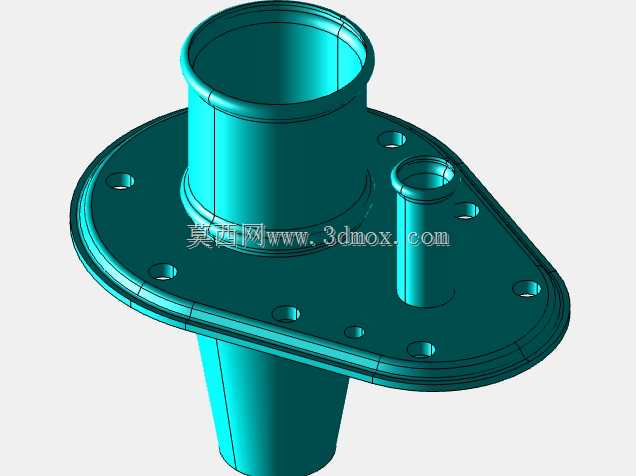

　　从外形看，主体采用带翻边的异形法兰盘，而非常规圆形法兰。法兰轮廓随油箱顶面和周边安装空间收放，一侧较宽、另一侧逐渐收窄，能够在有限的油箱上表面避开加强筋、油泵安装区以及车身横梁投影位置。盘面上分布多个安装孔，孔位围绕主加注管和旁侧小通管布置，用于螺栓或自攻钉与油箱上壁、密封垫及外部固定件连接。孔边保留平整承压面，避免锁紧后局部应力集中造成塑料或钣金贴合面变形。

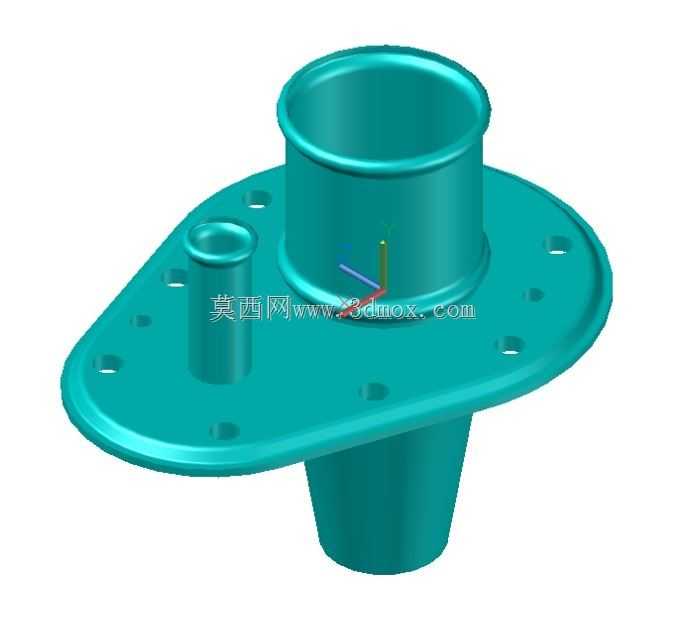

　　主加注通道由上方短圆筒和下方锥形导流段组成。上端口径与加注胶管或油箱口总成配合，筒壁设置适当高度的插接段，便于软管套入后形成足够的抱紧长度；外壁过渡圆角连续，可减少胶管装配时的割伤风险。下方锥段向油箱内部延伸，口径逐渐收缩，其工程意义不止于导油：加油时燃油沿锥壁进入箱体，可降低直冲油面造成的翻腾和气泡；在车辆倾斜、颠簸工况下，该延伸段还能抑制燃油剧烈晃荡向加注口反窜，改善跳枪和反喷风险。锥段与法兰盘交接处采用圆角过渡，避免应力集中在根部环形区域。

　　旁侧小直立管是该结构中容易被忽略但功能明确的部分。它与主加注管相邻，通常用于通气、回气或连接燃油蒸发控制系统管路。加油过程中，箱内气体需要通过通气管路排出，若排气不畅，加油枪会频繁跳枪；小通管独立于主油流通道，可减少燃油液封排气路径的概率。其高度和口径小于主加注管，顶部同样保留软管插接圆柱面，位置靠近法兰盘内侧，使管路走向集中，便于整车装配时在狭小空间内布置卡箍和线束。

　　建模时需要重点控制三类边界。第一是安装边界，法兰盘底面必须与油箱顶面型面保持一致或通过密封垫补偿，异形轮廓外缘不能与油箱拉伸筋、焊接筋或周边固定点干涉；第二是管路边界，主筒外径、小通管外径和插接长度要对应胶管公差，端口不能存在锐边，卡箍压紧区域应保持圆柱度；第三是功能边界，下方导流锥的最低位置要与油箱内油泵、防浪板、油位传感器保持安全距离，尤其在油箱满油和车身倾斜时，不能阻挡浮子臂运动或挤占油泵维护空间。

　　从制造角度看，该件既可按注塑件理解，也可作为钣金拉伸焊接组件的参考。若采用耐燃油塑料成型，法兰盘、主筒、通气柱和下锥段应尽量保持均匀壁厚，转角处设置拔模斜度，厚壁区域需防缩痕；若采用金属结构，则主筒与法兰、下锥段之间的环焊缝或卷边连接要保证密封连续性，盘面孔位需与垫片孔严格对应。三维设计中把安装孔、插接面、导流内腔和旁通管路集中在一个零件上，能够减少装配零件数量，也让密封面更易控制。

　　结构验证时，通常会先在数模中进行装配干涉检查：上方核对加注颈、胶管弯折半径和车身加油口盖位置；下方核对锥段伸入油箱后的油液晃动空间；法兰面则检查螺栓锁紧路径、垫片压缩量以及维修工具可达性。对于燃油系统零件，管口圆角、法兰平面度、通气管高度和锥段导流角度都会直接影响加注平顺性，因此建模不能只追求外观相似，而应把油箱安装环境、油气通路和整车振动工况一并纳入结构判断。
