复古越野款汽车钢制轮辋轮毂结构

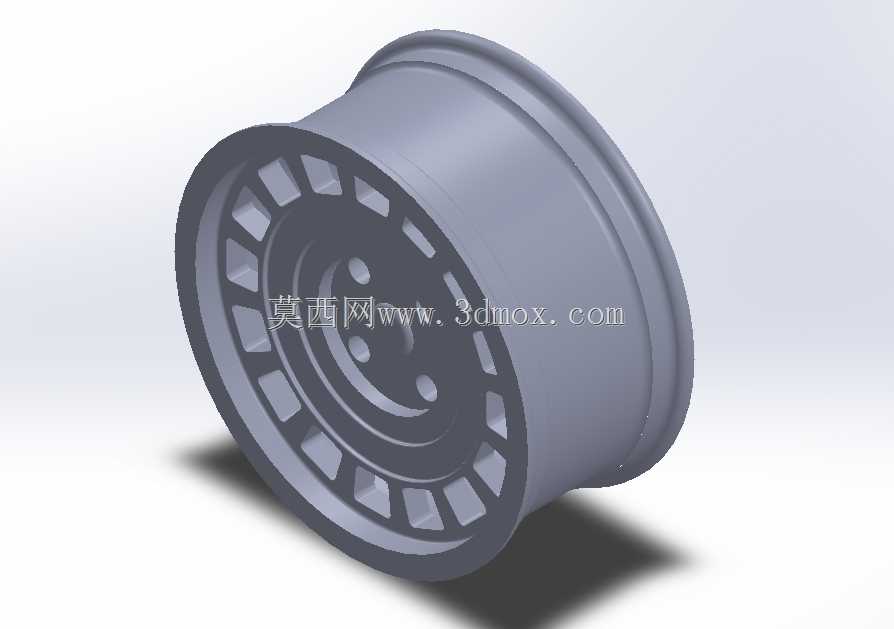

　　这套轮辋结构面向硬派越野与复古改装车辆的行走系统开发，核心作用是承接轮胎充气后的径向载荷、转向侧向力以及制动、驱动工况下的扭矩传递，同时为轮胎胎圈提供可靠的周向夹持与轴向定位。轮辋本体采用深槽式钢制轮圈的经典布局，筒身外侧加工有连续的轮缘凸台，用于卡住轮胎胎圈的唇边，避免车辆在低胎压越野行驶、急转弯冲坡时轮胎脱圈；筒身中段的深槽结构是轮胎拆装的关键让位空间，维修时将胎圈一侧压入槽内，即可从另一侧轮缘处撬出轮胎，无需专用大型拆胎设备也能完成野外应急换胎。

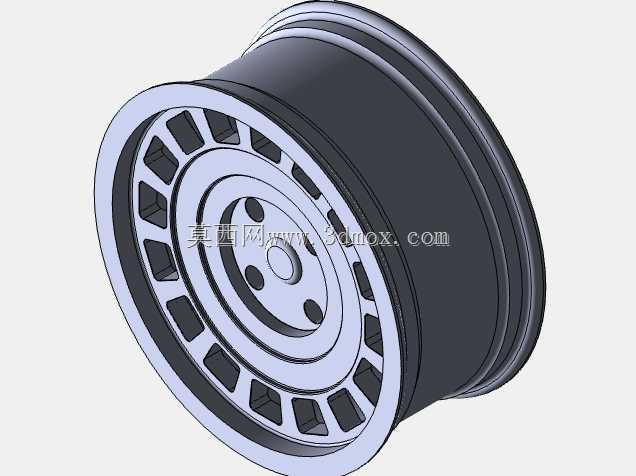

　　从安装边界来看，轮辋中心的轮毂安装盘设置了多颗均匀分布的螺栓孔，孔位节圆直径、中心定位孔尺寸都与对应车型的转向节、后桥半轴法兰严格匹配，中心孔承担主要的径向定位作用，螺栓孔则负责锁紧后的扭矩传递，安装盘背面预留了与制动鼓、制动盘避让的凹腔，不会在车轮跳动时与制动卡钳、悬架摆臂发生运动干涉。轮辐部分没有采用轻量化多辐条造型，而是选择了厚钢板冲压成型的密集块状镂空结构，每一块轮辐筋条都从中心安装盘向外辐射延伸到轮辋筒身内壁，焊接位置沿周向均匀排布，这种设计的优势非常明确：越野路面承受冲击载荷时，应力可以顺着连续的筋条直接分散到整个轮圈圆周，不会像细辐条轮毂那样在飞石撞击、硬物磕碰后出现辐条断裂，即便单块筋条出现轻微变形，剩余结构依然能支撑车辆低速驶出复杂路段。

　　建模过程中首先根据选定轮胎的规格确定轮辋的名义直径、槽底宽度、轮缘高度这几个核心参数，先旋转生成轮辋筒身的基础曲面，再在筒身内壁绘制轮辐的安装定位线，保证每一片冲压轮辐的外圆弧面和筒身内壁完全贴合，焊接坡口位置预留出均匀的间隙。中心安装盘需要单独处理螺栓孔的沉台结构，沉台深度要匹配轮毂螺栓的螺母厚度，保证锁紧后螺母端面完全贴合盘面，不会出现虚接；安装盘和轮辐的衔接位置做了圆弧过渡，避免直角拐角处出现应力集中，车辆长期承受交变冲击载荷时不会在焊接根部萌生裂纹。

　　实际装车场景里，这类钢制轮辋多用于非铺装路面穿越、沙地越野、雨林穿越等工况，低胎压行驶时轮胎胎壁会大幅变形，轮辋外侧的加厚轮缘可以防止胎圈过度移位，就算轮胎被尖锐石块扎穿泄气，轮辋本身也不会直接磕碰到地面发生严重变形。和铸造铝合金轮毂相比，钢制结构的抗冲击韧性更强，磕碰后可以通过锤击、冷压简单校正，维修成本极低，非常适合野外保障条件有限的使用场景。轮辋的轴向宽度需要和轮胎断面宽度匹配，过窄会挤压胎壁导致轮胎中部异常磨损，过宽则会让胎圈过度拉伸，长期充气后存在密封失效风险；轮辐的镂空窗口一方面是为了给制动系统散热留出气流通道，车辆连续下坡制动时，空气可以穿过窗口直接冲刷制动盘表面，带走摩擦产生的热量，避免制动热衰减，另一方面也能减少车轮整体的转动惯量，让悬架响应速度更快，贴地性能更好。建模时还需要核对车轮的偏距参数，也就是安装盘到轮辋中心面的距离，偏距直接决定车轮装车后的轮距宽度，偏距过小会让车轮向外凸出，加宽轮距提升侧倾稳定性，但会增加轮胎蹭到轮眉、翼子板的风险，偏距过大则会让车轮向内收，可能和悬架、减震器发生干涉，这些边界尺寸都需要在三维装配环境里和整车悬架模型做运动校核，模拟车轮上下跳动、最大转向角度的全行程状态，确认所有零部件之间都保留足够的安全间隙。
