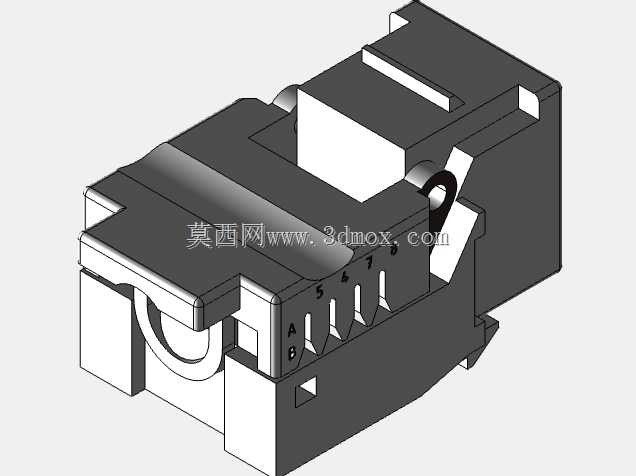

六类非屏蔽180度免打RJ45网络模块

　　这款六类非屏蔽180度免工具型白色KEYSTONE插孔，适配8p8c连接器，是综合布线工程里机柜配线架、墙面信息面板、桌面转接盒中最常用的端接部件，日常做弱电施工、机房布线改造、办公网络点位部署的时候，不用携带专用打线刀，现场徒手就能完成网线端接，大幅减少高空作业、机柜狭小空间里的操作难度，也避免新手打线时线序压接不到位、芯线损伤导致的链路丢包问题。

　　从实际安装边界来看，这款模块采用标准KEYSTONE梯形卡扣外形，长宽尺寸完全适配通用12口、24口空配线架的卡位，也能直接卡入国标86型面板的模块安装位，模块前后端的限位台阶做了止位设计，推入面板卡扣后不会出现前后窜动，前端RJ45插接口的导向倒角做了圆弧过渡，水晶头插拔时不会刮伤插头弹片，插拔寿命可以满足上千次的链路调整需求。后端的线卡位置直接印刷了T568A、T568B两种线序的色标，编号1到8的芯线卡槽对应8根双绞线，施工时只需要把剥好外护套的网线按照色标把每根芯线压入对应卡槽，模块内部的绝缘刺破触点会自动刺穿芯线的绝缘层完成导通，不需要单独打线、也不需要多余的压接工具，端接完成后把后端的理线盖板压合，就能把多余的芯线余量固定住，拉扯网线的时候外力不会直接作用在接触触点上，避免长期使用后触点松脱。

　　结构设计上，模块主体采用阻燃PC塑料注塑成型，外壳的多道加强筋既可以控制注塑后的收缩变形，也能提升整体结构强度，卡入配线架的时候不会因为卡扣受力出现壳体开裂。内部的8路接触端子采用镀金铜片，平行排布的走线结构把六类链路需要的串扰控制余量做足，相邻线对之间的隔离筋把不同绞距的线对分隔开，减少信号传输时的近端串扰，满足千兆以太网的传输性能要求。180度的进线方向让网线从模块后端垂直引入，在机柜内侧理线的时候，网线可以顺着配线架后方的理线架垂直排布，不会出现90度模块那样网线急弯弯折的问题，符合布线施工里双绞线弯曲半径不小于线径8倍的规范要求，避免因为线对绞距被破坏导致的传输性能下降。

　　建模过程中需要重点还原几个装配关键特征：前端RJ45接口的内部弹片避让槽、外壳两侧的梯形弹性卡扣、后端的色标线槽与旋转压盖的配合间隙、壳体上的定位凸台，这些特征直接决定模块和面板、配线架的装配干涉检查结果，如果卡扣的厚度、回弹间隙建模偏差，实际装配时就会出现模块卡不紧或者无法装入的问题。模块侧面的防反插凸筋也做了不对称设计，装入面板时方向错误就无法推入，避免施工时装反接口导致水晶头无法插入。在实际项目选型里，这类免打模块特别适合后期运维调整频繁的办公场景、临时展会布线、老旧机房点位改造，相比传统打线模块，对施工人员的技能要求更低，端接效率提升明显，同时标准化的外形尺寸可以兼容市面上绝大多数通用布线配件，不需要单独定制开孔，三维建模时把所有配合尺寸按行业通用规范还原，就能直接用于配线架、信息面板的配套结构设计，完成整机组装的干涉校验。
