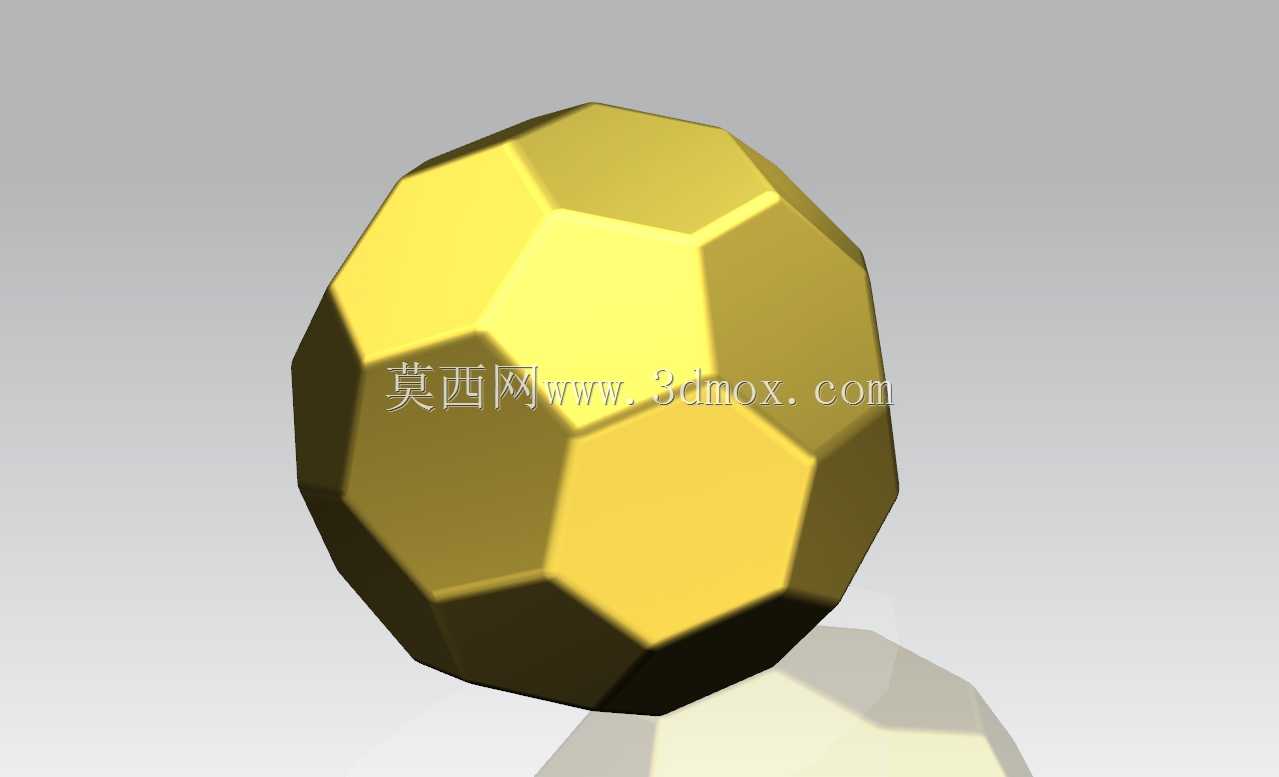

截断二十面体多面几何球体造型

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791900
  • 截断二十面体多面几何球体造型

  这类截角二十面体几何造型在工程场景里并不只作为展示摆件存在,它的面型构成逻辑和足球表面的五边形、六边形拼接规则完全同源,在球面网格划分、穹顶结构设计、多孔球形承载框架、声学扩散体造型、游乐设备球形座舱外壳、教学演示几何体以及轻量化点阵填充结构的前期构型验证中都有实际参考价值。做这类多面体建模时,首先要理清面与面之间的邻接关系:整个几何体由正五边形面和正六边形面共同围合,每一个五边形的五条边都分别和一个六边形相接,六边形则交替邻接五边形与其余六边形,所有棱边长度统一,相邻面之间的二面角固定,不会出现普通球面放样后曲面曲率不均、面片大小偏差过大的问题。

  从结构设计角度看,这种构型最突出的优势是用平面面片逼近球形轮廓,加工端不需要对每一块面板做复杂双曲冲压,五边形和六边形单元都可以按平板下料后再沿棱边折弯、焊接或者卡扣拼接,现场安装时不需要大型曲面成型模具,尤其适合大尺寸球形展示装置、户外景观球体骨架、雷达罩分块预制这类项目。拆分面板时要提前核对每一块板的安装边界,相邻面片在棱线处的对接坡口角度要和二面角匹配,若采用螺栓连接,棱边位置要预留统一宽度的连接法兰边,法兰边宽度不能随面片大小随意变动,否则拼装到最后一圈封板时会出现累积偏差,五边形孔位和六边形孔位错位,强行拉接会让整体球体出现局部凹陷。

  建模过程中不需要直接拖拽球面做柔化处理,更稳妥的思路是从基础正二十面体出发,对所有顶点做统一截切:原二十面体的每一个尖角被切掉之后,截切面自然形成正五边形,原本的三角形面被截去三个角之后就变为正六边形,截切深度直接决定最终棱边长度和整体外接球直径的比例关系。调整截切参数时要同步检查所有面片的法向方向,确保五边形、六边形的法向都从球心向外发散,若某一个面法向反向,后续做壳体加厚、面板拆分或者3D打印切片时就会出现壁厚方向反转,实体生成报错。

  实际选型和落地时,若用作小型展示件,整体外轮廓尺寸可以根据摆放空间确定,底部支撑接触面要提前做切平处理——原生截角二十面体最下端是棱线或者面片顶点,直接放置会出现晃动,通常选取最下方的一个六边形面片做水平切面,切出一小块平面作为安装基准面,基准面的大小要匹配配套底座的安装孔位,保证球体放置后重心落在支撑面范围内,不会侧翻。若用作大尺寸建筑穹顶的分块单元,要把每一块五边形、六边形面板单独编号,按照从底部环带到顶部收口的顺序排布拼装路径,顶部最后一块五边形面板要做成可微调的收口件,补偿前期安装的累积误差。

  和普通光滑球体相比,这种多面拼接结构的刚性表现更有特点:平板面片沿棱边互相支撑,受外部压力时载荷会沿棱线向周边面片传递,不会像薄壳光滑球那样出现局部单点失稳凹陷。在做轻量化填充结构使用时,这种多面构型还可以作为单胞单元,在三维空间里阵列排布,相邻球体之间共用面片或者棱边,形成的点阵结构比随机蜂窝填充的受力各向同性更好,用于缓冲垫块、轻量化支撑骨架时,承压方向的力学性能偏差更小。做干涉校验时要注意,若在球体内部加装功能组件,内部容纳空间的最小内切球直径才是有效安装边界,不能直接按外接球尺寸计算内部可用空间,棱边位置向内凸起的结构会占用部分径向空间,布置内部元器件时要提前避开棱边对应的内侧位置,防止外壳和内部零件出现干涉。
