矩形钢管焊接支撑框架结构设计

　　这套矩形钢管焊接框架在产线配套、稳压电源柜体、中小型设备主机架以及车间工装台架场景中都有很高的复用价值。实际工程里，这类框架往往承担整机的承载骨架作用，变压器、整流模块、散热风道、电气安装板、防护门板等部件最终都要通过螺栓或焊接方式固定在框架上，因此骨架的刚度、开孔位置和杆件排布直接决定后续整机装配是否顺畅。

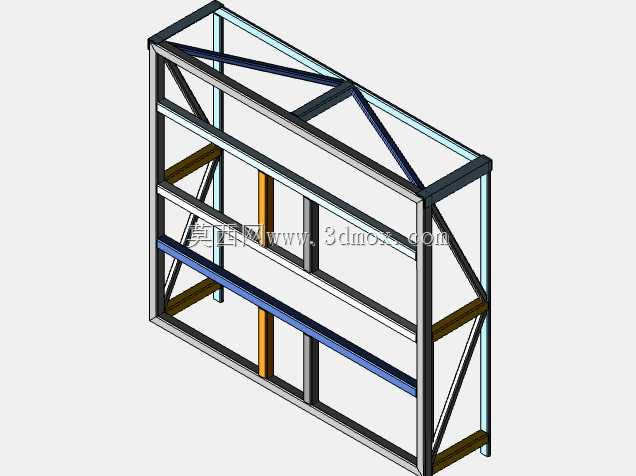

　　从结构形式看，框架采用矩形空心型钢作为主受力杆件，立柱沿高度方向贯通布置，横梁分层设置，形成多层承载平面。正面可以看到多道横向杆件把立面划分成若干安装区间，这些区间既可以用来固定电气元件安装板，也可以作为门板、侧板、检修盖板的连接边界。框架顶部和侧面加入了交叉斜撑，斜撑与矩形管边框组成三角形稳定单元，能够明显抑制矩形框架在受侧向力时的平行四边形变形，这一点在设备吊装、运输颠簸以及现场受到意外推力时尤为关键。

　　设计思路上，主立柱选用截面尺寸较大的矩形管，负责把竖向载荷传递到地脚或底部支撑梁；中层横梁根据承载对象调整间距，较重模块附近的横梁布置更密，轻质走线区域则适当放宽，以控制整体重量。斜撑并不追求满布，而是集中在框架端部和刚度薄弱的大开口区域，这样既保留了正面较大的操作与检修空间，又能通过少量杆件获得足够的抗扭能力。不同颜色区分的杆件在三维模型中便于工程师核对截面规格、装配层级和焊接顺序，实际加工时可统一为同种表面处理，也可按防腐要求做喷塑或喷漆。

　　外形边界方面，该框架呈现长条形立体机架特征，长度方向明显大于深度方向，适合靠墙布置或嵌入生产线空位。底部横梁构成整机落位基准，安装时需要保证底梁与地面或底座垫铁接触均匀；若框架上安装变压器等振动源，应在底脚处增加减振垫，并通过地脚螺栓把框架与基础固定。框架后侧和侧面的斜撑区域不宜布置凸出元件，以免与支撑杆件发生干涉；正面横梁之间的净空则要结合门板铰链、门锁和散热孔位置综合校核。

　　建模过程中，矩形管端部采用相贯或切角对接，能够减少现场修配量。焊接顺序建议从底框定位开始，先形成底部矩形基准，再竖立立柱并装配顶梁，随后安装中层横梁，最后焊接斜撑；每完成一层装配都要核对对角线尺寸，避免焊接累积误差导致门板无法贴合。对于需要后期拆装的部件，可在横梁或立柱上预设安装螺母、压铆螺柱或补强板，薄壁厚矩形管局部受力处应加焊垫板，防止螺栓压紧后管壁凹陷。

　　在检修维护角度，框架内部留出的横向通道便于布置电缆桥架和冷却管路，分层横梁也为管路固定提供了多个支点。若用于稳压电源设备，变压器本体应尽量落在下层靠近底梁的位置，以降低整机重心；控制元件和端子排可布置在中上部，方便人员站立操作。整体结构没有复杂曲面，加工门槛低，杆件切割、工装定位和焊接变形控制是落地时的重点，三维模型可直接用于杆件下料清单核对、焊接工装设计以及装配干涉检查。
