四组交错三角管构空间几何摆件

　　这套交错三角管材构型，最初是在整理机械基础教学演示件时衍生出来的空间结构方案，日常给刚入行的结构实习生讲空间异面直线、杆件干涉校核、三维坐标系下的装配定位逻辑时，纯平面的工程图很难让新人快速建立立体感知，把这种多环交错的实体件放在工位上，比反复翻教材里的投影示意图效率高很多。

　　从实际落地的使用场景来看，它既可以作为工科院校工程制图、空间几何课程的具象演示教具，也能作为创意机械摆件放在工业设计展厅、机械实验室的展示柜里，部分做文创周边的厂商还会把同构型的放大件作为3D打印、弯管加工的样件，用来展示五轴弯管、多轴联动加工的空间走位能力——毕竟每一根弯管的圆弧段都不在同一个正交平面上，加工时如果坐标系标定有偏差，相邻杆件就会出现硬干涉，根本没法呈现出环环相扣却互不接触的交错效果。

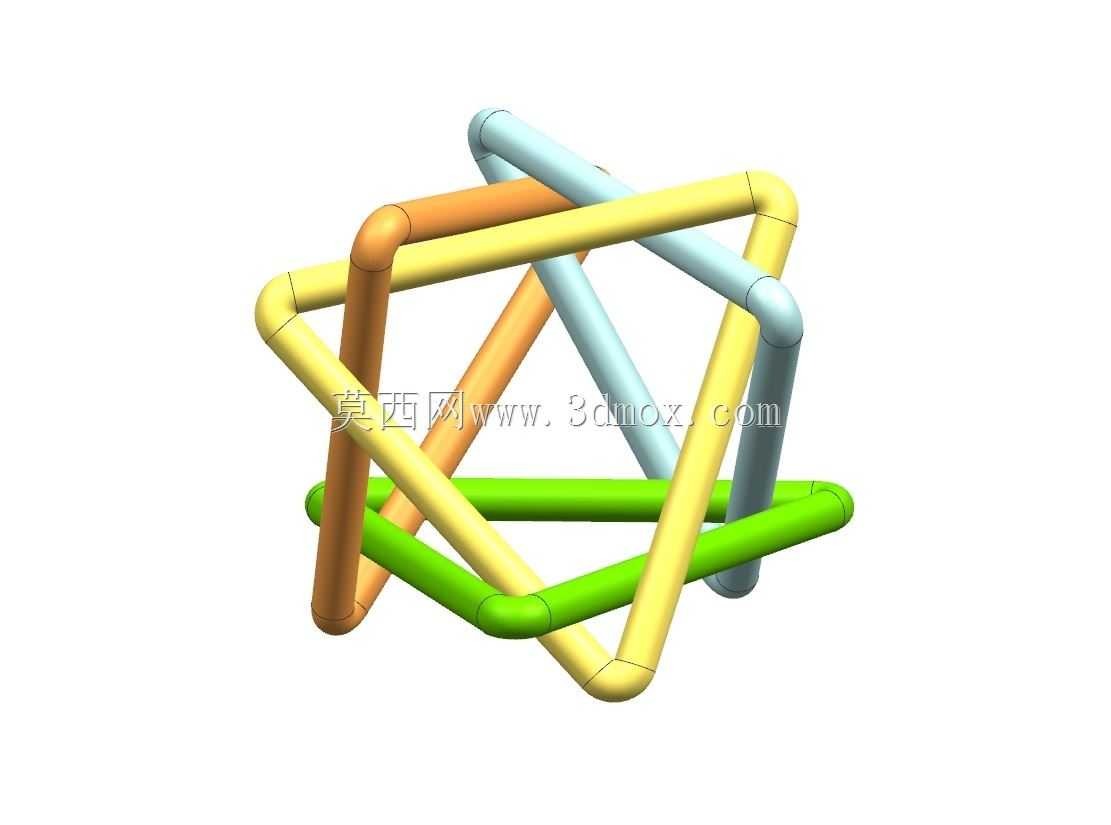

　　设计这套构型的时候，没有走常规实体多面体的思路，而是先在三维草图里搭建四个等边三角形的空间路径，四个三角形分别绕立方体的四条空间对角线做角度偏转，让每一个三角环都和另外三个环形成空间穿插关系，路径搭建完成后先做全局干涉检查，反复微调每个三角形的旋转角度和中心偏移量，保证所有杆件的外壁之间都预留出均匀的间隙，既不会因为间隙太大让结构看起来松散，也不会因为间隙过小导致后续弯管加工、3D打印成型时出现杆件粘连。路径确认无误后，再给每一条三维扫描路径添加统一的圆管截面，管段的折弯处全部做顺滑圆弧过渡，没有尖锐的折角，不管是用管材弯制还是用增材制造方式成型，应力分布都更均匀，不会在转角处出现应力集中断裂的问题。

　　从安装边界和外形尺寸来看，这套构型的外轮廓刚好能被一个虚拟立方体完全包裹，三个正交方向的最大外伸尺寸基本一致，摆放时不需要预留额外的侧向操作空间，底部的三根杆件自然形成三个稳定支撑点，直接放在水平台面上就不会晃动，不需要额外做安装固定结构。如果是作为教学演示件使用，可以把整体外接圆尺寸控制在100mm到150mm之间，单手就能拿取传递，方便在课堂上让学生从不同角度观察异面杆件的交错关系；如果是作为展厅大型展示件，把单管直径放大到20mm以上、整体外轮廓做到800mm到1200mm，用不锈钢或者彩色亚克力管材弯制拼接，底部搭配一块薄型配重底座即可，不需要复杂的预埋安装结构。

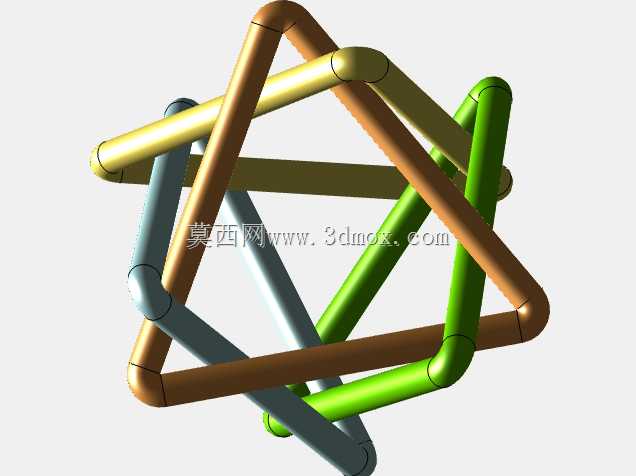

　　结构细节上，所有管段的截面直径全程保持一致，四个三角环分别做不同的表面着色处理，观察者可以很轻松地透过外层杆件追踪每一个独立三角环的完整走向，不会因为杆件交错就分不清单环的闭合路径。在建模过程中，每一个环的路径都做了曲率连续检查，折弯段的曲率半径统一设置为管径的2.5倍，完全符合常规弯管加工的最小折弯半径要求，如果采用金属管材冷弯工艺，不需要额外做灌砂辅助就能直接弯制成型，不会出现管段凹瘪、折弯处起皱的缺陷。如果采用3D打印工艺制作，悬空的管段角度都大于45度，打印时只需要添加少量支撑，后处理打磨工作量很小，成品的表面完整度很高。

　　很多新人在第一次接触这类空间交错结构时，很容易在二维投影里误判杆件的前后位置，把本来互不接触的两个环画成实体相交，这套实体构型刚好可以用来做建模校核的参照：对着模型从主视、俯视、左视三个方向分别投影，再和自己建出来的三维模型做对比，就能快速发现自己在空间定位、角度偏转上的错误，对建立三维空间设计思维有很直接的帮助。除此之外，这种对称交错的结构本身受力均匀，四个环互相形成空间约束，哪怕受到轻微的侧向挤压，外力也会沿着环形管段分散到整个结构上，不会出现局部变形散架的问题，作为长期摆放的展示件耐用性很强。
