气动式皮带压合加工设备三维设计

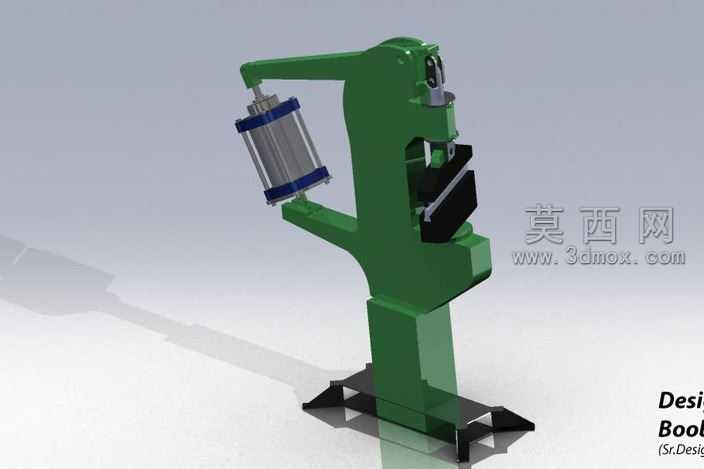

本作品为气动驱动的带压机三维设计模型，整体采用C型开式机身结构设计，在三维建模过程中严格遵循机械加工设备的结构合理性原则，先通过草图绘制确定机身的整体轮廓与各安装点位的坐标尺寸，再通过拉伸、切除等基础特征构建出一体式铸造型机身的主体结构，机身底部设计有向外延伸的支撑脚结构，通过加宽支撑跨度提升设备整体放置与作业时的稳定性，避免压合作业过程中出现机身晃动、受力偏移的问题。模型的动力执行部分采用标准气动气缸作为动力源，建模时还原了气缸的缸筒、端盖、活塞杆等完整结构，缸筒部分赋予金属银灰材质并添加蓝色端盖装饰细节，还原真实气动元件的外观特征，气缸通过安装座固定在C型机身的上悬臂末端，活塞杆垂直向下对准下方的作业工位。作业工位部分设计有上下配合的压合模具结构，上模与活塞杆末端固定连接，下模固定在机身下部的工作台面上，上下模的贴合面根据皮带压合的作业需求设计有对应的贴合轮廓，保证压合过程中受力均匀。在渲染环节，机身主体赋予饱和度适中的绿色烤漆材质，调整材质的反光度与粗糙度参数模拟真实工业设备漆面的哑光质感，金属结构件如气缸、安装螺栓、模具部分赋予对应的金属材质，区分铸铁、钢材、铝合金等不同金属的质感差异，地面添加柔和的阴影效果提升模型的真实感。整体设计思路围绕皮带压合的实际作业需求展开，C型开式结构方便操作人员取放待加工的皮带工件，气动驱动的方式相比传统机械冲压结构具备响应速度快、压力可调、作业噪音低的优势，各零部件之间的装配关系完全按照实际设备的装配逻辑搭建，预留了标准件的安装孔位与连接结构，可直接用于后续的工程图导出、结构受力仿真验证以及实物加工制造的参考，模型各部分结构无干涉问题，运动行程设计符合常规皮带压合作业的参数要求，能够完整模拟设备压合作业的动作流程。
