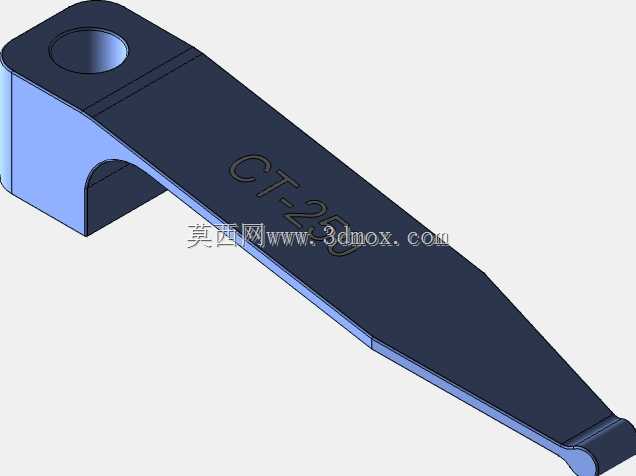

交流稳压器用长杆式绝缘支撑导柱结构

项目分类:变压器 发布时间:2024-11-12 ID:792031
  • 交流稳压器用长杆式绝缘支撑导柱结构
  • 交流稳压器用长杆式绝缘支撑导柱结构

  在交流稳压器的内部装配体系中,这类长杆式支撑导柱是承担内部绕组、调压模块与壳体之间绝缘隔离及结构定位的核心零部件,日常运行中需要同时兼顾结构支撑强度、绝缘耐压性能与装配适配性,是稳压器生产装配环节中容易被忽略但直接影响设备运行稳定性的基础构件。从实际应用场景来看,这类导柱多用于中小容量干式交流稳压器的内部层间支撑,安装位置通常处于调压线圈组与金属安装底座之间,或是相邻两组绕组的间隔定位处,设备运行过程中导柱需要长期承受线圈自重带来的轴向静载荷,同时还要耐受稳压器调压过程中产生的短时电动力冲击,避免绕组出现位移、绝缘层磨损进而引发匝间短路故障。从结构设计逻辑来看,该导柱采用等直径长杆主体搭配两端限位凸台的结构形式,

  杆身主体做了均匀的表面粗糙度处理,既可以减少装配过程中与绝缘套管的摩擦阻力,也能避免表面毛刺引发放电尖端;顶端的缩径段用于穿装绕组端部的绝缘固定压板,配套的环形凸台可以直接卡在压板的定位孔内,不需要额外加装定位套就能限制压板的径向窜动,底端的法兰式凸台尺寸大于杆身直径,安装时可以直接贴合在金属底座的安装面上,通过凸台的端面承载轴向压力,避免杆身直接与底座钢板接触造成应力集中。在外形尺寸与安装边界的设计考量上,杆身的长度需要匹配稳压器内部绕组的堆叠高度,预留出两端压板与绝缘垫片的安装余量,实际建模过程中需要严格控制杆身的直线度公差,若杆身存在弯曲变形,装配后会导致绕组安装倾斜,相邻绕组的空气间隙不均匀,局部电场强度超标引发放电风险;

  两端凸台的外径尺寸需要适配常规稳压器的标准安装孔位,凸台的厚度要满足紧固件锁紧时的承压要求,避免锁紧过程中凸台出现开裂变形。从功能特性层面来说,这类导柱的材质通常选用高强度绝缘工程材料,既具备足够的抗压强度满足长期承重需求,也能达到相应的绝缘耐压等级,避免带电部件与金属壳体之间形成导电通路;杆身的光滑表面不容易积灰,在稳压器长期运行的通风散热过程中,不会因为灰尘堆积在杆身表面形成爬电通道,降低设备的绝缘故障概率。在三维建模过程中,这类构件的建模重点在于两端凸台与杆身的过渡圆角处理,过渡位置如果采用直角连接,在注塑成型或是机械加工过程中容易产生应力集中点,设备长期运行受温度变化影响时,过渡位置容易出现裂纹,

  因此建模时需要在所有直角衔接处添加符合工艺要求的过渡圆角,同时要保证两端凸台的同轴度公差,避免装配时出现安装卡滞、定位偏移的问题。实际选型匹配过程中,设计人员需要根据稳压器的额定容量、绕组总重量确定导柱的直径与布置数量,单根导柱的承重载荷需要留有足够的安全余量,避免设备运输过程中受振动冲击导致导柱断裂;同时导柱的总长度要严格匹配内部安装空间,不能出现长度过长顶到上盖板、或是长度过短导致压板无法压紧绕组的问题,安装时还要在凸台与金属构件的接触面加装绝缘垫片,进一步提升绝缘防护等级,避免不同电位的金属构件通过导柱形成意外导电回路。
