圆柱形电芯排布电动驱动电池组结构设计

　　在新能源电动驱动设备的动力供给系统开发中，圆柱电芯成组的结构设计直接决定了整套动力单元的空间利用率、散热效率与装配可靠性，本次呈现的电池组结构，正是面向小中型电动驱动装置开发的成组方案。不同于方形电芯的模组化堆叠逻辑，圆柱电芯的成组需要兼顾单电芯的固定限位、相邻电芯的间隙预留、整体模组的结构强度，以及与外部驱动系统的安装适配。这套电池组采用46mm直径、80mm高度的圆柱电芯作为基础储能单元，这类规格的圆柱电芯本身具备较高的能量密度，单电芯的结构强度优于软包电芯，在成组后能够承受更强的振动与冲击载荷，适配非道路电动设备、短途电动运载工具、工业电动作业平台这类运行工况相对复杂的应用场景。从结构排布来看，

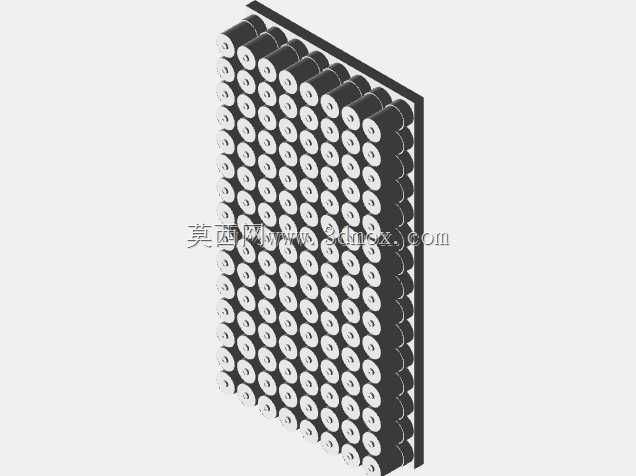

　　整套电池组采用矩阵式密集排布方案，电芯之间保持均匀的固定间隙，这个间隙并非随意设定，一方面是为了预留电芯充放电过程中的膨胀空间，避免长期循环后电芯相互挤压造成外壳变形、内部短路，另一方面也为模组的散热风道预留了通路，无论是采用自然对流散热还是强制风冷，均匀的间隙都能保证每一颗电芯的工作环境温度保持在合理区间，减少电芯之间的温差，提升整组电池的循环寿命。在固定结构的设计思路上，整套模组采用框架式限位结构，电芯两端分别嵌入对应开孔的固定端板，端板的开孔精度直接决定了电芯的装配同轴度，若开孔位置偏差过大，会导致电芯装配时出现倾斜，相邻电芯的外壳接触，在振动工况下产生绝缘磨损的风险。端板本身采用绝缘高强度材质制作，

　　既能够承担整组电芯的重量载荷，在设备运行产生持续振动时保持电芯位置不发生偏移，也能实现电芯与外部金属框架之间的电气绝缘，避免出现漏电、爬电的安全隐患。从安装边界来看，整套电池组的整体外形为规整的长方体结构，这种规整的外形设计能够最大程度适配设备上的预留安装舱位，不需要为异形结构额外调整设备舱的内部布局，降低了设备整体的结构设计难度。模组的安装固定点设置在整体框架的边缘位置，采用通孔式固定方案，能够通过标准螺栓直接与设备的安装基座连接，不需要额外设计转接支架，减少了装配环节的零件数量，也降低了整体结构的重量。在实际应用场景中，这类圆柱电芯成组的电池组，既可以作为小型电动工程机械的主动力源，为行走系统、作业执行系统提供电力供给，

　　也可以作为工业自动化设备的备用储能单元，在外部供电中断时提供应急电力，保障设备能够完成安全停机流程。不同于消费电子类的小型电池包，面向工业驱动场景的电池组在结构设计上需要优先考虑可靠性，而非极致的空间压缩，因此在电芯排布时没有采用极限密排的方案，而是保留了足够的结构余量与散热余量，即使在高倍率放电的工况下，电芯产生的热量也能够通过间隙快速散出，不会出现局部热量堆积导致的热失控风险。另外，这套结构的设计也充分考虑了后期维护的便利性，单颗电芯出现性能衰减时，只需要拆除对应位置的端板固定结构，就可以单独更换故障电芯，不需要将整组电池完全报废，降低了设备全生命周期的使用成本。在电芯的极耳连接层面，结构设计上预留了汇流排的安装空间，汇流排可以采用激光焊接或者螺栓连接的方式与电芯极柱固定，不同的连接方式适配不同的生产工艺条件，小批量试制场景可以采用螺栓连接降低工艺门槛，大批量量产场景则可以采用激光焊接提升连接可靠性与生产效率。整套结构的受力路径经过反复校核，电芯本身不承担外部载荷，所有的振动、冲击载荷都由外部框架与端板承担，避免电芯外壳受到外力挤压发生变形，这也是工业级动力电池组与消费级电池包在设计逻辑上的核心差异——消费级产品往往会利用电芯本身的结构强度承担部分载荷以压缩体积，而工业级产品必须将结构承载与储能功能完全分离，保障极端工况下的使用安全。
