基于Altec A7系列的反射式中低音音箱结构设计

　　在专业音频重放领域，中低频段的还原表现直接决定了整套音响系统的声场厚度与氛围感，不少商用固定安装场景、小型演出返听场景以及家用Hi-Fi搭建场景里，都需要一款兼顾低频下潜与中频密度的中低音箱体，来匹配高频驱动单元完成全频段覆盖。这款反射式中低音箱体的设计，参考了经典Altec A7系列的声学校准逻辑，同时针对FANE SOVEREIGN12300扬声器的安装参数做了适配调整，核心目标是在有限的箱体容积下，最大化发挥驱动单元的换能效率，减少低频段的声短路损耗。

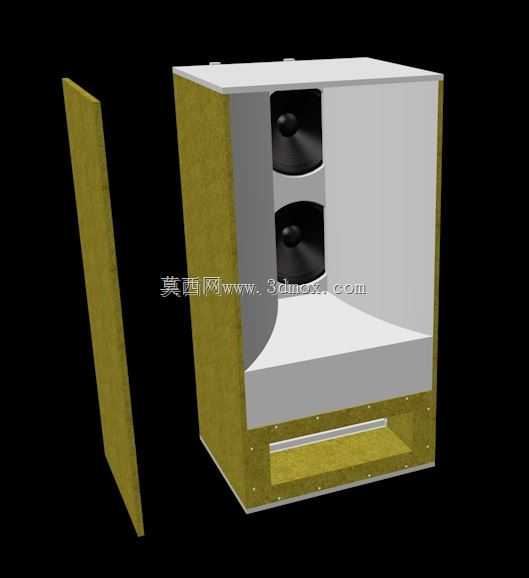

　　从结构设计逻辑来看，这款箱体采用了梯形非对称内腔结构，区别于传统规则矩形箱体容易产生的内部驻波问题，倾斜的内腔壁可以打乱箱体内声波的反射路径，避免特定频率的驻波叠加造成的声染色，让中频段的人声、乐器基音还原更加干净通透。箱体正面预留了两个驱动单元的安装位，可适配同规格的中低音驱动单元，单元安装位周边设计了一圈沉台结构，安装时单元盆架可以完全嵌入沉台内，既保证了安装面的密封性，避免单元背部的声波绕射到正面造成声干涉，也能让单元正面与箱体面板保持齐平，减少面板边缘的声波衍射。

　　箱体下部设计了前置的倒相管通道，也就是反射式结构的核心声学部件，倒相通道的长度与开口面积经过匹配计算，能够将单元背部辐射的反相声波经过倒相管调整相位后，与单元正面辐射的声波同相叠加，拓展系统的低频下潜深度，相比同容积的密闭式箱体，低频效率可以提升3dB左右，不需要搭配额外的超低音单元就能满足多数中小型空间的低频重放需求。倒相管开口处做了圆弧过渡处理，避免高速气流通过开口时产生风噪，影响大动态下的听音体验。

　　从安装边界与尺寸设计来看，箱体的外部板材采用高密度纤维板材质，板材拼接处采用了45度斜角对接加涂胶密封的工艺，所有拼接边都设计了定位止口，组装时可以快速对齐板材，不需要额外的工装夹持就能保证拼接精度，同时也能提升箱体的整体刚性，减少大音量下板材自身的振动产生的杂音。箱体侧面预留了可拆装的检修盖板，盖板通过周边的螺丝与箱体主体连接，盖板与箱体之间设计了密封胶条的安装槽，日常维护或者更换驱动单元时，只需要拆下侧盖板就能操作，不需要完全拆解箱体，大幅降低了后期维护的难度。

　　在实际应用场景中，这款箱体既可以作为主扩声系统的中低音声道，搭配号角高音组成全频音箱，用于小型livehouse、会议室、多功能厅的固定安装，也可以作为家庭影院系统的主声道音箱，搭配环绕音箱与超低音搭建全景声系统。箱体的背部预留了接线柱的安装位，支持双线分音的接线方式，可以分别给中低音单元输入独立的功率信号，减少不同频段信号之间的串扰。箱体底部设计了支撑脚钉的安装孔位，安装脚钉后可以减少箱体与地面或者支架之间的振动传导，避免振动传递到支撑面产生共振，进一步提升声音的干净度。

　　设计过程中针对驱动单元的Thiele-Small参数做了箱体容积的匹配计算，确保单元工作在最佳的阻尼状态下，避免出现低频过肥或者收不住的问题，同时内腔中预留了吸音棉的粘贴位置，可以根据实际的听感调整吸音棉的铺设面积，微调箱体的等效容积与阻尼特性，适配不同的使用环境。箱体的外部饰面可以根据使用场景做调整，既可以做木纹贴皮适配家用场景的装修风格，也可以做耐磨的黑色磨砂漆处理，满足商用演出场景的耐用性需求。
