家具木架连接用偏心式支架销结构

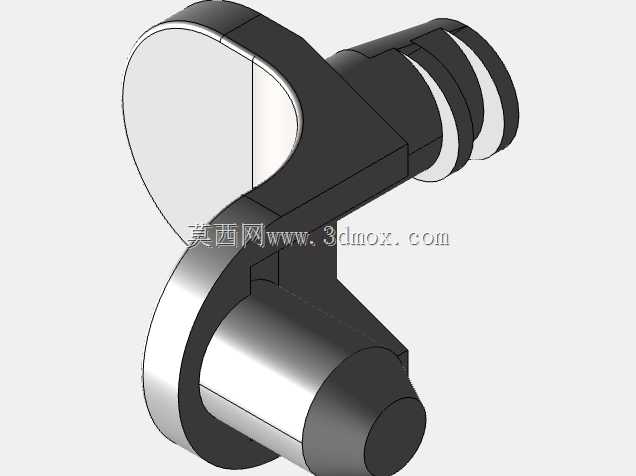

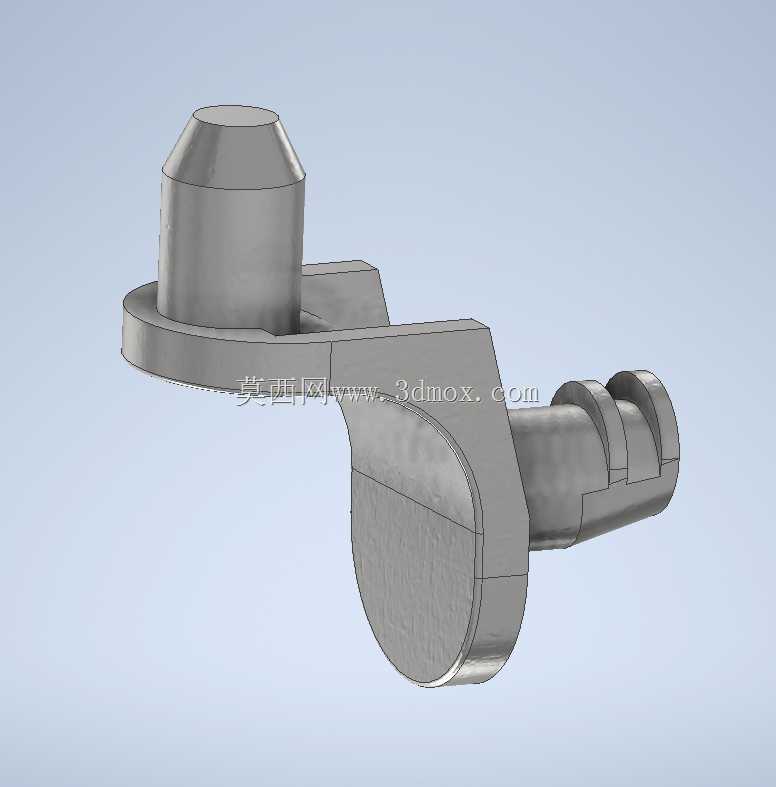

　　日常做板式家具、实木置物架的结构设计时，这类偏心锁紧结构的支架销是绕不开的基础连接件，很多刚入行的结构工程师容易忽略这类小零件的受力边界，最后做出来的架子用个一年半载就出现连接松垮、层板下沉的问题，其实核心就是没摸透这类支架销的实际受力逻辑和安装适配要求。先从实际应用场景说，这类支架销主要用在实木置物架、板式储物柜、户外木花架、定制展示木架的横竖杆连接节点上，替代传统的明装螺丝或者直角角码，安装完成后外露面只有圆弧装饰头，不会破坏木架的整体外观一致性，尤其是做原木风、极简风的家具产品时，这类隐藏式连接件的优势比明装紧固件明显很多。从功能特性上拆解，这个零件分为三个功能段：最外侧的圆弧偏心头是锁紧操作段，中间的带环槽杆身是木梁嵌入段，

　　末端的圆柱轴是对接插入段。安装的时候不需要复杂的工装，只需要在横向木方的端面打对应直径的沉孔，把末端圆柱轴完全敲入横向木方的预装孔内，保证杆身的环槽完全嵌入木纤维内，环槽的作用就是增大和木材的摩擦力，避免受拉的时候销子从横木里脱出；之后在竖向木架的对应位置打垂直的贯通孔，把已经装在横木上的销子对准竖木的孔位插入，这时候转动外侧的偏心头，偏心结构就会把竖木和横木往对接面拉紧，不需要额外涂胶就能实现无间隙的刚性连接，后期如果需要拆解搬家，只需要反向转动偏心头就能把横木拆下来，比传统的榫卯结构拆装效率高很多，也不会像钉接结构那样拆一次就把木材钉孔破坏没法二次安装。设计这类零件的时候，首先要考虑的是木材的握钉力边界，不同的木材密度差异很大，

　　松木这类软木的握钉力大概是硬杂木的60%左右，所以杆身的环槽数量、槽深不能做统一参数，针对软木应用的版本环槽要做的更深、槽间距更密，增大和木纤维的咬合面积；针对硬木的版本环槽可以适当做浅，避免敲入的时候把硬木的预装孔撑裂。偏心头的圆弧面不是单纯为了好看做的造型，一方面是转动的时候没有尖锐棱角，不会刮伤安装人员的手，另一方面圆弧面和竖木外侧的沉孔弧面完全贴合，安装完成后没有突出的棱角，日常使用的时候不会勾到衣物或者磕碰伤人。尺寸边界上，这类支架销的总长度一般控制在45mm到60mm之间，其中末端插入横木的圆柱段长度占总长度的40%左右，保证插入后有足够的抗拉拔力；中间带环槽的杆身直径要比竖木的预装孔小0.1mm到0.2mm，过松的话连接后会有旷量，架子晃动感明显，过紧的话敲入的时候容易把竖木的孔位撑裂，尤其是密度板、颗粒板这类人造板材，孔壁的抗张强度比实木低很多，间隙配合的公差要适当放大0.1mm。偏心头的直径一般比杆身大12mm到15mm，保证转动的时候有足够的锁紧力矩，不需要借助螺丝刀之类的工具，徒手就能完成锁紧操作，适合普通消费者自行组装家具。很多人做建模的时候容易忽略偏心头的转动行程，偏心结构的偏心距一般设计在3mm左右，转动90度就能完成最大行程的拉紧，要是偏心距做的太大，锁紧的时候需要的转动力矩太大，普通用户徒手拧不动；偏心距太小的话，拉紧量不够，横竖木的对接面容易留缝隙，不仅影响外观，时间长了缝隙里积灰受潮，木材容易发霉变形。

　　还有杆身和偏心头的过渡圆角，这个位置是应力集中最明显的地方，架子加载的时候，横木上的载荷会全部传递到这个过渡位置，要是圆角做的太小，甚至做直角过渡，反复加载之后容易在这个位置出现金属疲劳断裂，尤其是用在承重置物架上的时候，每层要放几十公斤的物品，过渡圆角至少要做R2以上，分散应力集中。另外，末端圆柱轴的端面要做15度的导入倒角，敲入横木预装孔的时候能自动对中，不会因为孔位稍微有点偏差就把孔边的木纤维顶崩，影响连接强度。实际选型的时候还要注意安装面的厚度，竖木的壁厚不能小于偏心头的沉孔深度，不然偏心头会突出木材表面，不仅影响美观，还容易被误碰导致锁紧松脱；横木的端面宽度要大于末端圆柱轴的直径，不然敲入销子的时候容易把横木端面撑裂。这类支架销除了用在家具上，其实小型的木质设备机架、户外木质宣传栏的框架连接也能通用，只要是木质杆件的垂直对接节点，对外观有要求、需要反复拆装的场景，都能适配。建模的时候要把各个功能段的公差标注清楚，尤其是和木材配合的尺寸，不能按金属件的紧配合公差来做，要考虑木材的湿胀干缩特性，预留一定的膨胀余量，不然空气湿度大的时候木材吸水膨胀，会把销子牢牢抱死在孔里，后期拆解的时候根本拧不动偏心头，甚至会把木材掰裂。还有环槽的边缘要做微小的倒角，不能有锋利的刃口，不然敲入的时候会把孔内的木纤维切断，反而降低了握钉力，要让环槽的边缘能把木纤维压入槽内，形成咬合的结构，才能保证长期使用不松脱。
