双排多层工业管道存放支撑管架结构

　　在工业厂区的管材仓储、机电安装预制场、流体管路运维班组的物料存放区域，这类双排多层管架是解决长条形管材、预制管段无序堆放问题的核心承载结构，不同于普通平板货架的平面承载逻辑，该管架采用侧向伸出的悬臂式承载结构，每一层的承载托臂垂直于主框架向外延伸，能够适配不同长度的金属管道、PVC管材、预制弯管段的存放需求，避免长尺寸管材因为支撑点间距过大产生的弯曲形变，尤其适合存放6米以内的常规工业管材，不需要额外搭配托盘就可以直接将管材架放在托臂上，存取时可以直接从架体侧面吊装或者人工抬取，不需要挪动上层其他物料，大幅降低管材存取的作业强度。

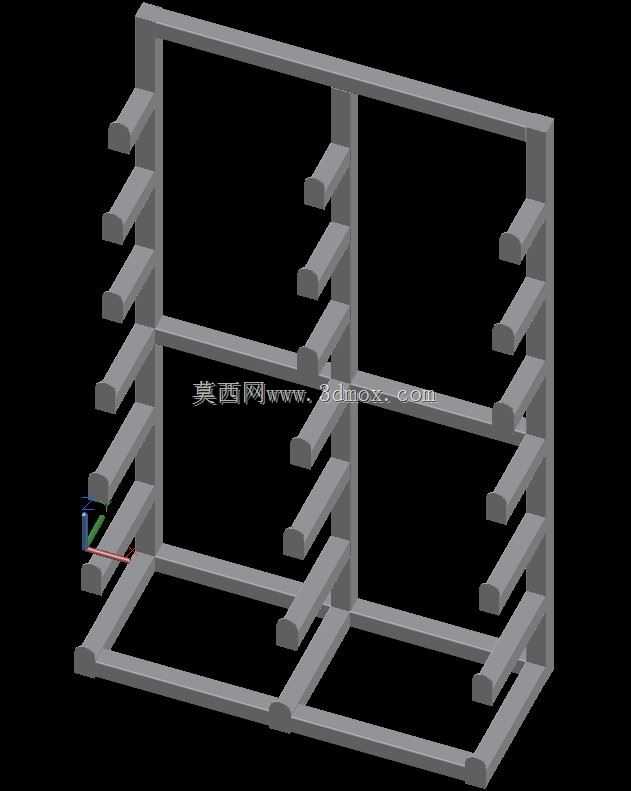

　　从结构设计逻辑来看，该管架采用双列并排的框架布局，主框架由矩形截面的型钢焊接成型，竖向立柱作为主要的承力构件，上下设置横向连接梁形成封闭的框架受力体系，避免单侧托臂加载后出现立柱侧倾的问题；每根立柱上沿竖向等间距排布多组托臂，托臂与立柱之间采用刚性焊接连接，托臂的截面尺寸根据单层额定承载载荷计算选定，端部做了小幅的上翘限位处理，防止放置在托臂上的管材因为外力碰撞出现滚落的风险。两列框架之间预留了足够的操作间隙，既可以作为人工盘点物料的通行通道，也可以适配小型液压搬运车的作业宽度，不需要额外预留过多的通道空间，提升仓储区域的空间利用率。

　　在实际应用场景中，这类管架除了用于仓储环节的管材存放，还可以布置在机电安装的现场预制区，作为管道预制加工的临时存放架，将切割完成、待焊接或者待防腐处理的管段按规格分层放置，避免管段直接接触地面造成的防腐层破损、管口沾染泥沙杂物的问题；在变压站、工业泵房的运维区域，也可以用这类管架存放备用的管路配件、短节管段，方便运维人员快速取用备件，缩短故障抢修的备件查找时间。

　　设计过程中需要重点核算几个核心的边界参数：首先是架体的整体宽度，双列布局的总宽度需要匹配常规管材的长度重心，确保管材放置后两端的悬挑长度基本一致，不会出现一端偏重导致架体失稳的问题；其次是托臂的层间距，需要根据日常存放的最大管材外径调整，确保相邻两层的管材之间预留足够的吊装操作间隙，不会出现上层管材压到下层管材接口的问题；第三是架体的底部安装边界，底部框架采用通长的型钢作为底梁，增大与地面的接触面积，如果是固定安装的场景可以通过膨胀螺栓将底梁与混凝土地面固定，如果是需要频繁移位的场景可以在底梁下方加装脚轮，适配不同的现场使用需求。托臂的伸出长度需要匹配常规管材的堆放直径，单层托臂可以同时存放多根同规格的小口径管材，或者单根大口径的重型管材，托臂的承载能力需要按照最不利工况下的满载载荷进行强度校核，确保焊接位置不会出现开裂、托臂不会出现下挠变形的问题。

　　从结构细节来看，所有的型钢连接位置都采用满焊工艺，焊后做打磨除锈处理，表面可以根据使用环境做喷漆或者镀锌防腐，延长架体在潮湿厂区或者户外临时场地的使用寿命；架体的整体高度控制在人工可操作的范围内，最高一层的托臂高度不超过成年人站立抬手的操作高度，避免需要登高取放物料带来的作业安全风险，最底层的托臂距离地面预留一定高度，避免地面积水、积灰浸泡或者污染存放的管材，同时也方便清理架体下方的地面卫生，不会形成卫生死角。不同于组合式的悬臂货架，该管架采用整体焊接的结构形式，整体刚性更强，不需要频繁拆装调整，适合长期固定存放同类型的管材物料，结构稳定性更好，长期满载存放也不会出现连接节点松动的问题。
