交流稳压器内部笼式支撑结构逆向还原

项目分类:变压器 发布时间:2024-11-12 ID:792399
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原
  • 交流稳压器内部笼式支撑结构逆向还原

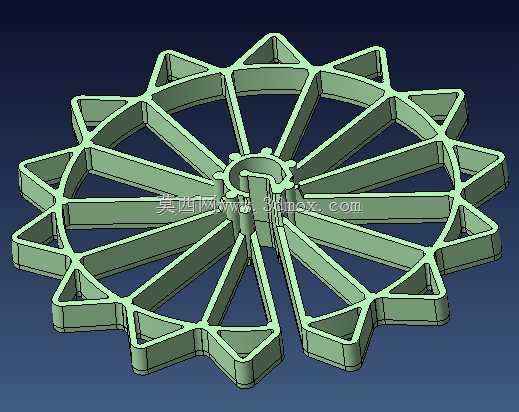

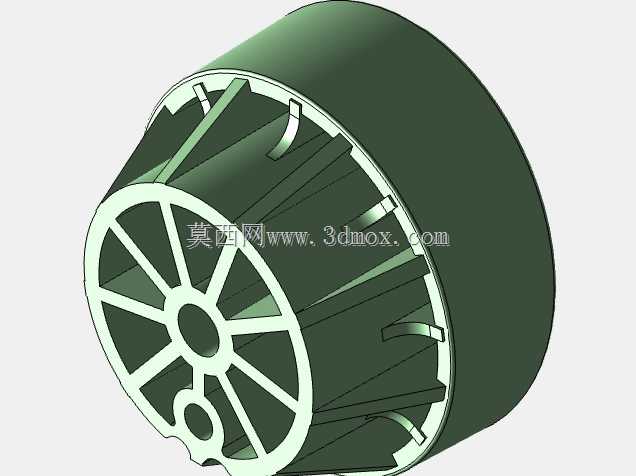

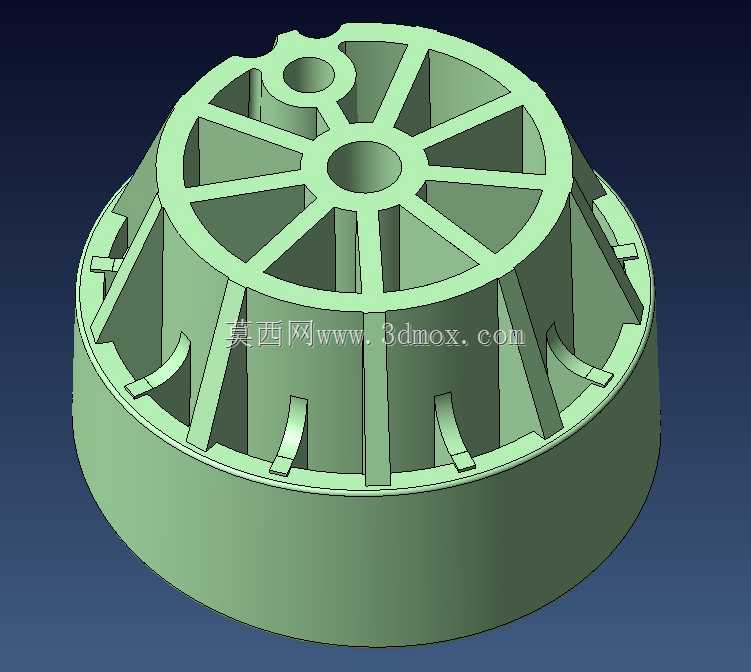

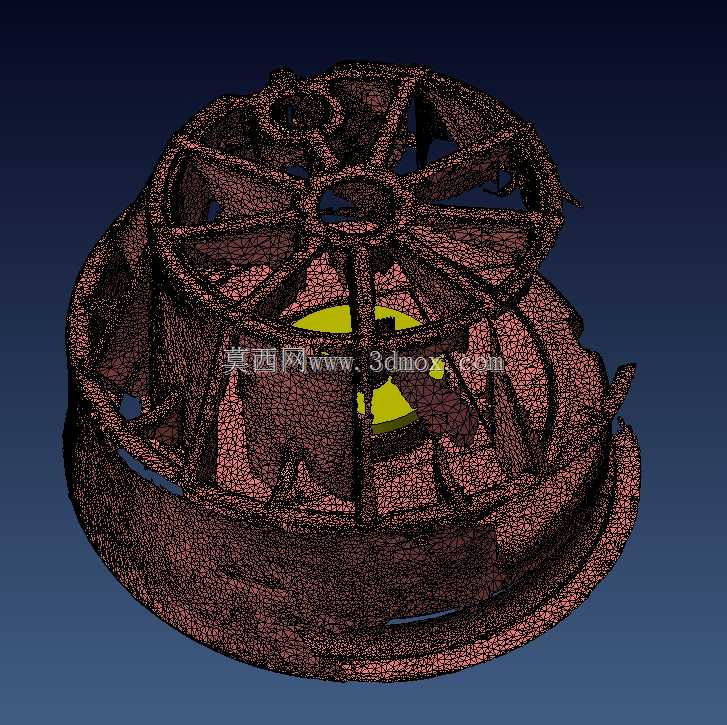

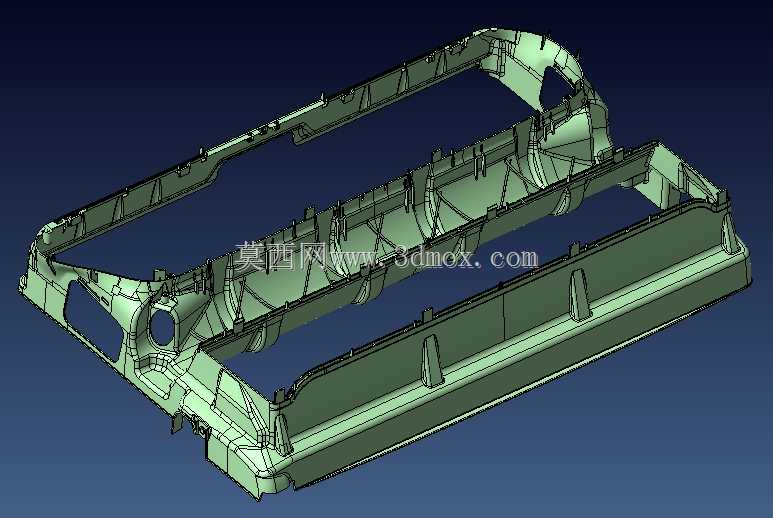

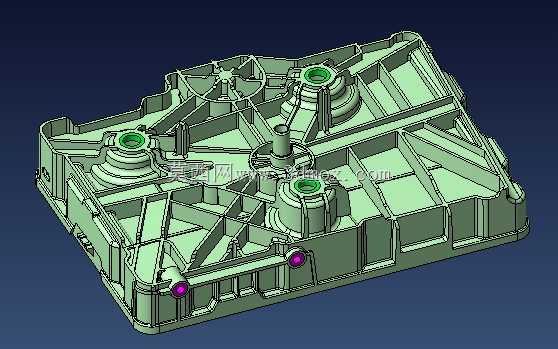

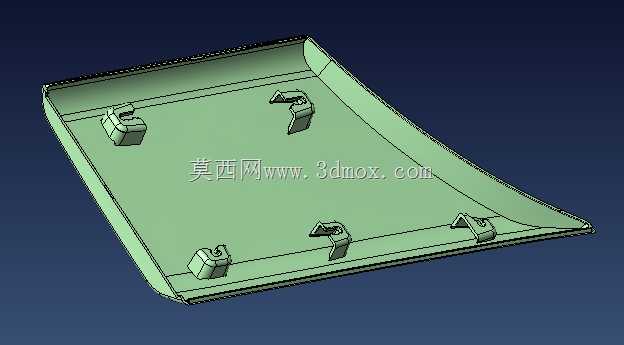

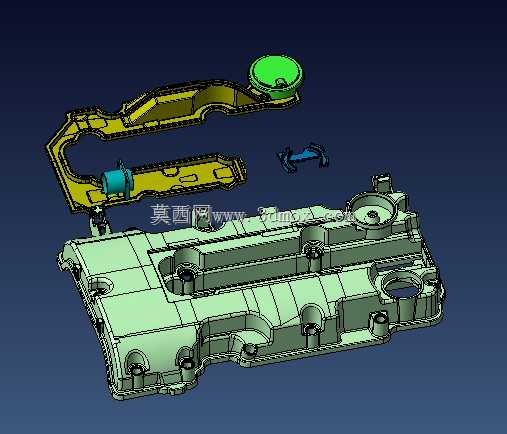

  在交流稳压器的整机结构设计中,内部笼式支撑构件是承载核心调压绕组、实现绕组与外壳绝缘隔离、保障整机运行抗振性能的关键结构件,这类构件多为异形铸造成型,曲面过渡复杂、加强筋分布无统一规则,在设备维保、国产化替代、老旧型号复产的场景中,往往没有原始二维图纸或三维数模可供参考,需要通过逆向工程手段完成结构的精准还原。本次还原的笼式支撑结构,整体为带中心通孔的阶梯圆盘构型,下部为环形安装基座,基座上沿周向均匀分布多道径向加强筋,筋条向上延伸形成笼式围护框架,中心区域预留绕组安装定位槽,槽位周边设置有限位凸台,可直接卡装调压绕组的绝缘衬套,避免绕组在设备运输、运行过程中出现径向窜动。从实际应用场景来看,

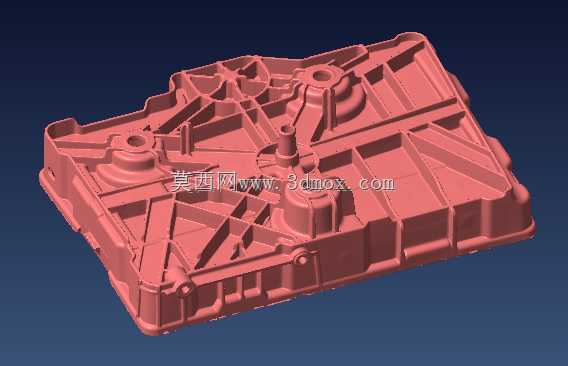

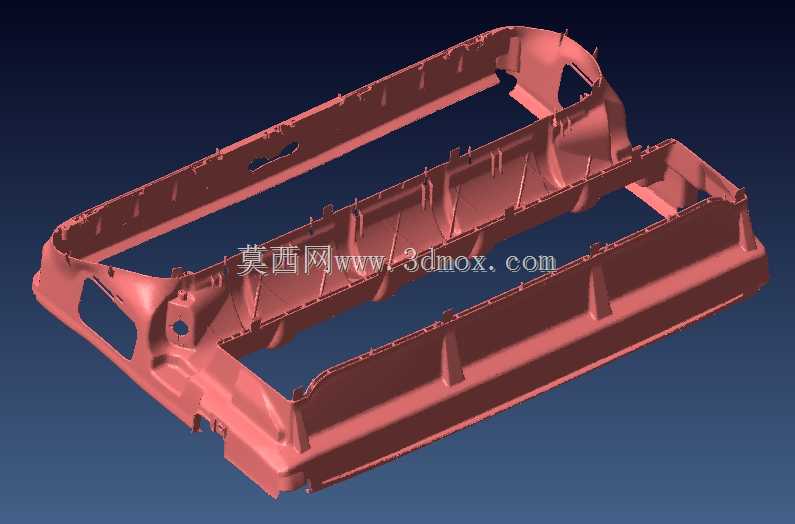

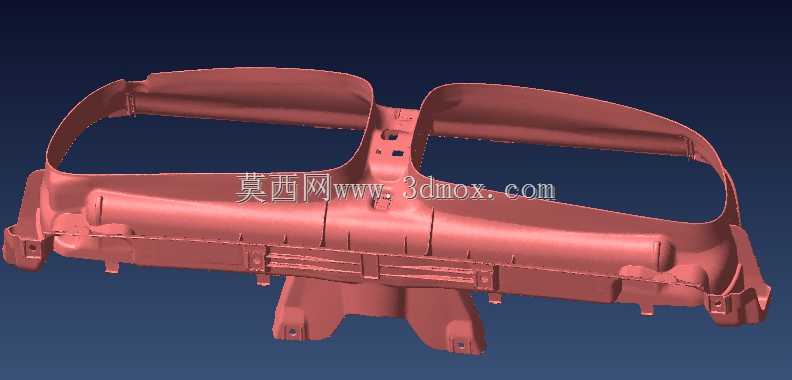

  这类支撑结构多用于中小功率壁挂式或台式交流稳压器,安装在设备外壳内部的下半腔,上部预留足够的散热间隙,保障绕组工作时产生的热量可通过笼式框架的镂空间隙自然对流散出,避免局部积热导致绝缘层老化加速。在逆向重构的过程中,首先通过三维扫描获取构件的点云数据,由于铸造成型的构件表面存在脱模斜度、铸造圆角以及长期使用产生的轻微磨损形变,点云数据会存在大量噪点与局部缺失,需要先对点云进行降噪、补洞、对齐处理,再基于处理后的点云进行曲面重构。重构过程中需要重点关注几个核心尺寸边界:下部环形基座的外径尺寸需要与稳压器下壳的内圈安装止口匹配,基座上的安装孔位需要与外壳底部的固定螺柱位置完全对齐,否则会出现装配干涉;

  中心通孔的直径需要匹配中心转轴的安装尺寸,保障调压机构转动时无卡滞;径向加强筋的厚度需要兼顾结构强度与材料成本,筋条过厚会增加构件重量、挤占内部散热空间,筋条过薄则会在长期受绕组重力压迫、设备运输振动时出现筋条断裂的问题。从结构设计思路来看,这种周向均匀分布的笼式筋条结构,相比实心圆盘支撑结构重量降低40%以上,同时镂空结构可以让绕组底部的空气形成流通回路,散热效率提升明显,筋条沿径向从中心向外围逐渐加宽,可将绕组的重力均匀传递到下部环形基座上,避免局部应力集中导致的基座变形。在实际建模过程中,还需要考虑铸造工艺的可行性,所有筋条与基座、筋条与中心安装座的连接位置都需要设置不小于R2的铸造圆角,避免铸造时出现应力开裂,

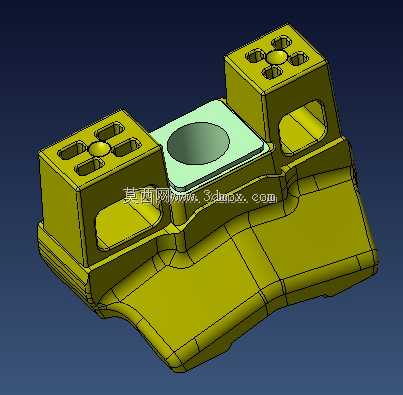

  所有竖直面都需要预留1:100的脱模斜度,保障构件可以顺利从铸模中脱出。另外,中心区域的黄色标识部位是绕组的定位基准面,这个平面的平面度公差需要控制在0.1mm以内,否则绕组安装后会出现倾斜,导致调压碳刷与绕组表面接触不良,出现调压不稳、打火等问题。下部环形基座的底面为安装基准面,平面度公差同样需要控制在0.1mm以内,保障构件安装到外壳后整体水平,不会出现偏斜。这类逆向重构的结构数模,一方面可以用于老旧稳压器的配件生产,解决老旧设备配件停产、维保困难的问题,另一方面也可以作为同类型稳压器结构优化的参考,通过对原有结构的受力分析,在保障强度的前提下进一步优化筋条分布,降低材料消耗、提升散热性能。在实际的逆向建模工作中,不能单纯追求点云的完全拟合,需要结合构件的实际功能、加工工艺、装配要求对扫描获取的形变、磨损部位进行合理修正,还原构件的原始设计尺寸,否则重构出来的数模会存在装配公差超标、工艺性差的问题,无法直接用于生产加工。比如长期受压变形的安装基座,扫描出来的平面会存在轻微翘曲,这时候就需要结合安装基准的要求,将基准面修正为平面,而不是完全按照扫描的翘曲面进行建模,否则生产出来的配件安装后会出现整机倾斜、内部构件对位不准的问题。
