IP68防护等级M25规格密封HDMI连接器结构

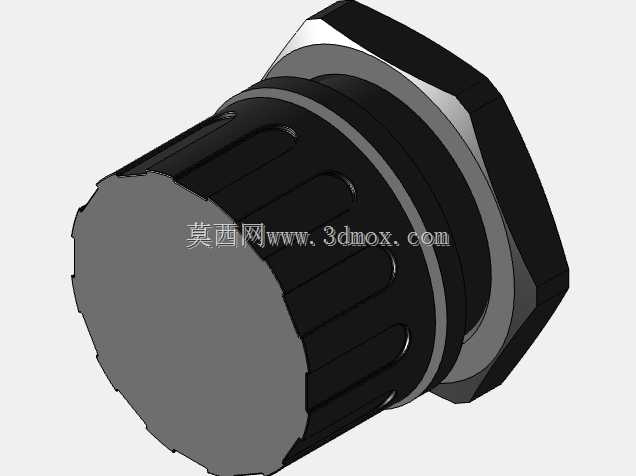

　　前端的六角边则是给面板安装时预留的扳手卡位，安装时用开口扳手卡住六角边就能稳稳把连接器锁在面板开孔上，不会出现跟转的问题，这点在薄壁机柜面板安装时尤其好用，不会因为拧动尾部螺母把连接器带着转，扯坏内部焊接的线芯。安装边界上，这款连接器适配M25规格的标准面板开孔，六角边的对边尺寸做了严格控制，不会出现开孔后卡不进去或者间隙过大的问题，法兰贴合面预留了密封胶圈的安装槽，装配时胶圈被压缩后能完全填满面板和连接器法兰之间的缝隙，从安装面就阻断水和粉尘的侵入路径。尾部的线缆穿入位置同样做了多层密封结构，线缆穿入后通过锁紧螺母挤压密封胶圈，让胶圈完全抱紧线缆外被，哪怕是长期浸泡在浅水环境里，也不会有水从线缆和连接器的配合缝隙渗进去。在户外工业显示设备、露天通讯机柜、水下探测装备、高粉尘车间的可视化终端这类应用场景里，常规HDMI接口根本扛不住恶劣工况的侵蚀——雨水泼溅、粉尘侵入、凝露附着都会直接导致针脚氧化短路、信号传输中断，这也是为什么带高防护等级的密封HDMI连接器，成了这类工况下信号传输链路里必不可少的核心连接件。这款M25规格的密封HDMI连接器，就是针对面板嵌入式安装场景设计的，从结构设计之初就把IP68的防护要求放在了首位，所有配合面的密封冗余都做了充分预留。从外形结构来看，主体采用后端滚花、前端带六角安装边的设计，后端的滚花结构不是为了装饰，是实际装配时方便徒手拧动尾部锁紧件，不需要额外卡持工具就能完成初步预紧，

　　内部的插芯结构完全遵循HDMI2.0版本的传输规范，针脚的排布间距、插合深度都和标准HDMI接口完全兼容，不需要额外做转接就能直接对接标准HDMI插头，支持2.0版本的带宽传输要求，能稳定传输高清视频信号，不会因为接插件的阻抗不匹配出现画面闪屏、丢帧的问题。设计的时候还考虑到了户外使用的耐候性，外露的金属部件都做了防锈镀层处理，塑料件选用的是耐高低温的工程材质，-40℃到85℃的工作温度区间里不会出现材质脆裂、密封胶圈老化失效的问题，哪怕是北方冬季户外、南方夏季暴晒的机柜环境里，也能长期保持防护性能和连接稳定性。很多工程师在做户外设备选型的时候，容易忽略接插件的防护细节，觉得只要设备外壳做了密封就行，

　　实际上信号接口位置是最容易出现防护漏洞的地方——常规HDMI接口没有密封结构，哪怕外壳做了防雨檐，潮气还是会顺着接口缝隙进到设备内部，时间长了针脚氧化就会出现接触不良，后期维护的时候要拆设备换接口，费时费力。这款密封连接器直接把接口位置的防护做满，安装时只需要在面板上开对应的M25安装孔，把连接器从面板外侧穿入，内侧用锁紧螺母固定，接好内部的HDMI线芯之后，把尾部的密封锁紧件拧紧就完成了装配，整个安装过程不需要做额外的密封打胶，后期维护的时候如果需要更换线缆，只需要松开尾部锁紧件就能操作，比传统的灌封密封方式维护成本低很多。另外连接器的插合端也做了对应的密封结构，当对接插头插到位之后，接口位置的密封圈会抱紧插头的外被，

　　哪怕是插头插合状态下，也能达到IP68的防护等级，不需要额外给接口位置做防雨罩，在一些需要频繁插拔调试的户外设备上，这点能省掉很多额外的防护结构设计工作。从结构强度上来说，整个连接器的外壳壁厚做了加厚处理，安装到位之后能承受一定的侧向冲击力，不会因为现场施工时的磕碰出现外壳开裂、内部插芯错位的问题，滚花位置的防滑齿深度也做了优化，戴劳保手套操作的时候也能稳稳拧动，不会出现打滑的情况。在实际的项目应用里，这类连接器除了用在工业设备上，也经常用在户外广告屏、车载移动监控、船舶舱内显示终端这类有高防护要求的场景，只要是需要把高清信号从密封壳体内部引到外部，或者从外部接入到密封设备内部的场景，这款连接器都能适配，不需要重新开模定制专用接插件，能大幅缩短项目的选型和开发周期。
