金属挠性软管结构三维设计作品

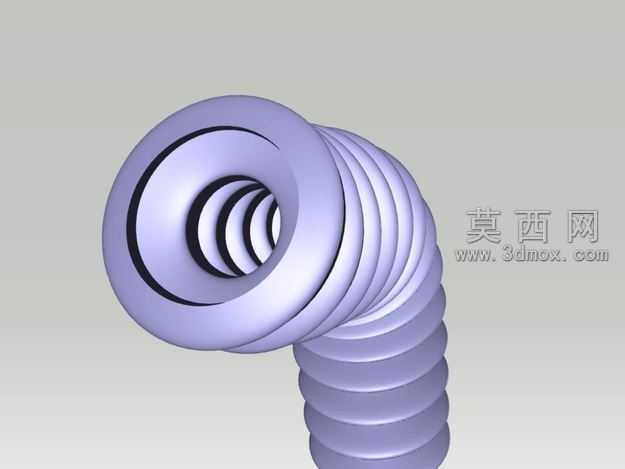

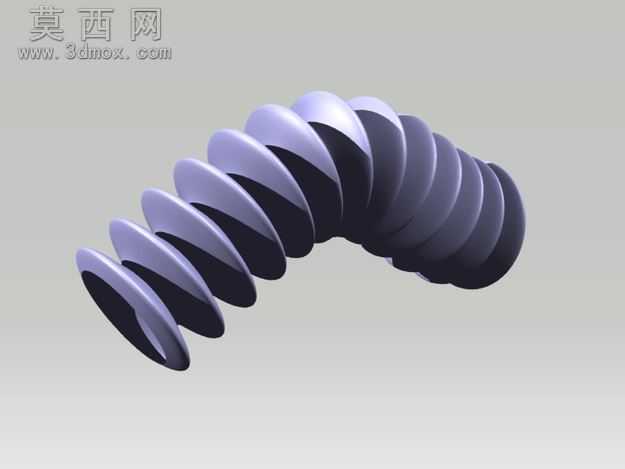

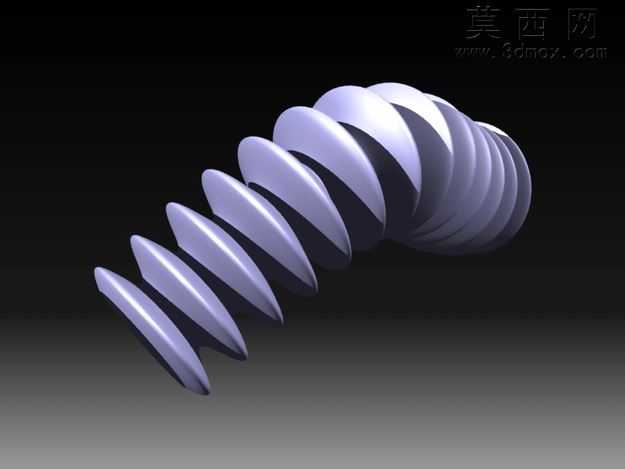

本作品为金属挠性软管的三维数字化设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先针对挠性软管的核心功能特性，对连续螺旋波纹结构进行精准参数定义，每一圈波纹的曲率半径、波峰波谷间距、管壁厚度均按照实际金属软管的工程比例设定，确保模型结构符合挠性件可弯曲形变的物理特性。建模过程中先绘制单圈波纹的截面轮廓，通过螺旋扫掠命令生成连续的主体波纹段，再对软管两端的连接端头进行结构细化，端头部分采用平整法兰式结构，与波纹主体做平滑过渡衔接，避免结构连接处出现生硬的几何断层，保证整体结构的完整性。材质渲染阶段，为模型赋予抛光不锈钢金属材质，调整材质的反射率、粗糙度参数，还原金属管件表面的亮面金属质感，同时对波纹的凹凸结构做光影适配处理，让螺旋结构的明暗层次自然呈现，清晰展现每一圈波纹的轮廓形态，渲染场景采用柔和的漫反射光照环境，搭配浅灰色哑光背景，突出金属软管本身的结构细节，避免多余环境元素干扰模型展示。结构设计上充分考虑挠性软管的实际使用场景，螺旋波纹的排布密度经过反复调整，既保证管路具备足够的弯曲自由度，可实现多角度弯折适配不同管路走向，又保证管壁结构具备合理的支撑强度，不会因波纹过密导致结构冗余、或是过疏导致弯折时出现管壁折损的问题。设计思路围绕工业管路连接件的实用属性展开，摒弃多余装饰性结构，所有几何特征均服务于挠性软管的连接、导送、柔性适配核心功能，模型的几何精度满足后续工程装配、结构演示、产品渲染展示等多场景使用需求，整体结构无破面、无冗余几何线面，各部件衔接逻辑清晰，完整还原了金属挠性软管的典型结构特征，可直观展现这类柔性五金管件的形态特点与结构原理。
