镀锌槽式线缆敷设支撑构件

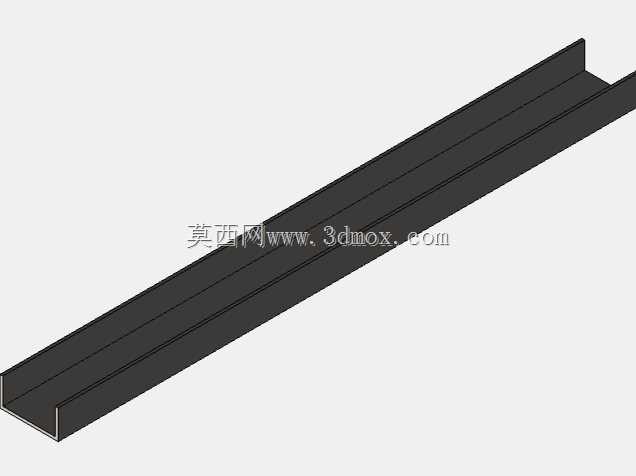

　　在工业电气布线、建筑配电、通信机房线缆敷设等场景中，这类镀锌槽式支撑构件是线缆防护与规整排布的核心基础部件，主要承担线缆承载、物理防护、规整走线的作用，避免线缆直接暴露在环境中受到机械刮蹭、粉尘侵蚀、外力磕碰，同时能将多组动力线缆、控制线缆、通信线缆有序归集，减少不同回路线缆间的信号干扰，也便于后期线路检修与回路排查。从结构设计来看，该构件采用U型槽式截面，两侧带等高度的翻边结构，这种截面形式在同等材料厚度下能获得更高的抗弯截面模量，在长距离架空敷设时可减少跨距内的挠度变形，避免因构件下垂挤压内部线缆损伤绝缘层。设计阶段首先要匹配敷设场景的线缆填充率，槽内净宽需要满足线缆排布后总截面积不超过槽内有效截面积的40%，

　　预留足够的散热空间，避免线缆工作时积热加速绝缘老化；槽体侧边的高度需要根据敷设线缆的最大外径调整，保证线缆不会从槽体侧边脱出，同时侧边翻边做了小圆角钝化处理，避免安装过程中割伤施工人员手部、刮破线缆外护套。构件整体采用镀锌工艺处理，表面的锌层能在普通室内环境下形成钝化保护层，隔绝空气与水汽对基材的锈蚀，在普通厂房、办公建筑、地下车库等常规场景下无需额外做防腐处理即可直接使用，若应用在沿海高盐雾、化工腐蚀环境则需要在镀锌基础上额外增加喷涂或钝化层，但该基础款型主要面向常规干燥室内布线场景。从安装边界来看，这类槽式构件的安装通常采用吊装支架或壁装托架固定，构件底部预留的安装孔位需要匹配常规M6-M8的膨胀螺栓或吊杆连接尺寸，

　　相邻两段槽体对接时采用配套连接片固定，对接处的缝隙控制在1mm以内，避免尖锐断口外露，同时槽体转弯、分支位置需要配套对应的弯头、三通配件，保证线缆敷设时的弯曲半径满足线缆最小弯曲要求，比如动力电缆弯曲半径不小于线缆外径的10倍，弱电线缆弯曲半径不小于外径的6倍，槽体的内边缘不能有尖锐凸起，避免线缆拖拽敷设时划伤外被。实际选型过程中，需要根据敷设线缆的总重量核算槽体的板材厚度，当槽内敷设线缆总荷载超过每米50kg时，需要适当增加板材厚度或缩小支架安装跨距，避免长期荷载下槽体发生塑性变形；槽体的直线段每间隔30米需要设置伸缩补偿结构，避免温度变化带来的热胀冷缩导致槽体变形拱起，对接位置的连接螺栓需要采用镀锌或不锈钢材质，

　　避免长期使用后锈蚀导致连接松动。这类构件的三维建模过程中，重点要还原槽体的截面尺寸精度、翻边的圆角细节、安装孔的位置公差，因为实际生产中该类构件多采用连续辊压成型工艺，截面的尺寸一致性直接影响现场拼接的顺畅度，如果建模时截面尺寸存在偏差，生产出的构件对接时会出现错位、缝隙过大的问题，无法满足施工验收要求；同时建模时需要考虑板材折弯的回弹量，在折弯位置预留合理的工艺补偿，保证成型后的槽体侧边垂直度符合要求，不会出现侧边外张或内收的情况，影响后续盖板安装或线缆敷设。在实际工程应用中，这类镀锌槽式构件相比PVC线槽具备更高的机械强度，能承受一定的外力冲击，适合在有机械碰撞风险的厂房区域、架空敷设高度较低的公共区域使用，同时金属材质的槽体具备一定的电磁屏蔽作用，在敷设屏蔽要求较高的通信线缆、控制信号线缆时，能减少外界电磁干扰对信号传输的影响，若有更高屏蔽要求可在槽体连接处增加跨接导线，保证槽体整体电气连通，形成连续的屏蔽层。
