农业作业四轮电动运载车底盘框架结构

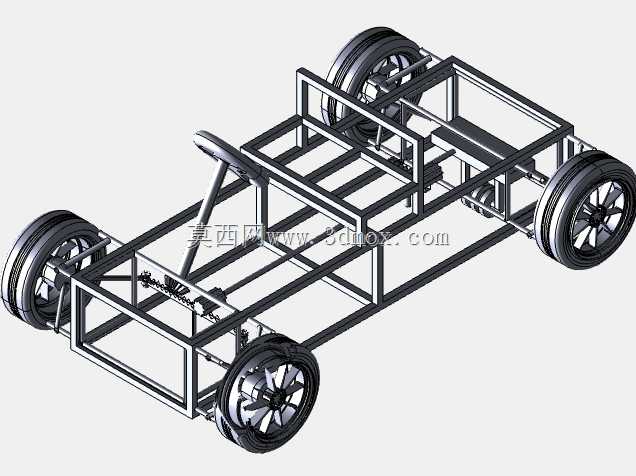

　　这套管架式四轮行走底盘结构，主要面向丘陵、小块农田的农资转运、田间作业机具搭载场景设计，适配南方零散耕地、果园行间通行的窄幅作业需求，区别于传统宽幅拖拉机的大尺寸设计，整体外廓宽度控制在1.2米区间，长度控制在2.2米，空载状态下底盘离地间隙220mm，能够顺利通过田埂、垄沟等复杂非铺装路面，不会出现底盘托底、轮距过宽碾压作物的问题。从结构设计逻辑来看，整体采用矩形钢管拼焊形成主承载框架，主纵梁选用40603mm的冷拔矩形管，横向连接梁选用40402.5mm的方管，所有焊接位置均预留3mm的焊接收缩余量，框架拼接完成后整体做抛丸除锈处理，能够适应田间高湿度、多腐殖质的腐蚀环境，框架上部预留了多组标准安装孔位，

　　可根据实际作业需求加装货厢、药箱、播种机具、采摘输送台等不同作业属具，不需要对主框架进行二次切割改装，降低了农户的改装成本与结构强度损耗。行走系统部分采用四轮独立布局，前轮设置转向连接节，通过转向柱直接连接方向盘操纵机构，转向传动比设置为18:1，在田间狭窄路段转向时不需要大幅度打方向，最小转弯半径控制在3.5米以内，能够在田块端头顺利完成转向掉头，不需要反复倒车调整。后轮作为驱动轮预留了驱动电机、传动半轴的安装空间，框架中部的空腔位置可放置动力电池组与控制器，重心控制在整车前后轴中点偏前100mm的位置，空载与满载状态下的前后轴荷比控制在45:55，既保证了转向轮的足够抓地力，也能避免重载时后轮附着力不足出现打滑。

　　设计过程中对框架的受力边界做了明确限定，额定承载质量设定为800kg，在主框架中部的货厢安装位置施加均匀载荷时，框架最大挠度不超过2mm，不会出现长时间使用后框架变形、车轮定位失准的问题。轮端安装位统一采用标准五孔轮毂连接尺寸，可适配普通农用真空轮胎或者防滑履带轮，用户可根据作业路面的泥泞程度快速更换行走部件，不需要改动轮端的连接结构。转向系统的连接部位全部设置了密封防尘套，避免田间泥沙进入铰接位置造成转向卡滞、磨损加剧的问题，所有铰接销轴均采用45号钢调质处理，表面做镀锌防锈处理，日常使用只需要定期加注润滑脂即可，维护难度极低。框架前部预留了保险杠安装位与拖挂连接点，可前置安装除草、开沟等小型机具，后部可拖挂小型犁具、拖斗，

　　拓展不同的作业功能。整体结构没有采用复杂的冲压覆盖件，全部采用标准型材拼焊，农村地区的普通焊接维修门店即可完成故障修复，不需要专用的模具配件，降低了全生命周期的使用成本。在安装边界设计上，所有上部属具的安装孔位均采用统一的80mm孔距标准，与市面上常见的小型农用机具安装尺寸通用，用户不需要自行打孔适配，避免了自行钻孔造成的框架主梁强度下降问题。电池仓位置设置了可拆卸的固定压条，可适配不同容量规格的磷酸铁锂电池组，根据作业时长需求灵活选择电池配置，不需要改动仓体结构。制动系统预留了液压制动总泵与管路的安装空间，可直接加装常规的盘式制动组件，满足坡道驻车、田间行驶的制动安全需求。
