曲柄滑块式连续自动锤击机构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792475
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构
  • 曲柄滑块式连续自动锤击机构

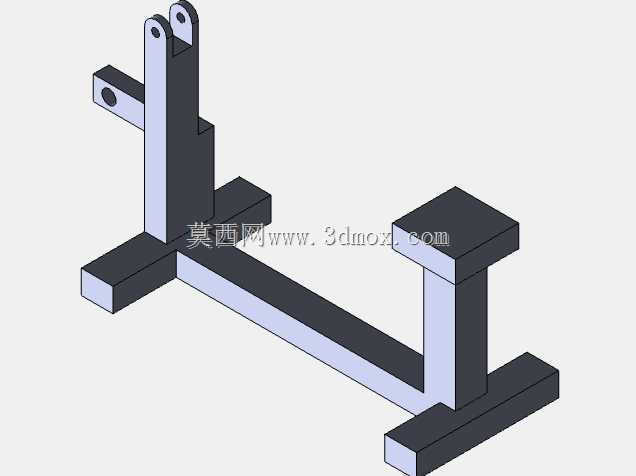

  在小型锻打工位、精密五金件冲边、建筑小构件预制以及实验室材料冲击测试场景中,这类基于曲柄滑块原理的自动锤击机构,是替代人工持锤、保证冲击一致性的核心执行单元。整套机构的安装基准为底部一体式焊接机架,机架采用矩形型钢拼焊成型,横向两支承梁的跨距可根据现场工位的操作空间调整,纵向立柱的高度预留了锤头行程的安全余量,安装时仅需通过地脚螺栓将机架底部的四个安装座固定在混凝土地面或者设备工作台面上,无需额外做二次灌浆找平,机架上平面的平面度公差控制在0.1mm/m范围内,可保证曲柄转动过程中不会出现额外的侧向偏载。

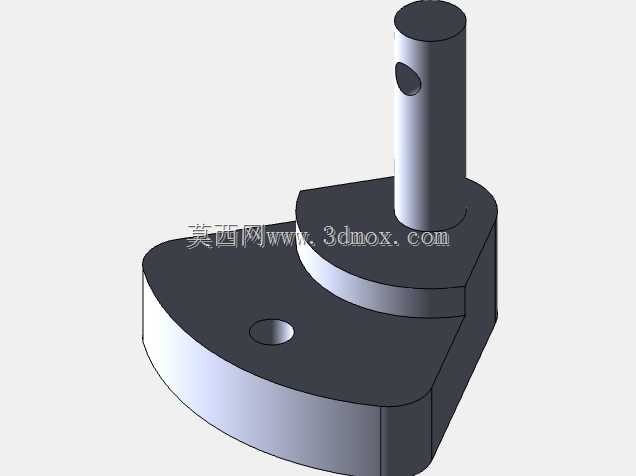

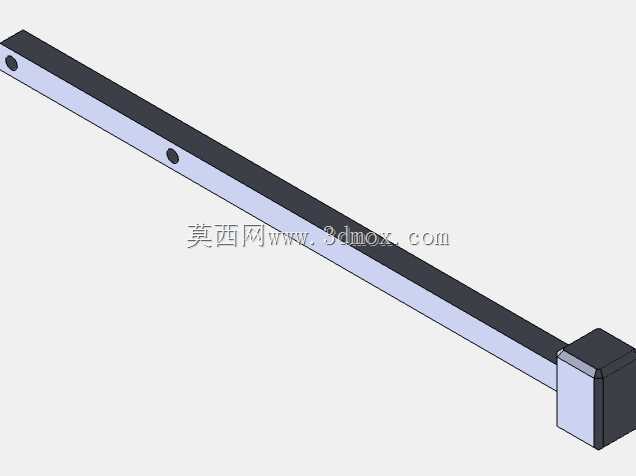

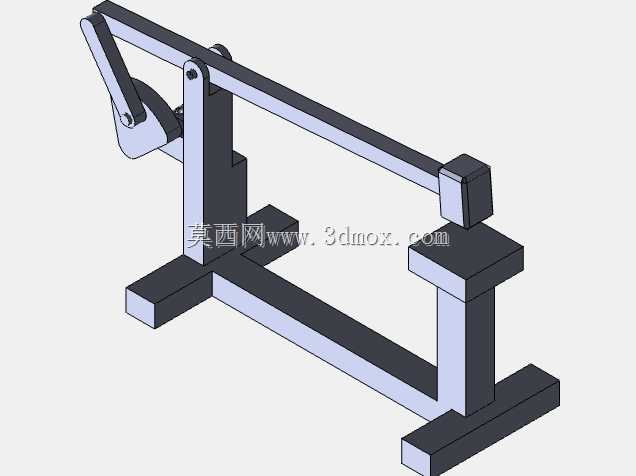

  从功能实现逻辑来看,整套机构的动力输入端为曲柄组件,曲柄的回转中心通过带座轴承固定在机架左侧的立柱上,动力接入后曲柄做整周回转运动,通过铰接的连杆将回转动力传递给滑动导杆,导杆与机架右侧的竖直导向套做滑动配合,将曲柄的旋转运动直接转化为锤头的竖直往复直线运动,不存在中间传动的间隙累积,每次锤击的行程固定,冲击力度的波动范围可控制在5%以内,完全满足小零件连续锻打、薄壁件压合、试样冲击等工况对冲击一致性的要求。锤头部分采用快换式结构设计,可根据不同的作业需求更换平锤、尖锤、成型压头等不同工作端,更换时仅需松开锤头侧面的紧定螺钉即可完成拆装,无需拆解整套传动机构,适配多品种小批量的生产作业需求。

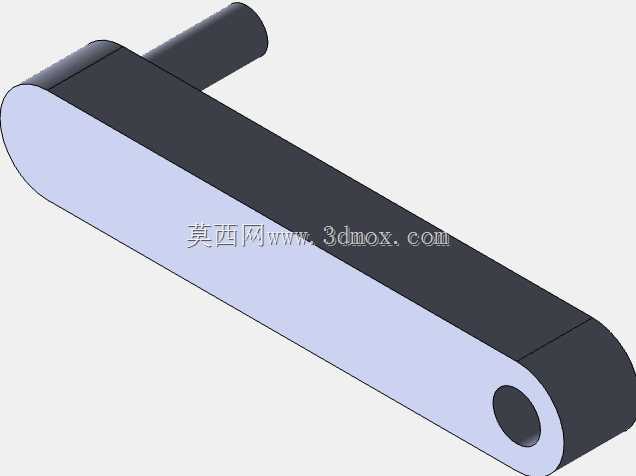

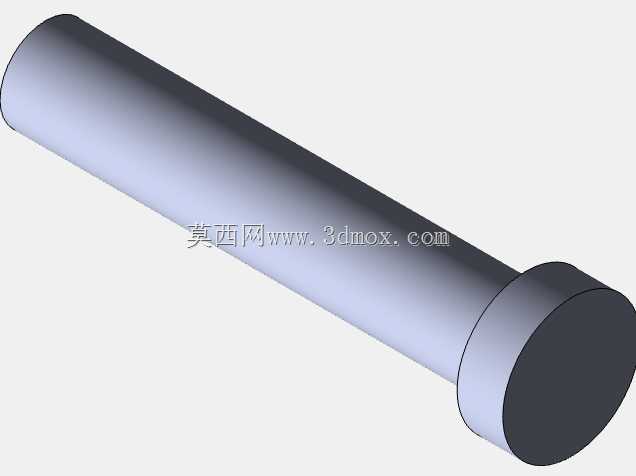

  设计过程中,首先对曲柄的偏心距做了匹配计算,偏心距的大小直接决定锤头的工作行程,针对常规小零件锻打工况,偏心距设置为50mm时,锤头的有效锤击行程为100mm,既可以满足常规锻件的变形量需求,也不会因为行程过大导致机构整体尺寸冗余。连杆两端的铰接孔均镶嵌了自润滑铜套,铜套与铰接销轴的配合间隙控制在0.02-0.04mm之间,既可以保证转动灵活,也能避免间隙过大带来的锤击冲击异响,同时减少日常维护的润滑频次,在连续8小时作业的工况下,仅需每周对铰接点做一次润滑保养即可。导向套与导杆的配合面采用了淬火处理,表面硬度达到HRC45-50,可承受锤击过程中的侧向分力,长期使用不会出现导向面拉毛、卡滞的问题。

  从实际使用的场景适配性来看,这类机构不需要复杂的控制系统,仅需匹配对应功率的减速电机即可驱动,可直接接入现有生产线的工位旁,作为自动化生产线的一个锤击工位使用,也可以单独作为小型台式锤击设备用于维修、小批量加工场景。机构的整体外形尺寸紧凑,横向总长度不超过800mm,纵向总宽度不超过300mm,机架顶部距离地面的高度约为450mm,锤头处于最高位置时,锤头下端面到工作台砧座的距离为120mm,可放置的最大工件高度不超过100mm,安装时不需要占用过大的车间空间,也不需要额外搭建操作平台,操作人员站在工位侧面即可完成上下料操作,符合人机工程学的操作高度要求。

  在结构刚性设计上,机架的立柱与横梁之间采用了三角加强筋结构,可抵消锤击过程中产生的反向冲击力,避免机架长期受冲击出现焊接部位开裂的问题。砧座部分与机架采用螺栓刚性连接,砧座的上平面经过磨削加工,平面度公差不超过0.05mm,可保证工件放置平稳,锤击时不会出现工件滑移的问题。整套机构的运动部件均做了动平衡校正,曲柄上配置了平衡块,可抵消曲柄回转过程中产生的惯性力,设备运行时的振动量小,不会对周边的精密加工设备造成振动干扰。针对不同的锤击力度需求,可通过调整驱动电机的转速来改变每分钟的锤击次数,转速越高锤击频率越高,单次锤击的冲击力会相应降低,适配不同材质、不同工艺的锤击需求,比如针对有色金属件的压合作业,可采用高转速低冲击力的参数,针对黑色金属的锻打作业,可采用低转速高冲击力的参数,参数调整仅需通过变频器改变电机转速即可实现,不需要对机械结构做任何改动。
