交流稳压器铁芯绕组剖视结构设计

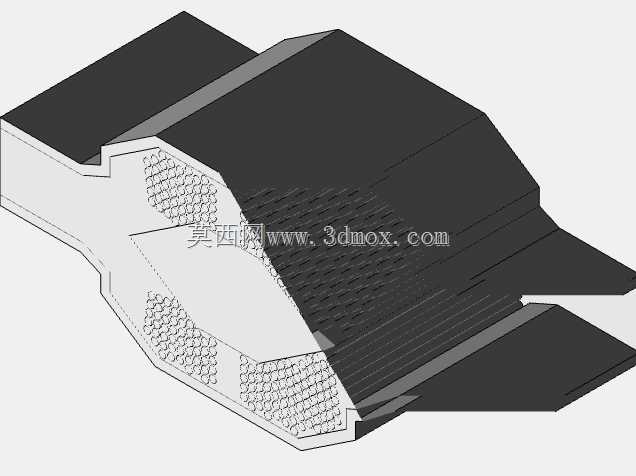

　　在供配电末端的电压波动治理场景中，交流稳压器是保障精密加工设备、实验室检测仪器、医疗诊断装置稳定运行的核心电磁部件，其内部铁芯与绕组的结构匹配度，直接决定了稳压响应速度、负载承载能力与运行温升表现。本次呈现的剖视结构，完整还原了叠片式铁芯与分层绕组的装配关系，能直观看到铁芯采用斜接缝叠装工艺的截面形态，这种叠装方式可有效降低空载运行时的涡流损耗，减少铁芯因交变磁化产生的异常振动与噪音，适配车间、机房等长时间连续运行的使用场景。从结构设计逻辑来看，绕组采用分层绕制排布，靠近铁芯内侧的为初级绕组，外侧分层排布的为次级调压绕组，绕组层间预留的绝缘间隙完全匹配低压电工设备的爬电距离要求，剖视视角下可清晰看到绕组端部的绝缘衬垫结构，

　　该结构可避免绕组在长期热胀冷缩过程中出现层间位移，防止绝缘层磨损引发的匝间短路问题。在实际安装适配层面，该结构的整体安装边界充分考虑了标准柜体的安装尺寸，底部预留的固定孔位适配常见的槽钢安装基座，铁芯与绕组的整体重心落在安装面的几何中心区域，可避免设备运输或运行振动过程中出现结构倾斜。从功能实现角度，该结构的磁路设计完全围绕交流稳压的核心需求展开，铁芯的有效导磁截面积经过精确核算，可在输入电压±20%波动区间内维持铁芯磁密处于合理区间，避免出现磁饱和导致的输出波形畸变；绕组的线径选型匹配额定负载下的电流密度要求，长时间满负载运行时绕组温升可控制在绝缘材料允许的温度范围内，外层包裹的绝缘浸渍层可抵御工业环境中的粉尘、潮气侵蚀，

　　延长部件的实际使用寿命。在结构细节处理上，剖视结构中可见铁芯叠片的压紧结构，通过两端的夹件将叠片压紧为整体，可降低铁芯在交变磁场下的磁致伸缩振动，夹件与铁芯之间设置的绝缘隔片可避免形成闭合涡流回路，减少不必要的空载损耗；绕组引出端的排布位置预留了足够的接线操作空间，可方便现场施工时的线缆压接与绝缘处理，引出端的载流截面与绕组线径完全匹配，避免出现局部接头发热的隐患。对于从事配电设备结构设计、稳压器产品研发的工程人员而言，该剖视结构可直观理解电磁转换部件的内部装配逻辑，在进行同类型产品改型设计时，可参考其磁路排布、绝缘间隙设置、安装边界预留的设计思路，结合实际负载参数调整铁芯截面积与绕组匝数，在保证稳压性能的前提下优化整体结构体积，减少不必要的材料损耗。
