赛特福德C400车载坐便结构三维数模

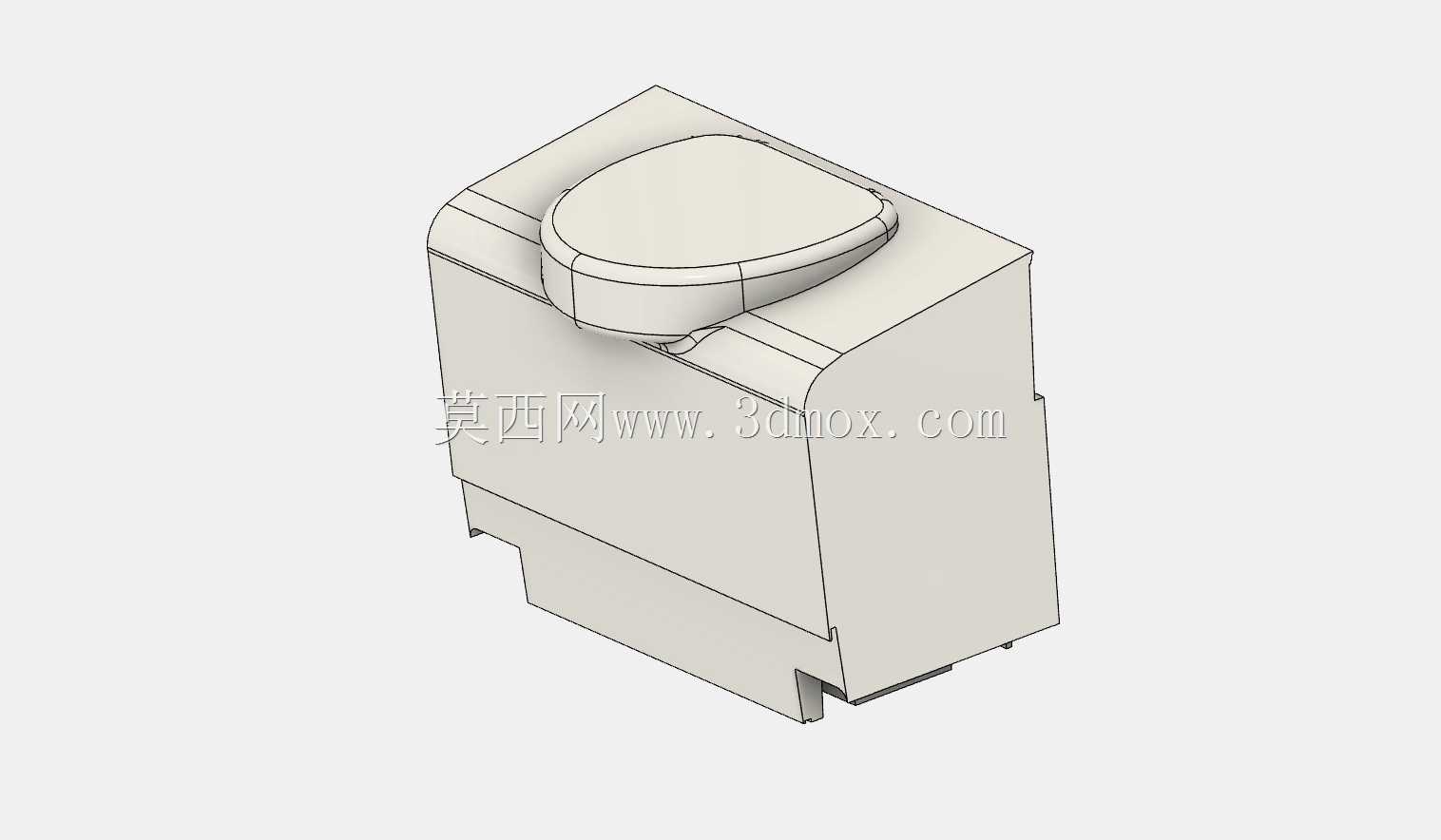

　　这款盒式坐便结构主要面向旅居房车、改装露营车、移动方舱这类具备独立卫浴空间的移动载具场景，作为车载卫生系统的核心承载部件，其设计完全围绕移动场景下的空间约束、安装可靠性、使用便捷性三个核心维度展开。不同于民用固定式坐便器，移动载具内的卫浴空间通常被压缩到极限，常规坐便器的大尺寸底座、固定排污结构完全无法适配，因此这款产品在整体轮廓上做了大量适配性优化。从结构外形来看，主体采用方正的立式箱体结构，顶部坐圈区域做了贴合人体工学的弧面收边，坐圈轮廓并非正圆形，而是根据人体坐姿受力分布做了前窄后宽的水滴形优化，边缘做了12mm的圆角过渡，既避免了尖锐棱角在车辆行驶晃动过程中造成磕碰，也能在有限的横向空间内最大化坐靠接触面积，

　　降低长时间使用的局促感。主体箱体的侧壁做了1.5度的拔模斜度，一方面是为了适配注塑成型的工艺要求，减少脱模过程中的结构拉伤，另一方面也能在安装时与舱体侧壁预留出均匀的安装间隙，避免车辆行驶过程中因车身形变产生结构挤压。箱体底部设置了两级阶梯式的定位凸台，凸台高度分别为8mm和15mm，对应车载卫浴舱地板上的预埋安装卡槽，安装时无需额外打孔固定，直接将凸台卡入卡槽后，配合侧面两个快拆锁扣即可完成固定，整个安装过程单人即可操作，后期维护拆卸时也无需动用工具，直接拨开锁扣就能将整个坐便器从舱体中取出，方便清理排污储纳舱。在功能结构的设计上，顶部坐圈与主体箱体之间设置了隐藏式的翻转铰链，铰链的阻尼力矩经过调校，

　　开合过程中不会出现自由滑落的情况，在车辆行驶在颠簸路面时，坐圈也不会因为震动产生异响。坐圈下方的箱体内部预留了储水冲洗结构的安装空间，侧壁预留了12mm直径的进水接口，接口位置距离箱体底部120mm，刚好匹配车载水路系统的常规布管高度，无需额外做管路弯折适配。箱体后侧设置了排污仓的抽拉导向槽，导向槽做了2度的倾斜角度，抽拉过程中可以依靠结构导向自动对齐密封胶圈，避免排污抽拉过程中出现渗漏。考虑到移动载具的使用环境，整个结构的所有外部棱边都做了R3以上的圆角处理，没有任何突出的尖锐结构，避免车辆急刹或者晃动时人员磕碰受伤。从安装边界尺寸来看，整体横向宽度控制在340mm，纵向深度390mm，整体高度420mm，

　　这个尺寸刚好适配绝大多数B型、C型房车的独立卫浴舱预留空间，不会占用过多过道面积，同时坐面高度距离安装地板400mm，符合人体坐姿的舒适高度，不会因为空间压缩导致坐靠姿势蜷缩。箱体侧壁的厚度均匀控制在4mm，既保证了结构强度，能够承受150kg的静态载荷，也不会因为壁厚过大导致整体重量超标，整套结构不含内部水件的净重控制在3.2kg，符合车载配件的轻量化要求。在建模过程中，所有配合面的公差都按照注塑件的常规配合等级做了预留，卡扣结构的配合间隙控制在0.2mm，密封面的平面度公差控制在0.1mm以内，确保后期开模或者3D打印验证时，各个活动部件能够顺畅动作，不会出现卡滞或者密封失效的问题。对于结构设计从业者来说，这类移动载具配套部件的设计核心，从来不是追求复杂的功能堆叠，而是在极端受限的空间内，平衡可靠性、轻量化、易维护三个核心需求，每一处尺寸的设定、每一个结构的取舍，都要对应实际使用场景中的具体痛点，比如底部的阶梯凸台，本质是为了抵消车辆行驶过程中的纵向冲击力，避免长期震动导致结构移位；侧壁的拔模斜度除了工艺需求，也能在安装时起到自动对中的作用，降低现场安装的对位难度；坐圈的水滴形轮廓，是在有限宽度内最大化使用舒适度的最优解，这些细节都是在大量实际装车验证的基础上逐步优化而来的，不是凭空的造型创意。
