交流稳压器内部腔体结构三维设计

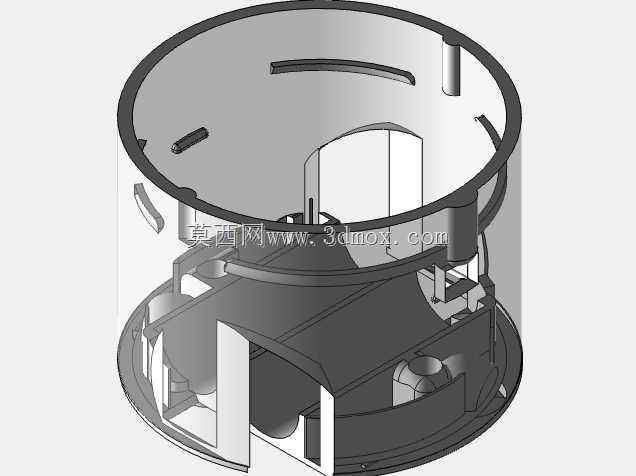

　　在民用配电、小型工业工位供电的场景里，交流稳压器的核心作用是对冲输入电压的波动，给后端敏感用电设备提供幅值稳定的交流供电，避免电压骤升骤降造成的设备主控板烧毁、采样数据失真、执行机构误动作等问题。这次拆解呈现的是稳压器的内部腔体承载结构，从剖面结构能看到，整个腔体采用圆筒形卷制壳体设计，这种构型相比方形壳体，在同等板材厚度下的抗形变能力更强，毕竟稳压器内部的线圈、调压碳刷组件、伺服驱动机构在运行过程中会产生持续的微幅振动，圆筒形的弧面结构能更好地分散振动应力，减少长期运行后的壳体焊缝疲劳开裂风险。

　　从结构布局来看，腔体内壁预留了多道轴向与环向的定位凸筋，这些凸筋不是随意设置的：轴向凸筋主要用来卡装内部的绝缘隔板，把高压输入侧、调压绕组侧、低压输出侧、控制电路板侧做物理分隔，避免不同电位的构件之间出现爬电距离不足的问题，毕竟稳压器工作时输入输出端的电位差最高能达到数百伏，绝缘分隔不到位很容易在潮湿工况下出现拉弧放电。环向凸筋则是用来承托内部的绕组托架与驱动机构安装板，安装时不需要额外做复杂的定位工装，只要把托架顺着轴向推到环向凸筋的限位位置，就能保证绕组的中心轴线和壳体中心重合，减少调压过程中碳刷与绕组接触面的偏磨问题。

　　腔体底部的结构做了错落的支撑柱与走线槽设计，支撑柱的高度是经过匹配计算的，刚好能把控制电路板托在距离腔体底壳8mm的位置，这个间隙一方面是给板载的功率元件留出散热空间，避免底壳的热量直接传导到电路板上造成元件温漂超标，另一方面也能在壳体底部出现凝露的时候，让电路板和积水层保持足够的安全距离，减少短路隐患。走线槽的走向完全顺着内部构件的接线路径设计，从输入接线端到绕组、从绕组到碳刷驱动机构、从驱动机构到输出接线端的线缆都能顺着槽位排布，不会出现线缆跨接在运动构件上方的情况，避免伺服机构带动碳刷架移动时剐蹭线缆造成绝缘层破损。

　　从安装边界来看，整个圆筒腔体的外径适配常规的台式稳压器外壳尺寸，上端的翻边结构预留了3个均匀分布的安装孔，用来和上盖的散热格栅组件连接，翻边处还做了一圈浅槽，用来嵌装密封橡胶条，既能阻挡日常使用时的灰尘落入腔体内部堆积在绕组表面影响散热，也能避免少量泼溅的液体顺着上下盖的缝隙渗入内部。腔体下端的底座预留了四个安装脚，孔位尺寸和市面常规的1kVA-3kVA容量稳压器的底壳安装位完全兼容，做同类型产品迭代的时候，不需要重新开底壳的模具，直接替换内部腔体结构就能完成产品升级，能大幅减少模具投入成本。

　　在设计思路上，这个腔体结构没有采用多余的装饰性结构，所有的凸起、凹槽、筋位都服务于装配效率与运行可靠性：比如内壁上那几个短小的限位卡扣，是用来固定温度传感器的走线的，之前的老款结构里传感器走线是用扎带固定在内部立柱上，装配的时候要额外穿扎带、剪扎带，工时消耗比较高，改成一体注塑的卡扣之后，只要把线缆按进卡扣里就能完成固定，单台产品的装配时间能减少近一分钟。还有腔体侧壁预留的碳刷架移动导向槽，槽宽的公差控制在0.1mm以内，既能保证碳刷架上下移动的时候没有卡滞，也不会因为间隙过大造成碳刷和绕组接触压力波动，影响输出电压的稳压精度。

　　实际应用中，这种腔体结构适配的稳压器主要用在实验室精密仪器供电、小型加工中心的控制回路供电、家用高端影音设备供电这些场景，这些场景对供电稳定性的要求很高，稳压器本身的结构可靠性直接决定了后端设备的运行安全。比如在小型加工车间里，车间内的焊机、空压机这类大功率设备启停的时候会造成电网电压的瞬间跌落，稳压器要在几十毫秒内完成调压动作，这就要求内部的碳刷架移动顺畅，不能因为腔体结构的定位偏差出现卡滞，导致调压响应超时，让后端的数控系统出现低压报警停机。这个结构里的导向槽与凸筋定位设计，就是为了保证长期运行后构件的位置度不发生偏移，哪怕经历上千次的调压动作，碳刷的接触位置依然能保持在设计公差范围内。

　　另外，腔体的材质选用的是阻燃级的工程塑料，相比传统的金属壳体，不需要额外做内壁的绝缘喷塑处理，减少了加工工序，同时塑料材质的阻尼特性更好，能吸收一部分绕组运行时产生的电磁振动噪音，让稳压器在民用场景使用的时候不会产生明显的运行异响。结构上还在腔体侧壁对应绕组发热的位置预留了通风缺口，和上下盖的通风格栅形成贯通的散热风道，空气从下盖的进风口进入，顺着腔体与绕组之间的间隙流过带走热量，再从上盖的出风口排出，不需要额外加装散热风扇就能满足3kVA容量下的散热需求，降低了产品的整体成本与运行噪音。
