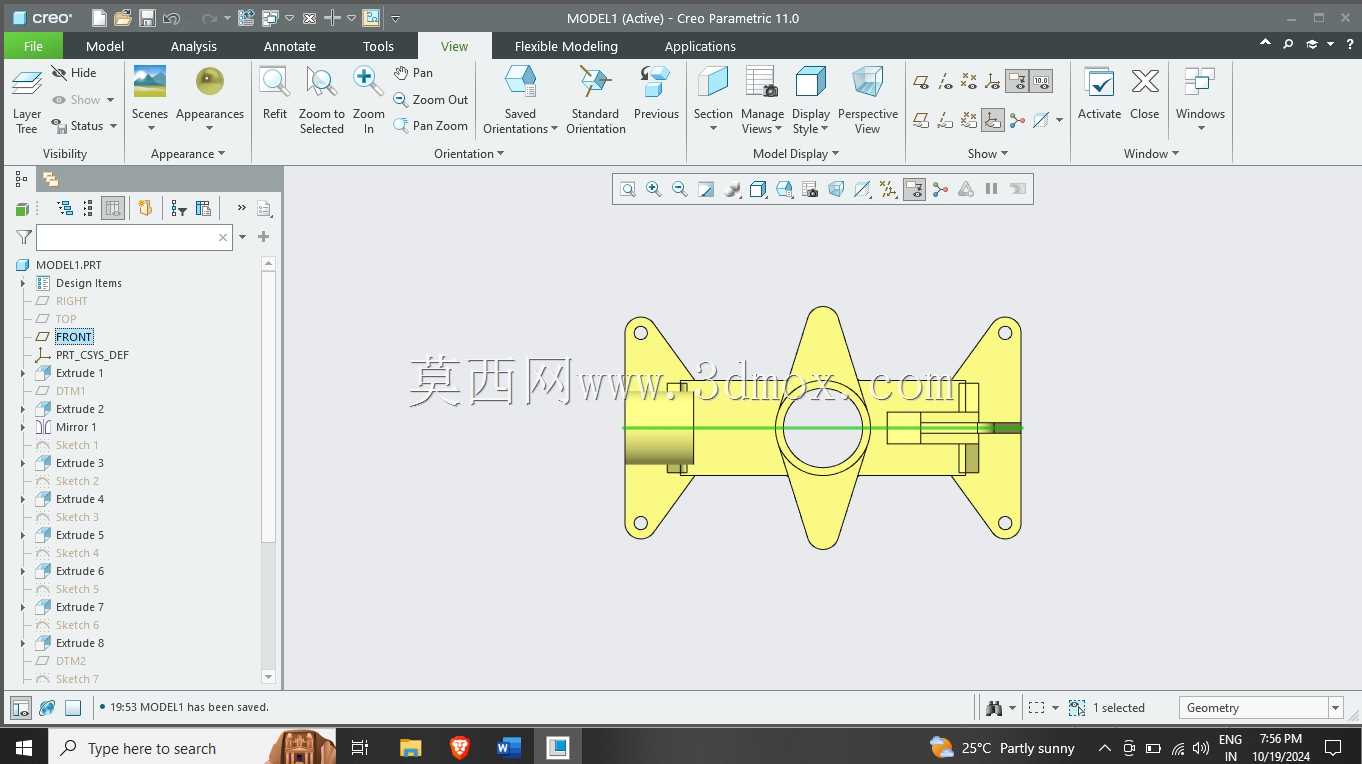

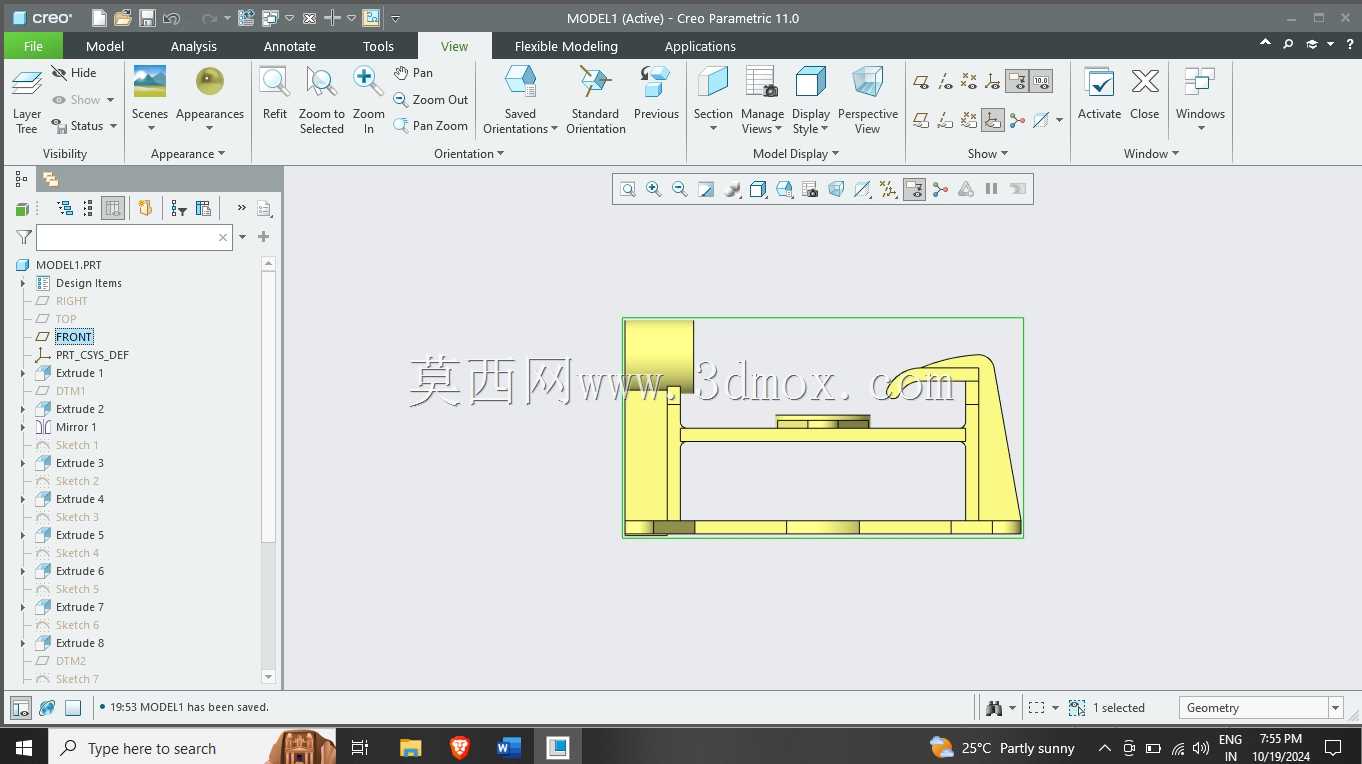

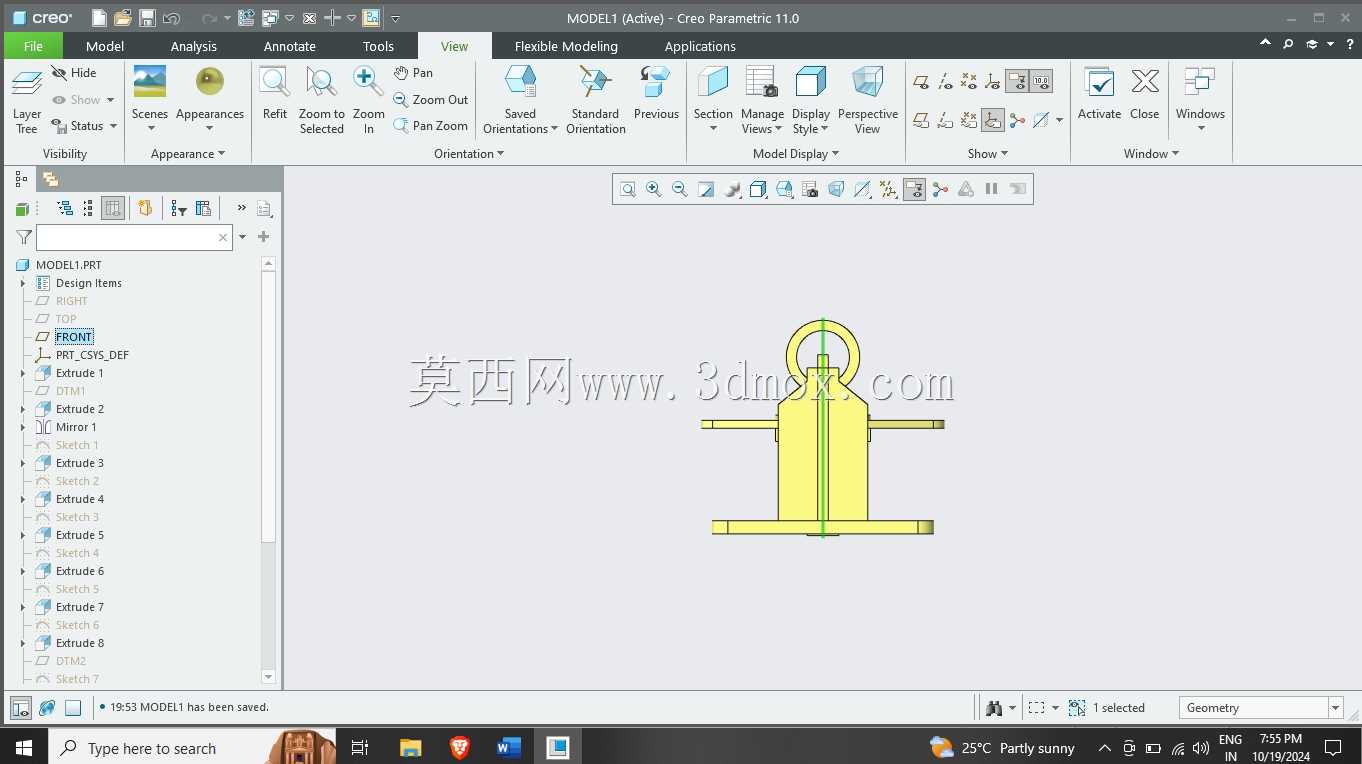

交流稳压器核心夹持结构三维建模

项目分类:变压器 发布时间:2024-11-12 ID:792552
  • 交流稳压器核心夹持结构三维建模
  • 交流稳压器核心夹持结构三维建模
  • 交流稳压器核心夹持结构三维建模

  在工业供配电与民用低压供电场景里,电压波动是影响精密用电设备寿命与运行稳定性的核心因素之一,交流稳压器的核心作用就是在输入电压出现±15%甚至更大范围波动时,输出稳定的额定交流电压,为后端的数控设备、检测仪器、医疗装置、精密生产线提供可靠的供电保障。这次完成的结构是稳压器内部的碳刷夹持与滑动导向组件,属于接触式自耦调压器型交流稳压器的核心执行部件,直接决定了调压过程的接触可靠性与调压响应速度。

  从实际工况出发,这个组件的设计首先要满足碳刷与环形自耦变压器绕组端面的恒定接触压力,避免调压滑动过程中出现接触打火、接触电阻过大导致的碳刷异常烧蚀问题。结构上采用双侧立式支撑臂搭配横向滑动导杆的布局,两个垂直布置的支撑臂底部通过安装底板固定在稳压器的内部安装机架上,支撑臂的内侧加工有导向槽,用于限制滑动架的横向窜动,保证碳刷工作面始终与绕组环形端面保持平行贴合。滑动架的前端设置有碳刷安装槽,槽内预留了碳刷磨损后的补偿弹簧安装空间,弹簧的预紧力经过测算控制在1.2N-1.8N区间,既不会因为压力过大导致碳刷磨损过快,也不会因为压力过小出现接触跳火。

  安装边界方面,整个组件的底部安装孔位按照常规5kVA-10kVA容量交流稳压器的内部安装尺寸设计,两个支撑臂的中心距为120mm,底部安装板的总长度为145mm,宽度为32mm,安装孔采用M4沉头孔,孔位间距为130mm,适配市面上多数同容量稳压器的机架安装位,不需要额外修改安装板即可完成替换。滑动架的总行程为85mm,对应环形自耦变压器的调压绕组有效接触长度,能够覆盖0-250V输入电压下的调压行程需求,滑动架的运动由伺服电机通过同步带驱动,滑动架上预留了同步带夹的安装位,安装位的中心高度与同步带的传动中心高保持一致,避免传动过程中出现侧向力矩导致滑动卡滞。

  设计过程中特意对支撑臂的截面做了加强处理,支撑臂采用2.5mm厚的冷轧钢板折弯成型,折弯处设置了R2的圆角避免应力集中,在支撑臂与底板的连接位置增加了三角加强筋,能够承受滑动架快速移动时的侧向冲击力,避免长期运行后支撑臂出现形变导致碳刷贴合角度偏移。碳刷安装槽的尺寸按照常用的铜石墨碳刷尺寸设计,槽宽8.2mm,深度12mm,碳刷的引出线接线端子设置在滑动架的顶部,接线端子距离安装底板的高度为68mm,预留了足够的接线空间,方便现场维护时更换碳刷不需要拆解整个滑动组件。

  从实际应用的角度看,这个结构的可靠性直接影响稳压器的整机无故障运行时间,设计时特意规避了几个常见的失效点:一是导向接触面采用了自润滑的工程塑料衬套,不需要定期加注润滑脂,避免润滑脂粘附碳粉导致的滑动卡滞;二是碳刷的压力弹簧采用不锈钢材质,避免长期在稳压器内部的温升环境下出现弹簧弹力衰减;三是整个金属结构件都做了镀锌钝化处理,能够适应南方高湿环境下的使用需求,避免结构件锈蚀导致的运动不畅。

  在建模过程中,所有配合面都预留了合理的公差间隙,滑动导杆与衬套的配合间隙控制在0.05mm-0.1mm,既保证滑动顺畅,又不会出现过大的间隙导致碳刷晃动。安装底板的平面度公差控制在0.1mm以内,保证安装后两个支撑臂的垂直度满足设计要求,避免滑动架运行过程中出现别劲的问题。整个组件的所有棱角都做了倒钝处理,避免装配过程中划伤操作人员,也避免尖锐棱角导致的电场集中出现局部放电问题。
