适配弯曲梯段的弦向连接结构设计

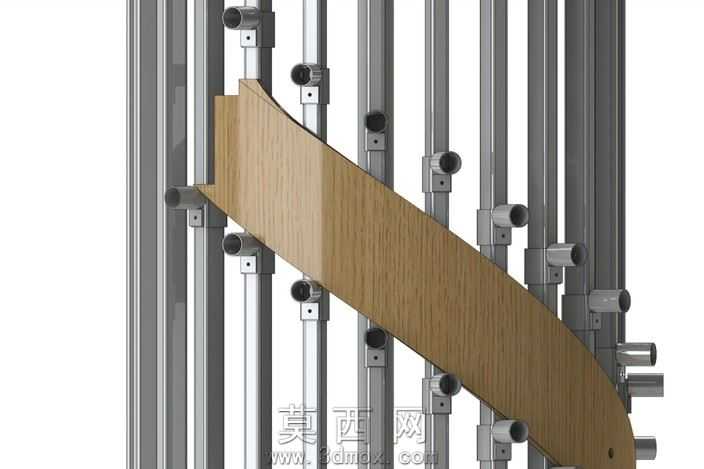

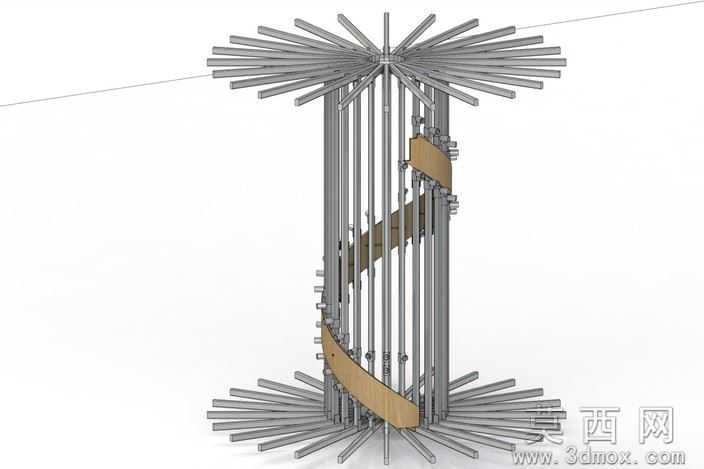

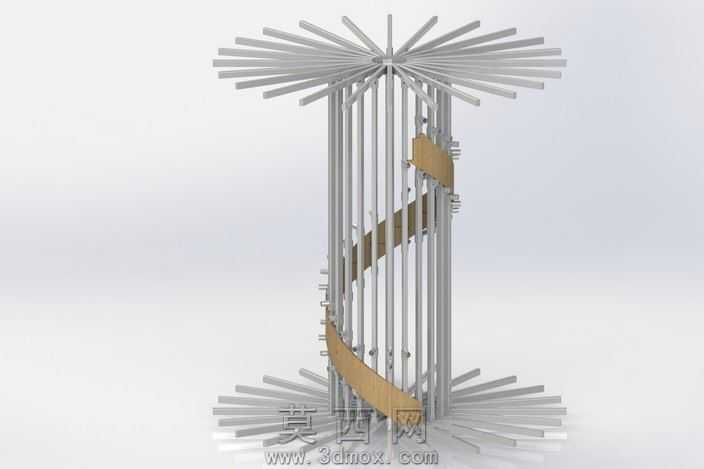

本模型采用SolidWorks完成全参数化三维建模，整体围绕弯曲梯段的弦向适配需求展开结构设计，建模过程中首先对梯段的弯曲曲率进行精准参数化定义，通过样条曲线拟合梯段的弯曲走向，确定弦板的基础轮廓边界，确保弦板能够完全贴合梯段的弯曲弧度，实现与梯身杆件的精准对接。建模阶段对金属梯身杆件采用线性阵列配合随形阵列的方式完成排布，每根杆件的连接点位都对应弦板上的预安装孔位，孔位位置根据杆件的排布间距和弦板的弯曲弧度进行逐点校准，避免安装过程中出现孔位错位、装配干涉的问题。材质设置上，金属梯架部分采用哑光银灰色金属材质，添加细微的拉丝纹理模拟工业铝合金型材的真实质感，连接紧固件采用深灰色金属材质并做轻微的倒角处理，还原五金连接件的加工细节；弦板部分采用浅橡木纹理材质，调整纹理的走向跟随弦板的弯曲弧度自然延伸，添加细微的木纹凹凸贴图提升材质真实感，渲染阶段采用柔和的侧方打光，突出金属杆件的冷硬质感与木质弦板的温润质感对比，同时清晰展现各部件的连接结构细节。结构设计上，弦板与金属杆件之间采用套筒式连接结构，每个连接点位都设置了带定位凸台的连接套筒，套筒与金属杆件采用间隙配合设计，方便现场安装时的位置微调，套筒与弦板之间采用嵌入式固定，确保连接强度满足梯具的承重使用要求。设计思路围绕非直梯段的适配痛点展开，传统直梯的弦板为平直结构无法适配弯曲走向的梯段，本设计通过随形弯曲的弦板结构，配合点位可调的连接套筒，能够适配不同曲率的弯曲梯段安装需求，在保证结构连接强度的同时，兼顾安装的便捷性与外观的整体性，建模过程中对所有装配部位都做了干涉检查，确保各部件之间无装配冲突，所有连接孔位的尺寸都符合通用五金配件的标准规格，方便实际生产过程中的配件选型与加工制造。
