做传动结构设计的工程师基本都接触过这类梅花形弹性缓冲元件,它是爪式联轴器里的核心缓冲部件,日常选型时经常需要核对安装边界和瓣数匹配度,这次的19mm规格弹性体,适配的是公称直径19mm的联轴器爪盘,在小功率传动场景里应用非常普遍。这类弹性元件的应用场景覆盖很广,从小型输送线的动力端连接,到自动化设备里伺服电机与丝杠的传动衔接,再到小型风机、水泵的动力输出端缓冲,都能看到它的身影,核心作用是补偿两轴之间的径向、角向和轴向偏差,同时吸收传动过程中的冲击震动,避免刚性连接带来的轴系磨损、噪音过大甚至断轴问题。
从功能特性来看,这类多瓣式弹性体的每个凸瓣都嵌在两个联轴器爪盘的凸爪之间,传动时扭矩通过爪盘挤压弹性瓣来传递,弹性体本身的形变可以抵消启动瞬间的冲击载荷,也能在设备运行中过滤掉电机转动带来的高频震动,避免震动传递到下游执行端影响加工或者输送精度。和刚性联轴器的连接方式比,带这类弹性元件的联轴器对安装同轴度的要求更低,现场装配时不需要反复打表调整到极高的同轴精度,能降低现场安装的调试难度,也能适应设备长期运行中轴承磨损带来的轴系微小偏移。

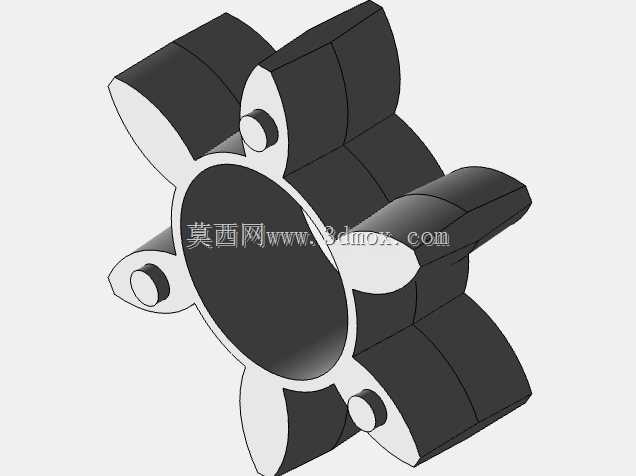

设计这类弹性元件的时候,首先要确定的是适配的联轴器爪盘的瓣数,这次的结构是六瓣设计,对应六爪的联轴器爪盘,每个凸瓣的弧度都和爪盘的凹槽弧度完全匹配,避免安装后出现间隙过大导致的传动回程误差,也防止过盈量太大导致装配困难、弹性体提前被压溃。中心的通孔直径严格匹配19mm的轴系安装边界,通孔的公差要控制在合理范围,既不能太松导致弹性体在运行中出现径向窜动,也不能太紧导致装配时无法顺利卡入爪盘之间。凸瓣上的小圆柱凸台是定位结构,对应爪盘凹槽里的定位凹坑,安装时凸台卡入凹坑,能避免弹性体在长期正反转切换的工况下出现周向窜动,防止弹性瓣被异常剪切损坏。
外形尺寸上,除了中心19mm的内孔,弹性体的外圆直径、每个瓣的厚度、瓣的突出高度都要和对应规格的联轴器完全适配,安装时要注意弹性体不能被过度压缩,否则会失去缓冲效果,还会增大轴系的转动阻力,导致电机负载升高。选材上这类元件一般用聚氨酯或者丁腈橡胶,不同硬度的材质适配不同的扭矩场景,硬度高的适合传递较大扭矩,硬度低的缓冲减震效果更好,选型时要根据实际传递的扭矩大小、运行转速、工作环境温度来匹配对应材质的弹性体。
在实际设备维护中,这类弹性体属于易损件,长期运行后弹性瓣会出现磨损、开裂、永久形变的问题,需要定期检查更换,更换时不需要完全拆下联轴器的两端轴,只需要将两轴的轴向距离拉开到足够放入弹性体的间隙,就可以直接替换,维护非常方便。建模的时候要注意每个凸瓣的圆角过渡,不能出现尖锐棱角,否则实际生产出来的弹性体在棱角位置容易出现应力集中,反复受挤压的时候会从棱角位置开始开裂,缩短使用寿命。另外每个定位凸台的高度要控制合理,太高会导致装配时无法顺利卡入定位凹坑,太低则起不到周向定位的作用,容易在运行中移位。
很多新手工程师选型时容易忽略弹性体的压缩量,选的弹性体厚度过大,装配后爪盘直接把弹性体压死,导致联轴器失去补偿偏移的能力,运行时震动反而更大,还会加速弹性体的损坏;如果选的厚度太薄,爪盘和弹性瓣之间存在间隙,正反转切换的时候会出现明显的冲击异响,也会影响传动精度。所以建模时的厚度尺寸要严格对应联轴器的轴向安装间隙,保证装配后弹性瓣有合理的预压缩量,既能无间隙传递扭矩,又能保留足够的形变空间来补偿轴系偏移、吸收冲击。
