交流稳压器卧式储油腔体结构设计

　　油浸式交流稳压器的储油腔体，也就是常说的油箱，是整套设备实现绝缘散热、结构支撑的核心承载部件，区别于普通常压储液容器，这类腔体的设计需要同时兼顾电气绝缘距离、密封可靠性、散热效率以及现场安装的适配性，不能单纯按照通用压力容器的思路做结构推演。从实际应用场景来看，这类卧式圆柱结构的油箱，多用于中小容量的柱式交流稳压器，常见于工业车间配电端、中小型数据机房进线端、精密加工生产线的电压稳压环节，设备运行过程中，铁芯、绕组产生的热量会通过绝缘油的对流循环传递到油箱壁，再通过壁面与空气的自然对流完成散热，不需要额外加装强制风冷组件就能满足长期满负荷运行的温升要求，相比方形焊接油箱，圆柱结构的受力均匀性更好，在绝缘油热胀冷缩产生的内压波动下，焊缝处的应力集中系数更低，长期运行出现渗漏油的概率更小。

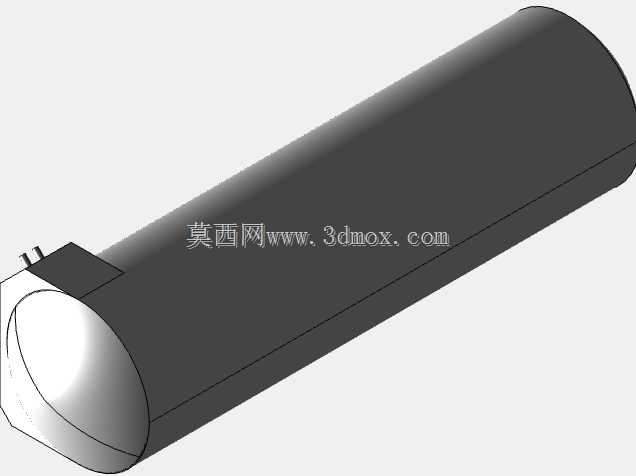

　　在功能特性设计上，这个腔体采用卧式横置布局，筒体采用等径卷制结构，两端采用冲压成型的碟形端盖封焊，相比平端盖结构，碟形端盖的抗变形能力更强，不需要在端盖内侧额外加焊加强筋就能承受0.05MPa以内的运行内压，同时端盖的弧形结构能引导绝缘油在腔体内形成更顺畅的对流回路，避免腔体两端出现油流死区，减少局部积热导致的绝缘油加速老化问题。筒体侧上方预留的凸起接口结构，是用于安装油位计、注油阀以及气体继电器的安装位，接口位置做了加厚翻边处理，避免外接部件安装时的紧固力导致筒体局部变形，同时接口的高度经过匹配设计，保证设备在允许倾斜角度内安装时，油位计的监测区间仍然能覆盖正常运行的油位范围，不会出现假油位导致的误报警。

　　从安装边界的尺寸匹配来看，这类卧式油箱的筒体直径需要和内部铁芯绕组的整体外径匹配，绕组与筒体内壁之间需要预留不小于15mm的油流间隙，保证绝缘油能在绕组外周形成完整的环流通道，同时间隙尺寸不能过大，否则会导致整套设备的整体占地面积增加，提升现场安装的空间要求。油箱底部预留的安装支脚采用折弯钢板焊接结构，支脚的安装孔距需要和现场常用的槽钢安装基座尺寸匹配，孔位做了长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场施工的对位难度，支脚与筒体的焊接位置做了应力释放处理，避免设备吊装、运输过程中的振动导致焊缝开裂。筒体的长度方向尺寸需要匹配绕组的轴向长度，同时在绕组两端预留出绝缘支撑件的安装空间，以及高压、低压引出线的走线绝缘距离，避免引出线与筒体内壁距离过近导致的绝缘击穿风险。

　　设计过程中需要重点考量密封结构的可靠性，所有焊缝采用连续满焊工艺，焊后需要做煤油渗透试验排查渗漏点，端盖与筒体的环缝焊接位置做了止口定位，保证装配时的同轴度，避免焊接后出现筒体变形导致内部绕组安装卡滞。油箱外表面的处理需要兼顾散热与防腐蚀要求，表面采用哑光散热漆喷涂，相比光亮漆面，哑光漆的黑度系数更高，自然对流散热的效率能提升8%左右，同时漆面的耐油污、耐潮湿性能需要满足工业车间的运行环境要求，避免长期运行后漆面脱落导致壁面锈蚀。另外，油箱的最低位置预留了放油阀接口，方便后期设备维护时排放老化的绝缘油，接口位置做了内凹处理，避免运输过程中碰撞导致放油阀损坏漏油。

　　在实际选型匹配时，这类卧式圆柱油箱的容积需要按照绝缘油的热膨胀系数计算预留足够的缓冲空间，通常油面距离油箱顶部的预留空间占总容积的8%-10%，避免设备满负荷运行、油温达到最高允许值时，绝缘油膨胀从密封位置溢出。同时油箱的结构强度需要满足吊装要求，在筒体上方预留的吊耳位置需要做局部加厚，保证整套设备带油吊装时的结构强度，不会出现吊耳变形、脱落的安全隐患。相比立式结构的油箱，卧式布局的设备整体重心更低，运行时的抗振动性能更好，适合安装在有轻微振动的车间现场，不需要额外做复杂的减震基础就能稳定运行。
